Сенсоры

Сенсор полезен не сам по себе, а только вместе с задачей, местом установки и алгоритмом. Датчик расстояния, который хорошо видит широкую стену, может пропустить тонкую ножку; датчик линии, поднятый слишком высоко, потеряет контраст; инерциальный модуль, закреплённый криво, будет измерять движение в неудобных осях.

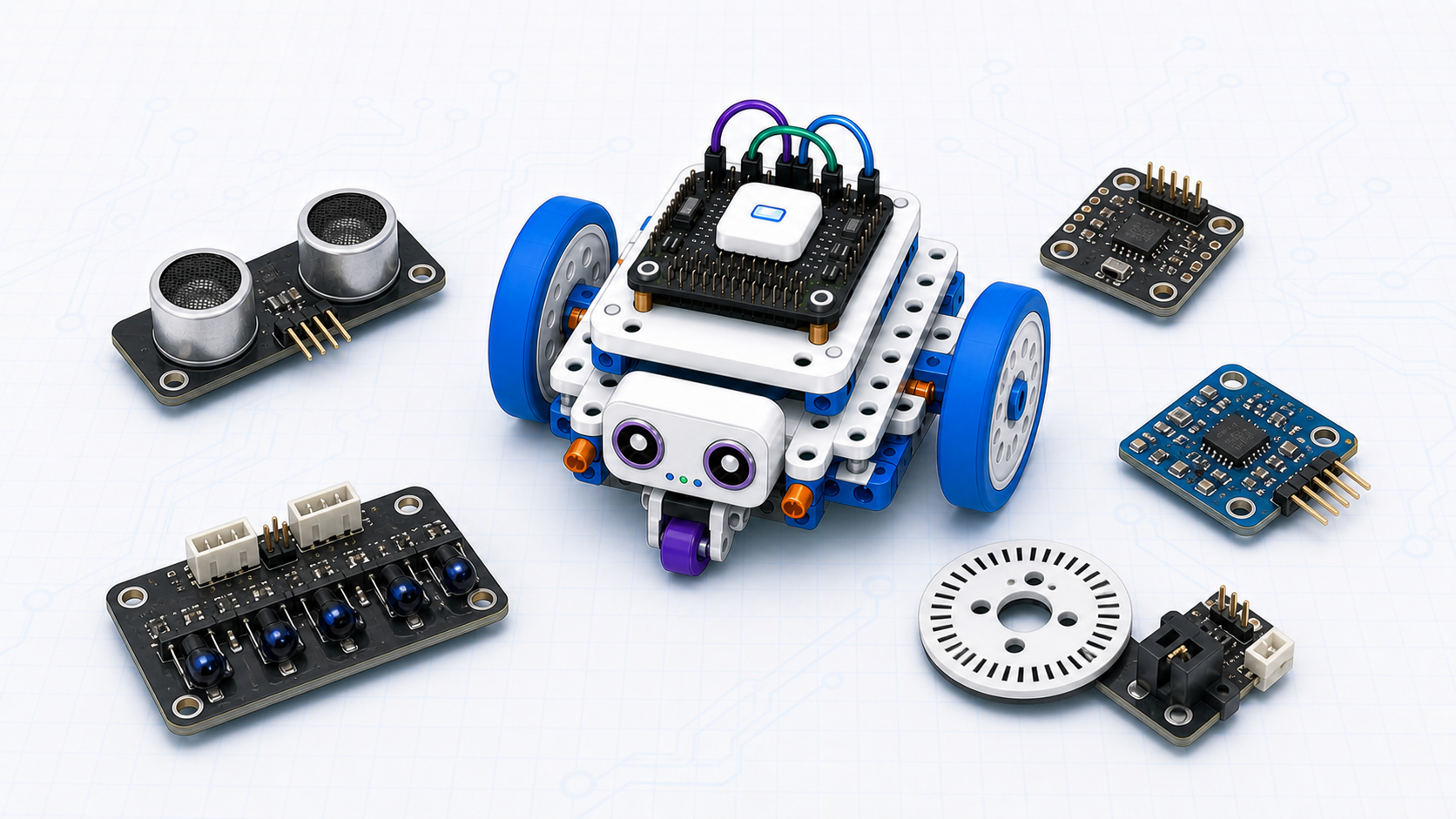

На иллюстрации показан учебный робот и несколько типичных модулей: дальномер, линейка датчиков линии, инерциальный модуль и энкодер. Конкретную модель выбирают по задаче, интерфейсу, питанию и месту установки.

Коротко

Сначала формулируют, что робот должен обнаружить и когда. Затем выбирают принцип измерения, рабочий диапазон, поле зрения, скорость обновления, интерфейс и место крепления. Последний шаг — испытание на реальном роботе в реальной среде.

Зачем это нужно

Мобильному роботу недостаточно «видеть препятствия». Для движения по линии ему нужно отличать поверхность от линии в нескольких точках. Для остановки у стены — вовремя получить расстояние в направлении движения. Для оценки поворота — измерять движение корпуса или вращение колёс. Эти задачи требуют разных физических принципов и разных мест установки.

Не существует датчика, который одновременно лучше всех работает на любой дальности, видит любой материал, не зависит от освещения, обновляется без задержки и ничего не потребляет. Даже числовая «точность» из рекламного описания относится к определённым условиям, цели, режиму и обработке. Инженерный выбор строится на ограничениях, а не на одном максимальном числе.

Главная идея

Полезно описать сенсорный канал так:

объект или движение
  -> физическое воздействие на сенсор
  -> электрическое измерение
  -> фильтрация и проверка достоверности
  -> решение программы
  -> действие робота с учётом задержки

Ошибка может появиться в любом месте: объект не попал в поле зрения, сигнал исказила среда, крепление вибрирует, интерфейс задержал данные, программа использовала старое измерение. Поэтому выбор сенсора одновременно связан с физикой, механикой, электричеством и временем.

Начинаем с проверяемого требования

Фраза «робот должен видеть препятствия» слишком расплывчата. Требование становится полезным, когда содержит объект, положение, диапазон, время и действие. Например: «при движении вперёд робот должен обнаружить матовую стену шире корпуса в центральной зоне на расстоянии, достаточном для остановки при выбранной скорости».

Вопрос	Что он меняет в выборе
что обнаруживаем	поверхность, край стола, стену, тонкую опору, линию, наклон или вращение
где находится цель	перед роботом, по бокам, под шасси, на валу или внутри корпуса
какой нужен диапазон	минимальная и максимальная рабочая дистанция, угол или скорость
насколько быстро меняется сцена	требуемая частота измерений и допустимая задержка
в какой среде работает робот	освещение, пыль, вода, отражающие и мягкие материалы, шум, вибрация
как сенсор крепится	высота, угол, поле зрения, жёсткость, доступ к разъёму
что делает программа при сомнении	замедляется, повторяет измерение, использует другой канал или останавливается

После этого можно составить тест: какие препятствия поставить, где их разместить, с какой скоростью двигать робот и какой результат считать успешным.

Конкретные датчики для первого робота

Что измеряем	Пример датчика	Что даёт роботу	На что обратить внимание
расстояние до препятствия	HC-SR04	простая оценка расстояния перед роботом	плохо видит мягкие и наклонные поверхности
точное короткое расстояние	VL53L0X	компактный ToF-дальномер по I2C	ограниченное поле зрения и влияние засветки
линия на поле	TCRT5000 line sensor array	несколько отражательных каналов снизу	нужна постоянная высота и калибровка под трассу
поворот корпуса	MPU6050	ускорение и угловая скорость	дрейф, вибрации, ориентация осей
путь колеса	энкодер на моторе JGA25-370 или JGB37-520	импульсы вращения для оценки пути и скорости	проскальзывание колеса всё равно даёт ошибку

Для простого робота не нужно ставить всё сразу. Минимальный набор выбирают по задаче: робот линии начинает с нижнего массива TCRT5000, робот объезда препятствий — с HC-SR04 или ToF, робот с точным проездом расстояния — с моторами с энкодерами.

Основные группы для мобильного робота

Задача	Возможный принцип	Сильная сторона	Ограничение, которое проверяют
расстояние до объекта	ультразвук	измеряет путь звукового импульса	диаграмма направленности, геометрия и материал цели, взаимные помехи
расстояние до объекта	оптический ToF	компактное абсолютное измерение времени пролёта света	поле зрения, режим дальности, внешняя засветка, свойства цели и защитного окна
линия или край	ИК-отражение	несколько близких точек над поверхностью	высота, контраст, внешнее ИК-излучение, калибровка каждого канала
освещённость	фотодиод или цифровой датчик света	оценивает свет в зоне установки	спектральная чувствительность, ориентация и локальные тени
поворот и ускорение корпуса	IMU	измеряет угловую скорость и ускорение	смещение нуля, шум, вибрация, оси и накопление ошибки при интегрировании
путь колеса	энкодер	связан с вращением вала	проскальзывание колеса, разрешение, пропуски импульсов и люфт

Название принципа не гарантирует результат. Например, у ультразвуковых датчиков ширина зоны обнаружения зависит от модели, дистанции и размера цели; производитель может публиковать не один «угол», а диаграммы для разных объектов. У ToF-модуля поле зрения и область интереса могут настраиваться, но это не устраняет геометрические ограничения.

Диапазон и поле зрения

У любого датчика есть область, в которой производитель характеризует работу. Минимальная дистанция может быть ограничена временем восстановления передатчика, оптикой или обработкой. Максимальная — энергией сигнала, отражением цели, освещением и настройками. За пределами указанной области число на выходе не становится автоматически полезным измерением.

Поле зрения отвечает не только на вопрос «как широко датчик смотрит». Оно определяет, какие объекты одновременно влияют на результат. Широкая зона помогает заметить крупную цель сбоку, но может захватить стенку шасси или пол. Узкая зона лучше отделяет направления, однако между соседними датчиками появляются слепые промежутки.

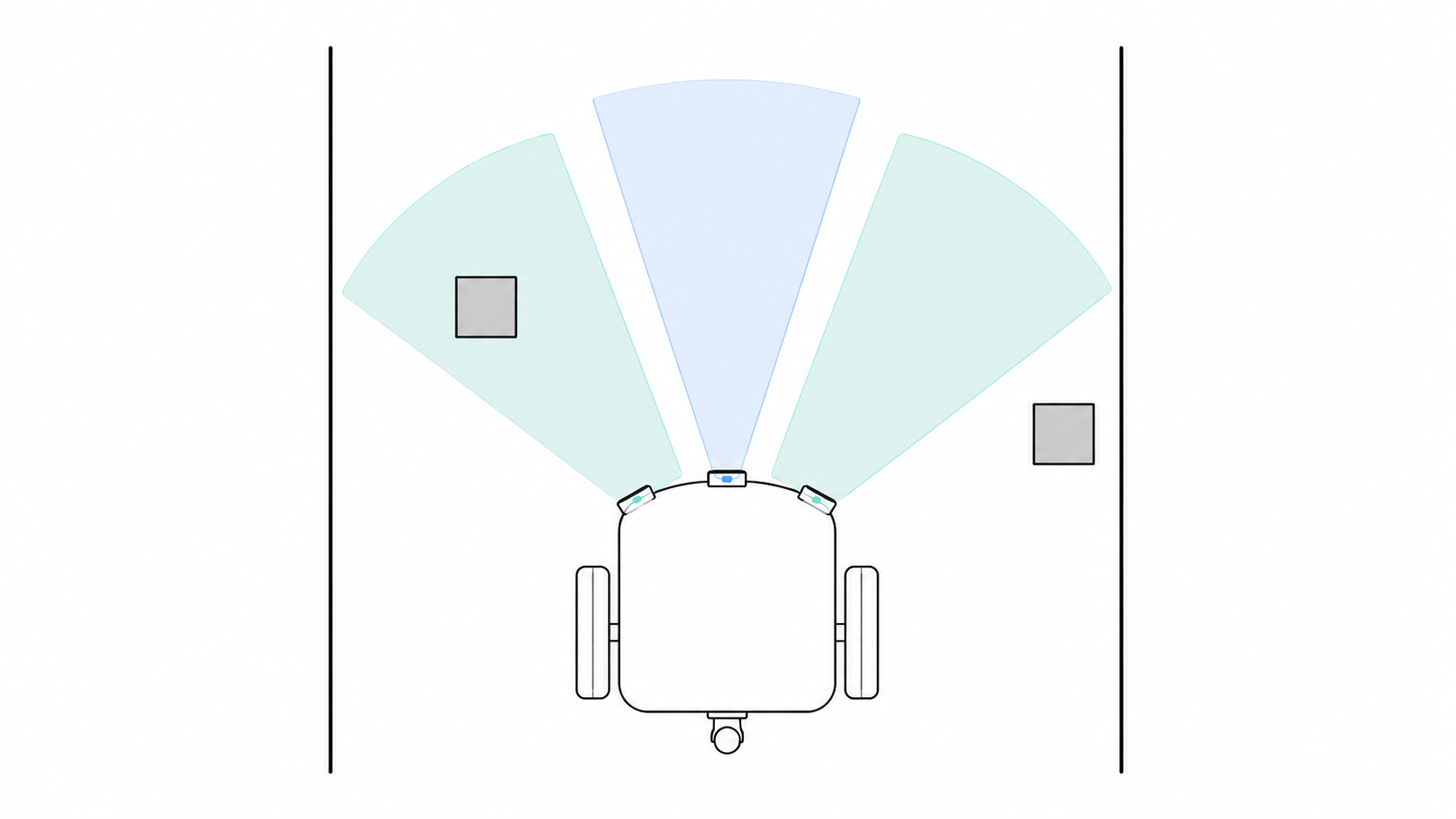

На схеме чёрные вертикальные линии обозначают границы коридора. Цветные сектора — условное покрытие трёх датчиков, а не точная дальность конкретных моделей. Левый объект попадает в область наблюдения, правый находится внутри коридора, но вне всех секторов. Такая ситуация проверяет не «точность» сенсора, а правильность количества, углов и мест установки.

Для разметки поля зрения полезен макет в масштабе. Сенсор ставят на планируемую высоту, перемещают цели разных размеров по сетке и записывают устойчивое обнаружение. Испытание повторяют при разных углах поверхности и условиях освещения.

Частота, задержка и путь остановки

Робот принимает решение по данным из прошлого. Измерение занимает время, затем данные проходят интерфейс, фильтр и цикл программы, после чего двигатель и механика реагируют. Полная задержка равна сумме этих участков.

Если скорость робота v, а суммарная задержка t, то только за время реакции он проходит:

s_реакции = v · t

К этому добавляется тормозной путь. Значит, датчик должен давать устойчивое обнаружение раньше, чем сумма пути реакции, торможения и безопасного запаса. Частота обновления сама по себе не определяет задержку: фильтр из нескольких отсчётов может улучшить стабильность и одновременно состарить данные.

Параметр	Что записать в проекте
период измерения	как часто появляется новый отсчёт
время одного измерения	сколько сенсор накапливает сигнал
время обмена	когда контроллер фактически получает данные
окно фильтра	сколько прошлых отсчётов влияет на результат
возраст данных	момент измерения относительно момента команды мотору
безопасное поведение	действие при тайм-ауте, ошибке или недостоверном значении

Частота обновления не равна полосе полезного сигнала

Производитель может разрешать высокую частоту выдачи данных, но шум, внутренний фильтр и физический принцип ограничивают, какие изменения реально различимы. Выбирайте режим по документации и проверяйте ступенчатое изменение на стенде.

Крепление решает не меньше электроники

Датчик расстояния ставят так, чтобы его собственный корпус, колесо или край шасси не попадали в поле зрения. Окно держат чистым и не закрывают неподходящим материалом. Датчики линии размещают на постоянной высоте и параллельно поверхности; при наклоне один канал окажется ближе другого.

IMU жёстко связывают с корпусом и фиксируют ориентацию осей в документации проекта. Мягкое крепление может уменьшить часть высокочастотной вибрации, но создаёт собственное движение модуля; решение подтверждают измерениями. Энкодерное кольцо должно быть соосно валу, а кабель не должен тянуть подвижную часть.

Угол и высота — это параметры конструкции. После перестановки сенсора калибровку и карту покрытия выполняют заново.

Интерфейс, питание и совместимость

До покупки выясняют:

• напряжение питания модуля и уровни его входов/выходов;
• потребление в рабочем и пиковом режиме;
• тип сигнала: аналоговый, импульсный, I²C, SPI, UART или иной;
• адреса и возможность изменить адрес при нескольких одинаковых устройствах;
• необходимое число контактов, таймеров, прерываний и каналов АЦП;
• требования к подтяжкам, длине проводов и развязке питания;
• доступность библиотеки и описание ошибок или тайм-аутов.

Модуль на плате-переходнике может иметь регулятор и преобразование уровней, которых нет у голого сенсора. Поэтому характеристики микросхемы и готового модуля проверяют отдельно. Общий GND нужен большинству неразвязанных интерфейсов, но точную схему берут из руководства устройства.

Калибровка и достоверность

Калибровка не превращает плохой принцип в хороший. Она связывает показания конкретного экземпляра с условиями применения. Для линейки отражательных сенсоров каждый канал проводят над светлой и тёмной частью трассы на рабочей высоте. Для датчика расстояния проверяют несколько материалов, размеров и углов. IMU оставляют неподвижной для оценки смещения и затем поворачивают в известных направлениях.

В программе полезно различать:

• допустимое измерение;
• значение вне рабочего диапазона;
• отсутствие новой выборки;
• ошибку обмена;
• резкий выброс, требующий повторной проверки.

Не заменяйте эти состояния одним числом «ноль». Ноль может быть реальным значением, кодом ошибки или результатом неподходящего преобразования — это определяет интерфейс конкретного сенсора.

Матрица выбора

Перед окончательным решением сравните кандидатов в одной таблице. Не сводите оценку к сумме баллов без объяснения: критическое ограничение не компенсируется низкой ценой.

Критерий	Кандидат A	Кандидат B	Проверка на роботе
объекты и материалы			набор реальных целей
рабочий диапазон			сетка расстояний или углов
поле зрения			карта покрытия в масштабе
частота и задержка			метки времени от измерения до реакции
условия среды			свет, поверхность, вибрация, температура
монтаж			высота, угол, крепёж, очистка окна
интерфейс и ресурсы			адреса, пины, таймеры, питание
безопасный отказ			отключение сенсора и тайм-аут

Что запомнить о сенсорах

• Задача и проверяемое требование идут раньше названия датчика.
• Диапазон и поле зрения описывают область работы, а не гарантируют обнаружение любого объекта.
• Частота обновления, фильтрация и задержка вместе определяют, насколько свежо решение робота.
• Среда и материал цели могут менять показания.
• Высота, угол, жёсткость и ориентация крепления входят в измерительную систему.
• Универсальной точности нет: характеристики относятся к модели, режиму и условиям.
• Отказ или тайм-аут должен вести к заранее выбранному безопасному действию.

Практика

Задание 1. Требование вместо названия

Выберите одну функцию робота — остановку перед препятствием, движение по линии или оценку поворота. Запишите требование с объектом, зоной, диапазоном, временем реакции, условиями среды и безопасным действием при отсутствии данных.

Задание 2. Карта покрытия

Нарисуйте вид робота сверху в масштабе. Нанесите поля зрения выбранных датчиков по документации и отметьте три типа целей: широкую стену, узкую опору и объект у переднего угла. Выделите зоны, которые требуют стендовой проверки.

Задание 3. Бюджет задержки

Составьте таблицу времени измерения, периода опроса, обмена, фильтра и цикла управления. Для выбранной скорости оцените путь реакции без тормозного пути и запишите, какие параметры нужно измерить на готовом шасси.

Задание 4. План сравнительного теста

Для двух доступных сенсоров составьте одинаковый набор испытаний: цели, расстояния, углы, освещение, высота монтажа, число повторов и критерий успешного обнаружения. Не назначайте победителя до получения данных.

Проверьте себя

1. Почему выбор сенсора начинают с формулировки задачи?
2. Чем рабочий диапазон отличается от гарантии обнаружения любого объекта?
3. Как поле зрения связано со слепыми зонами?
4. Почему высокая частота выдачи данных не всегда означает малую полную задержку?
5. Какие свойства среды могут влиять на оптический или ультразвуковой сенсор?
6. Зачем фиксировать высоту и угол датчика линии?
7. Почему характеристики микросхемы и готового модуля могут различаться?
8. Что должна делать программа при тайм-ауте сенсора?

Ориентиры для самопроверки

Сначала ответьте без подсказки. Ответ можно считать полным, если вы:

• формулируете основную мысль своими словами;
• называете важные условия, ограничения или меры безопасности;
• для схемы, кода или расчёта показываете ход решения и ожидаемый результат.

Если один из пунктов объяснить не получается, найдите соответствующую главу статьи, перечитайте её и повторите ответ.

Словарь статьи

• Сенсор — устройство, преобразующее физическую величину или событие в сигнал.
• Рабочий диапазон — область значений, для которой устройство охарактеризовано при заданных условиях.
• Поле зрения — пространственная область, из которой цели могут влиять на измерение.
• Слепая зона — область, где выбранная конфигурация не даёт надёжного наблюдения.
• Частота обновления — скорость появления новых результатов измерения.
• Задержка — время от физического события до использования данных в команде.
• Калибровка — привязка показаний конкретной системы к известным условиям или значениям.
• ToF — измерение расстояния по времени распространения света.
• IMU — инерциальный измерительный модуль с акселерометрами и обычно гироскопами.
• Энкодер — сенсор, формирующий данные о вращении или положении вала.
• Тайм-аут — ситуация, когда новое корректное сообщение не пришло за допустимое время.

Связанные темы

• Контроллер — какие интерфейсы и вычислительные ресурсы нужны сенсорам.
• Корпус и привод — как предусмотреть крепления, поле зрения и доступ к модулям.
• Колёса — почему проскальзывание влияет на данные энкодеров.
• Элемент питания — как учесть потребление и качество питания сенсорной части.
• Монтаж и отладка — как проверять каждый измерительный канал отдельно.
