Монтаж и отладка

Готовый алгоритм нельзя надёжно отлаживать на роботе, у которого ещё не проверены крепления, полярность и силовые соединения. Финальную сборку запускают по уровням: сначала механика и обесточенная проводка, затем ограниченное питание и шины, отдельные модули, привод с поднятыми колёсами и только после этого движение всей машины.

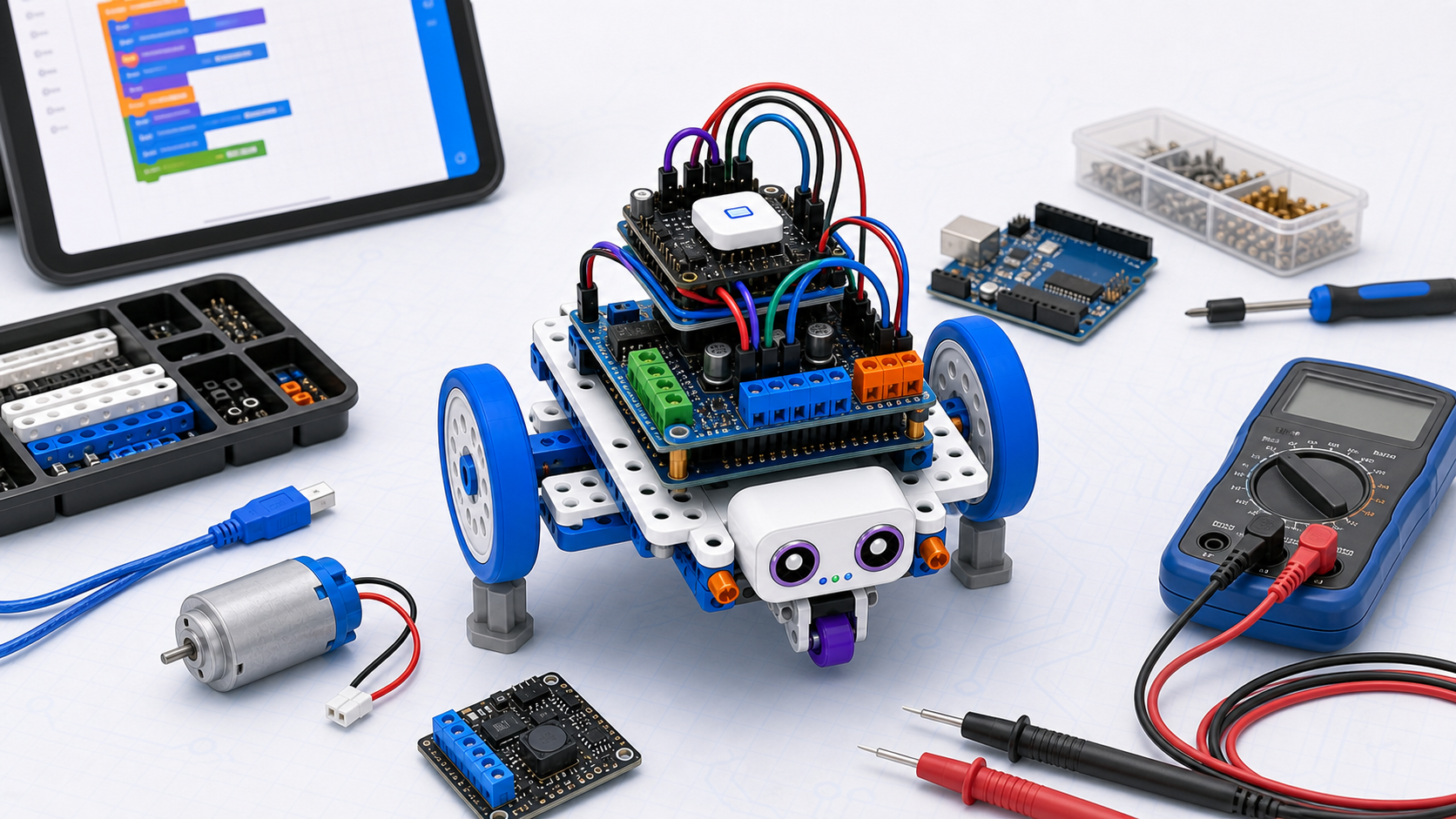

На иллюстрации робот показан на этапе отладки: колёса подняты, рядом лежат мультиметр, USB-кабель, моторы и платы. Такой режим удобен для первого запуска, потому что ошибка в программе не отправит робота со стола.

Коротко

Безопасная отладка меняет по одной причине за раз. Обесточьте робота, проверьте механику и цепи, подайте питание с ограничением тока, измерьте шины, подключайте узлы по одному, а первый моторный тест проводите на закреплённом шасси с колёсами в воздухе.

Зачем это нужно

В мобильном роботе встречаются механические, электрические и программные неисправности. Одинаковый внешний симптом может иметь разные причины. Робот не включается из-за разомкнутого выключателя, перепутанной полярности, сработавшего предохранителя, плохого обжима или ошибки в разводке. Он уходит в сторону из-за разных моторов, перекошенного колеса, слабого контакта, неверной команды или некалиброванного сенсора.

Если сразу подключить всё и запустить полный алгоритм, причины накладываются. Ограниченный источник может перейти в режим ограничения, контроллер перезапустится от просадки, мотор дёрнется, а программа сообщит ошибку обмена. Поэтапный ввод превращает одну сложную систему в несколько коротких проверок с ожидаемым результатом.

Главная идея

Каждый новый этап добавляет только один класс риска:

обесточенная механика и проводка
  -> ограниченное питание
  -> проверенные шины
  -> отдельные модули
  -> привод с поднятыми колёсами
  -> полный робот на свободной площадке

Переходить дальше можно, когда текущий уровень имеет записанный ожидаемый результат и прошёл его. Если результат отличается, питание снимают и возвращаются к последнему исправному состоянию.

Формула «разъём, прозвонка, питание» не заменяет требования конкретной мастерской. Если неизвестны химия аккумулятора, состояние проводки или допустимые режимы источника, эксперимент останавливают до проверки документации наставником. Повреждённые, вздутые или перегретые аккумуляторы не используют и не заряжают в составе робота.

Реальный учебный маршрут

Этап	Что собрать	Что проверить
1	корпус, моторы, колёса, ролик	колёса не задевают корпус, робот стоит ровно
2	Arduino UNO и L298P shield без моторов	плата включается, скетч загружается
3	питание моторов через выключатель	полярность, напряжение на входе драйвера
4	один мотор	направление, плавный старт, нагрев
5	два мотора	прямой ход, поворот на месте, остановка
6	датчики	сырые значения в Serial до автоматического движения

Такой порядок проще, чем сразу запускать робота целиком. Каждый шаг добавляет одну новую причину ошибки, поэтому поломку легче найти.

Пример софта для Arduino UNO + L298P

Для первого теста ходовой части можно использовать библиотеку Robot_L298P. Она прячет низкоуровневые пины драйвера и даёт понятные команды для двух моторов.

#include <Robot_L298P.h>

void setup() {
  Serial.begin(9600);
  robot.setup();

  robot.motors(40, 40);
  delay(1000);

  robot.motors(0, 0);
  delay(500);

  robot.motors(-40, 40);
  delay(700);

  robot.motors();
}

void loop() {
}

Первый запуск выполняют с поднятыми колёсами. Если моторы вращаются в разные стороны не так, как ожидается, сначала снимите питание, затем исправьте направление проводов или используйте функции разворота моторов из библиотеки. После проверки можно переходить к малой скорости на полу.

До проводов: механический осмотр

Электроника не компенсирует кривой вал или свободную батарею. До подключения источника проверьте:

• два ведущих колеса соосны и не задевают корпус;
• моторы и редукторы закреплены без перекоса;
• ролик или третья опора свободно поворачивается и действительно несёт корпус;
• винты не упираются в платы, батарею или движущиеся части;
• батарея удерживается ремнём или корпусом и не может попасть в колесо;
• платы стоят на стойках, а токопроводящая нижняя сторона не касается металла;
• разъёмы доступны для отключения, предохранитель — для замены, выключатель — для немедленного действия;
• провода не натянуты, имеют небольшой сервисный запас и не проходят по острым кромкам.

После прокладки поверните каждое колесо рукой. Никакой жгут не должен входить в траекторию колеса, ступицы, вала или ролика. Провод у разъёма фиксируют так, чтобы рывок принимал зажим или корпус, а не обжатый контакт или пайка.

Разъёмы, полярность и защита проводки

Для батареи используют подходящий ключованный низковольтный разъём, который нельзя соединить в обратной ориентации без разрушения. Он должен быть рассчитан на рабочий и кратковременный ток. Разъём робота не должен напоминать или допускать соединение с сетевой вилкой: учебный робот работает от безопасно выбранного низковольтного источника, а не от сети напрямую.

Полярность проверяют по схеме и мультиметром, а не по случайному цвету чужого кабеля. Цветовая дисциплина всё же помогает: один цвет постоянно используют для положительного силового пути, другой — для общего провода, а сигнальные линии не маскируют под силовые.

Предохранитель ставят в положительный провод близко к источнику, чтобы при коротком замыкании ограничить участок незащищённой проводки. Его тип, номинал, времятоковую характеристику и допустимое DC-напряжение выбирают по расчёту. Предохранитель не защищает от неправильного сигнала, перегрузки ниже его порога или всех ошибок драйвера.

Элемент	От какого риска помогает	Чего не заменяет
ключованный разъём	неправильная ориентация и случайное разъединение при наличии фиксатора	проверку распиновки и токового рейтинга
предохранитель	опасный сверхток в защищаемой ветви	ограничение тока канала драйвера и правильный провод
выключатель	быстрое штатное снятие питания	физическое отсоединение батареи при монтаже
защита от переполюсовки	часть ошибок подключения источника	правильную полярность всех внутренних модулей
фиксация жгута	натяжение контакта и попадание провода в механику	качественный обжим и изоляцию

Обесточенная проверка

Перед прозвонкой батарея и USB-питание должны быть отключены. Режим сопротивления или прозвонки сам подаёт небольшой измерительный сигнал; использовать его на работающей схеме нельзя.

Порядок проверки:

1. Осмотрите каждый обжим и пайку при хорошем свете. Не должно быть торчащих жил, припоя между соседними контактами или оголённого участка, касающегося корпуса.
2. По схеме прозвоните каждый ожидаемый путь от одного конца до другого.
3. Убедитесь, что положительная шина не замкнута на GND. Низкое кратковременное показание может быть зарядом конденсаторов, поэтому интерпретируйте результат по схеме, а не только по звуковому сигналу прибора.
4. Проверьте положение выключателя и целостность предохранителя отдельно.
5. Проверьте, что две выходные клеммы каждого мотора приходят только к своей паре драйвера.
6. Подтвердите общий GND контроллера, драйвера и источника там, где его требует схема.

У отдельных модулей конденсаторы, защитные диоды и внутренние цепи влияют на измерение сопротивления. Если результат непонятен, отсоединяйте ветви по одной и сверяйтесь со схемой устройства.

Первое питание с ограничением тока

Для лабораторного запуска удобен регулируемый низковольтный DC-источник с ограничением тока. До подключения выставляют правильное напряжение и небольшое ограничение, достаточное для ожидаемого дежурного потребления контроллера и логики, но не для запуска моторов. Значение не угадывают универсально: его получают из потребления установленных модулей и увеличивают по мере ввода нагрузки.

На первом включении моторы остаются отключены от драйвера. Наблюдайте:

• вошёл ли источник сразу в ограничение тока;
• соответствует ли ток ожидаемому покою;
• появились ли запах, нагрев, звук или нестабильное включение;
• не проседает ли входная шина;
• запускается ли контроллер без циклических сбросов.

Если источник ограничивает ток, не повышайте предел автоматически. Снимите питание, локализуйте ветвь и найдите причину. Ограничение снижает последствия ошибки, но не разрешает оставлять короткое замыкание включённым.

Проверяем шины напряжения

Напряжение измеряют параллельно: чёрный щуп ставят на выбранный общий провод, цветной — на проверяемый узел. Начинают от входа и идут по цепи:

Точка	Ожидаемый смысл проверки
до предохранителя	напряжение действительно приходит от источника
после предохранителя и выключателя	защитная цепь и коммутация пропускают питание
силовой вход драйвера	моторная шина дошла до нужной клеммы
питание контроллера	регулятор или отдельная ветвь дают допустимое напряжение
питание сенсора	модуль получает напряжение в своём диапазоне
GND разных модулей	между точками общего провода нет значимого падения в покое

Ток мультиметром измеряют иначе — прибор включают последовательно в разорванную цепь и выбирают правильный вход и предел. Случайное подключение амперметра параллельно источнику создаёт почти короткое замыкание. Для первого пуска лучше читать ток с ограниченного источника или использовать безопасно спроектированный измерительный узел.

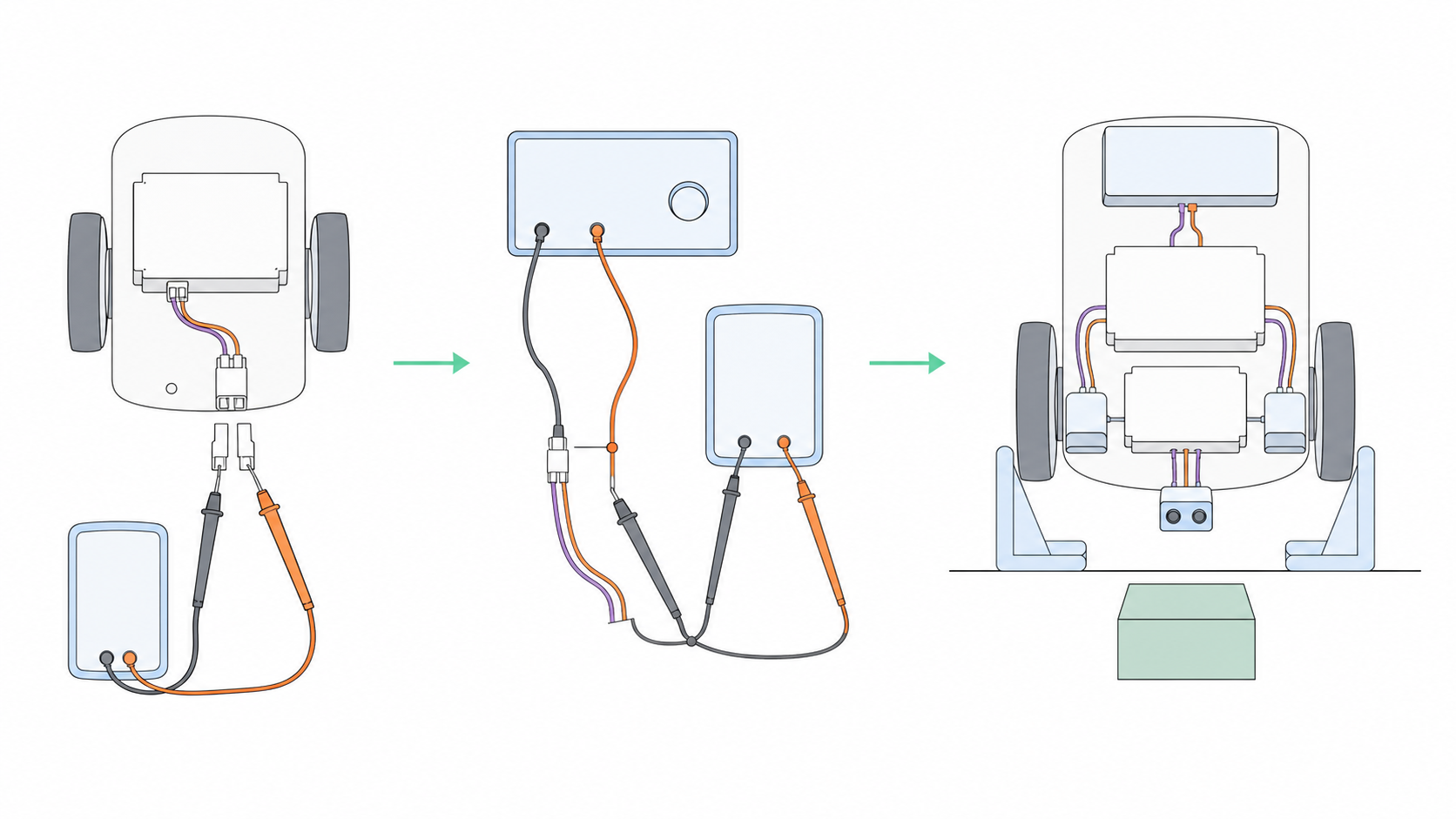

Слева мультиметр работает как прибор прозвонки при физически отсоединённом источнике. В центре верхний блок обозначает низковольтный источник с ограничением тока, а второй мультиметр проверяет напряжение: графитовый щуп относится к общему проводу, оранжевый — к силовому узлу. Справа робот закреплён, оба колеса подняты над линией поверхности; фиолетовый куб — препятствие впереди, а не предмет под колёсами.

Подключаем модули по одному

После проверки шин добавляют нагрузку ступенями. Удобный порядок:

1. контроллер без внешних модулей;
2. один сенсор и простая программа чтения;
3. остальные сенсоры по одному;
4. драйвер без моторов в безопасном состоянии выходов;
5. один мотор с поднятым колесом;
6. второй мотор;
7. оба мотора с небольшой командой;
8. полный алгоритм без движения, затем на свободной площадке.

Для каждого шага записывают напряжение, ток покоя, реакцию программы и состояние до/после подключения. Если после добавления сенсора пропала связь, проверяют только его питание, адрес, сигнальные линии и конфигурацию. Не перестраивают одновременно привод.

Эталонная минимальная программа

Для аппаратной проверки используйте программу, которая делает одно наблюдаемое действие: печатает значение одного сенсора, переключает один канал или удерживает моторы выключенными. Полный автономный алгоритм добавляют после проверки физических каналов.

Привод только с поднятыми колёсами

Шасси ставят на устойчивую подставку так, чтобы оба ведущих колеса имели заметный воздушный зазор и робот не мог соскочить. Подставка не касается колёс, валов и проводов. Перед подачей питания команда скорости равна нулю, а выключатель доступен.

Проверяют один мотор:

• небольшую команду вперёд;
• полную остановку;
• после паузы небольшую команду назад;
• соответствие физического колеса программному каналу;
• отсутствие зацепления провода и необычного звука.

Затем повторяют для второго мотора и обоих вместе. Мгновенный переход от полного хода вперёд к полному назад не нужен для первого испытания: он повышает ток и ударную нагрузку на редуктор.

Движение на площадке

Первый наземный тест проводят на свободной ровной площадке без края стола, людей, животных и хрупких предметов. Скорость ограничивают, оператор остаётся у выключателя, а дистанцию движения делают короткой. Сначала проверяют ручную команду или простую последовательность, затем сенсорный алгоритм.

Если робот уходит в сторону, разделите причины:

1. отключите коррекцию и сравните вращение колёс в воздухе;
2. проверьте свободное вращение и геометрию;
3. измерьте поведение под одинаковой командой на поверхности;
4. проверьте напряжение и контакты обоих каналов;
5. только после этого настраивайте программную коррекцию или обратную связь.

Диагностика по симптому

Симптом	Безопасная первая проверка	Возможный слой
нет питания	источник отключён, затем предохранитель, выключатель, разъём, проводимость	питание и монтаж
источник сразу ограничивает ток	немедленно выключить, отсоединять ветви по одной	короткое замыкание, полярность, неисправный модуль
контроллер перезапускается при моторе	напряжение на входе, общий путь тока, конденсаторы, источник	силовое питание и помехи
один мотор молчит	обесточенная выходная пара, мотор, клемма, затем логическая команда	мотор, драйвер, программа
сенсор выдаёт старые данные	питание, обмен, метки времени, тайм-аут	интерфейс и программа
робот едет криво	механика, фактические скорости, сцепление, энкодеры	механика и регулирование
провод нагревается	немедленно снять питание, проверить ток, сечение, контакт	силовая проводка

Не заменяйте предохранитель на больший «для проверки», не шунтируйте защиту и не держите перегретый узел включённым. Повторное срабатывание — диагностический факт, а не препятствие, которое нужно обойти.

Что запомнить о вводе в работу

• Батарею физически отключают перед монтажом и прозвонкой.
• Сначала проверяют механику, изоляцию, полярность и отсутствие короткого замыкания.
• Первое питание подают от подходящего низковольтного источника с ограничением тока.
• Напряжение измеряют параллельно относительно общего провода; ток — последовательно.
• Модули добавляют по одному и фиксируют ожидаемый результат каждого шага.
• Моторы впервые запускают на закреплённом шасси с поднятыми колёсами.
• К наземному тесту переходят на малой скорости и свободной площадке.
• Ключованный разъём, предохранитель, выключатель, защита полярности и фиксация жгута решают разные задачи.

Практика

Задание 1. Карта осмотра

Для своего шасси составьте чек-лист из механических и электрических точек: колёса, крепления, стойки плат, батарея, жгуты, разъёмы, предохранитель, выключатель и доступ к аварийному отключению. Выполните осмотр без источника.

Задание 2. Протокол прозвонки

По схеме перечислите ожидаемые соединения и пары, между которыми связи быть не должно. Запишите показания и поведение конденсаторов, не подключая батарею или USB.

Задание 3. Лестница питания

Составьте план поэтапного подключения контроллера, одного сенсора, драйвера и двух моторов. Для каждого шага укажите ожидаемый ток, измеряемые шины и условие немедленного отключения; численные значения найдите для своей аппаратуры.

Задание 4. Матрица неисправности

Выберите симптом «контроллер перезапускается при старте мотора». Составьте порядок проверок, который разделяет источник, проводку, конденсаторы, драйвер, мотор и программу, не меняя две причины одновременно.

Проверьте себя

1. Почему батарею отключают перед прозвонкой?
2. Зачем первый запуск выполнять с ограничением тока?
3. Как правильно подключают мультиметр для измерения напряжения?
4. Почему амперметр нельзя ставить параллельно источнику?
5. Зачем добавлять модули по одному?
6. Каким должен быть первый моторный тест?
7. Что даёт ключованный низковольтный разъём?
8. Почему повторно сгоревший предохранитель нельзя заменять более крупным без поиска причины?

Ориентиры для самопроверки

Сначала ответьте без подсказки. Ответ можно считать полным, если вы:

• формулируете основную мысль своими словами;
• называете важные условия, ограничения или меры безопасности;
• для схемы, кода или расчёта показываете ход решения и ожидаемый результат.

Если один из пунктов объяснить не получается, найдите соответствующую главу статьи, перечитайте её и повторите ответ.

Словарь статьи

• Прозвонка — проверка электрической проводимости цепи на обесточенном устройстве.
• Ограничение тока — режим источника, не позволяющий току превысить установленный предел.
• Шина питания — общий проводник, распределяющий определённое напряжение между узлами.
• Полярность — назначение положительного и отрицательного контактов DC-цепи.
• Ключованный разъём — соединитель с геометрией, препятствующей неправильному сопряжению.
• Предохранитель — одноразовый защитный элемент, размыкающий цепь при заданном сверхтоке.
• Защита от переполюсовки — схема, уменьшающая последствия обратного подключения источника.
• Разгрузка натяжения — механическая фиксация, передающая усилие с контакта на корпус или зажим.
• Контрольная точка — доступный узел для измерения напряжения или сигнала.
• Минимальная программа — короткий тест, проверяющий один аппаратный канал.

Связанные темы

• Корпус и привод — где предусмотреть стойки, ремни, зазоры и кабельные пути.
• Элемент питания — как выбрать источник, разъём, зарядку и защиту.
• Контроллер — какие шины и сигналы должны появиться до подключения нагрузки.
• Драйвер моторов — как разделить команды, силовое питание и выходы двигателей.
• Сенсоры — как вводить измерительные каналы и проверять достоверность данных.
