Элемент питания

Коротко

Источник питания выбирают не только по напряжению и ёмкости. Он должен безопасно отдавать рабочий и пусковой ток, соответствовать допустимым напряжениям всех узлов, иметь подходящую защиту, разъём и зарядное устройство.

Зачем это нужно

У мобильного робота нагрузка постоянно меняется. Контроллер и датчики потребляют сравнительно ровно, а моторы во время старта, разгона или столкновения требуют больше тока. Слабый источник просаживает напряжение: плата перезапускается, связь пропадает, измерения датчиков скачут. Источник с неподходящим напряжением способен повредить электронику.

Опасна и обратная ошибка — выбирать аккумулятор только по большой цифре тока на наклейке. Без документации нельзя считать заявленный C-rate гарантией. Для литиевых аккумуляторов особенно важны подходящая химии зарядная система, исправная защита и механически безопасная установка. Самодельная сборка из неизвестных или бывших в употреблении отдельных элементов не подходит для учебного проекта.

Главная идея

Источник должен одновременно пройти четыре проверки:

диапазон напряжения -> подходит всем питаемым узлам
допустимый ток -> выдерживает рабочий режим и краткий старт
доступная ёмкость -> обеспечивает нужное время работы
система безопасности -> зарядка, защита, предохранитель, разъём, крепление

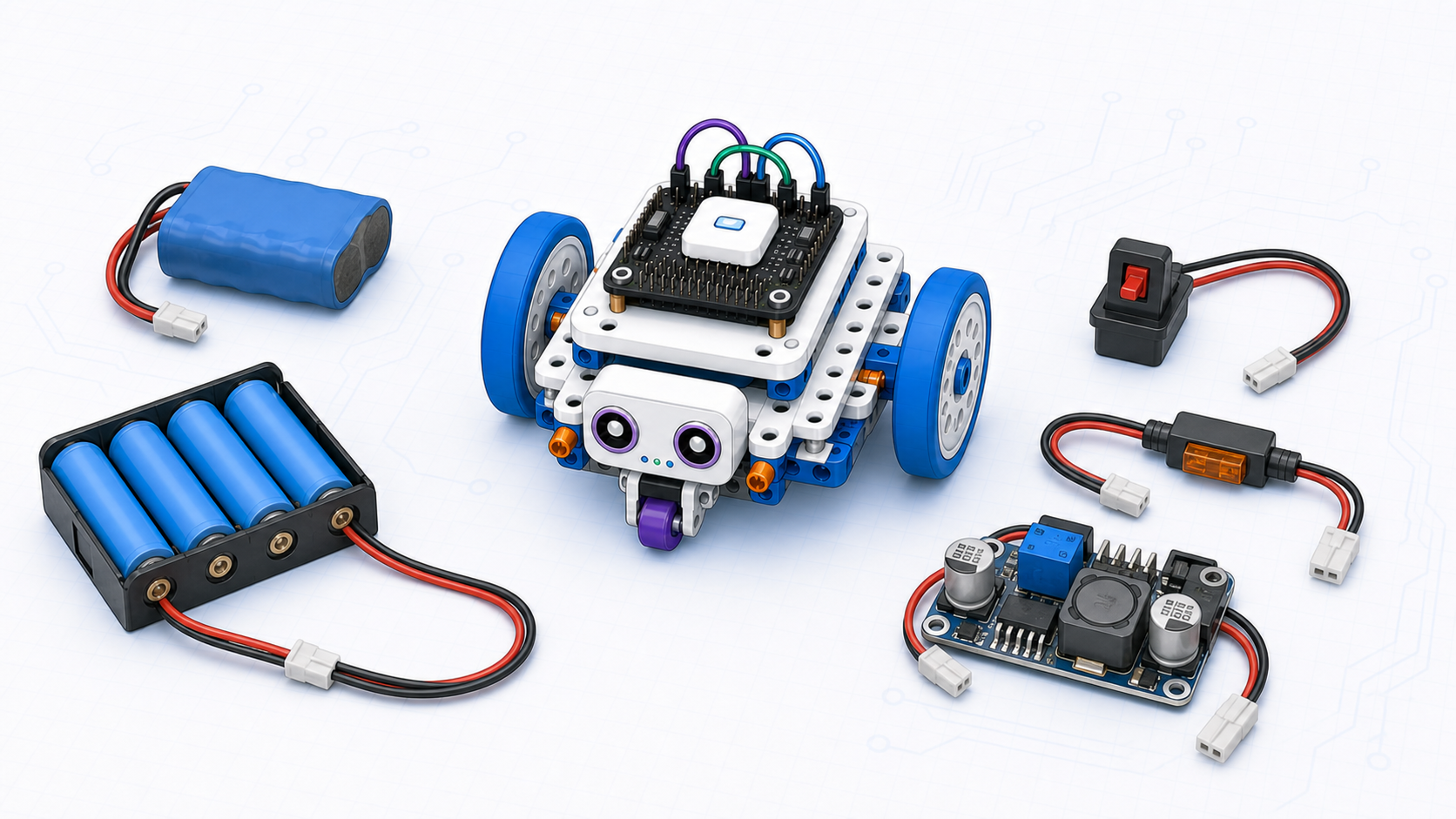

На первой иллюстрации показаны основные элементы питания: аккумулятор, держатель, выключатель, предохранитель и преобразователь напряжения. Она не заменяет электрическую схему, но помогает увидеть, что питание робота состоит не только из батарейки.

Реальные варианты питания

Источник	Где подходит	Плюсы	Ограничения
4xAA NiMH	очень простой учебный робот	безопаснее лития, легко заменить	напряжение проседает, ограниченный ток
2x18650 с защитой	робот на DC-моторах и драйвере	хорошая ёмкость и ток при правильной сборке	нужна защита, держатель и зарядка
LiPo 2S	лёгкий быстрый робот	высокий ток и малая масса	требует дисциплины зарядки и хранения
USB power bank	питание логики и стендовые тесты	удобно и безопасно для контроллера	обычно не подходит для силовых моторов
DC-DC преобразователь	отдельное питание логики от моторной батареи	стабилизирует напряжение контроллера	нужно выбрать по току и диапазону входа

Для первого робота удобно разделить мысль: батарея питает силовую часть, а контроллер получает допустимое стабильное напряжение. Если используется L298P shield, внимательно проверьте, откуда питается логика платы и куда подключается моторная батарея.

Напряжение: проверяем весь диапазон

У аккумулятора есть не одно напряжение, а диапазон от полностью заряженного состояния до допустимой границы разряда. Номинальное значение помогает сравнивать изделия, но не заменяет максимальное и минимальное напряжения из datasheet.

Проверяют отдельно:

• вход контроллера или его стабилизатора;
• силовой вход драйвера;
• допустимое напряжение мотор-редукторов;
• датчики и модули связи;
• преобразователь, если он есть.

Ситуация	Последствие	Инженерное решение
напряжение выше максимума узла	перегрев или повреждение	другой источник или рассчитанный преобразователь
напряжение ниже рабочего минимума	перезапуск, потеря момента, ошибки измерения	уменьшить потери, выбрать другой диапазон или стабилизацию
моторы и логика требуют разные уровни	один общий провод не означает одно питание	разделить силовую и регулируемую ветви по схеме
напряжение проседает при старте	источник, провод или разъём ограничивает ток	измерить под нагрузкой и проверить весь силовой путь

Нельзя подавать батарейное напряжение на контакт платы, рассчитанный только на стабилизированное логическое питание. Точный выбор входа делают по pinout и datasheet конкретной платы.

Ёмкость и время работы

Ёмкость обычно указывают в ампер-часах (Ah) или миллиампер-часах (mAh). Грубая оценка времени:

время, ч ≈ доступная ёмкость, Ah / средний ток, A

Если источник имеет 2 Ah, а средний ток всей системы равен 1 A, идеальная оценка даёт 2 часа. На практике результат меньше или отличается из-за условий, при которых производитель измерял ёмкость, тока нагрузки, температуры, отсечки защиты, КПД преобразователей и старения.

Ёмкость не равна максимальному току. Два аккумулятора одинаковой ёмкости могут иметь разные допустимые режимы разряда. И наоборот, большой допустимый ток не говорит, сколько часов проработает робот без знания среднего потребления.

Параметр	Что сообщает	Чего не сообщает сам по себе
напряжение, V	электрический диапазон источника	время работы
ёмкость, Ah или mAh	запас заряда при заданных условиях	гарантированный пиковый ток
допустимый непрерывный ток, A	рабочий предел по datasheet	длительность работы
кратковременный ток, A	разрешённый переходный режим и его время	безопасный непрерывный режим
энергия, Wh	произведение номинального напряжения на ёмкость	совместимость с конкретной нагрузкой

Ток нагрузки и C-rate

Сначала строят бюджет тока. Для электроники берут максимальные режимы из документации, для моторов — ток под ожидаемой нагрузкой и стартовый или блокировочный ток. Блокировать вал ради измерения нельзя: используют datasheet или безопасный стенд с ограничением тока.

оценка пика = два стартующих мотора + драйвер + контроллер + датчики + модули

C-rate связывает ток с ёмкостью. Если производитель определяет допустимый разряд как 2C для ёмкости 2 Ah, арифметическая величина равна 4 A. Но применять её можно только вместе с datasheet: важно, идёт ли речь о заряде или разряде, непрерывном или кратковременном режиме, при какой температуре и до какой отсечки.

C-rate не универсальная гарантия

Используйте множитель C только когда производитель батареи определил его условия. Не переносите число с похожего аккумулятора и не назначайте зарядный ток по рекламной надписи.

Откуда берётся просадка

Источник, защита, предохранитель, выключатель, разъёмы и провода имеют сопротивление. При росте тока падение напряжения на всём пути увеличивается. Поэтому измерение только на батарее без нагрузки не обнаруживает слабый разъём или слишком тонкий провод.

Сравните напряжение в трёх точках: на выводах пакета, на входе драйвера и на входе контроллера во время старта обоих моторов. Разница между точками показывает, где теряется напряжение. Измерение проводят на закреплённом роботе, не допуская движения колёс и короткого замыкания щупами.

Не следует автоматически объединять все проблемы словом «слабая батарея». Перезапуск может вызвать сопротивление контакта, неверный вход стабилизатора, неподходящий преобразователь или общая проводка силового и чувствительного измерительного узла. Диагностика должна локализовать участок.

Химия и зарядка

Первичные элементы не предназначены для перезаряда. Аккумуляторы разных химических систем требуют разных алгоритмов и пределов. Зарядное устройство должно быть предназначено для конкретной химии, числа последовательно соединённых элементов, ёмкости и допустимого зарядного тока.

Для многосекционного литиевого пакета нужна предусмотренная изготовителем система контроля и балансировки. Плата защиты или BMS может отслеживать перенапряжение, переразряд, перегрузку по току и короткое замыкание, но её наличие не превращает несовместимое зарядное устройство в безопасное. TI перечисляет эти функции как отдельные виды защиты, которые зависят от выбранной схемы.

Правила учебной работы:

1. используйте готовый защищённый аккумуляторный пакет известной модели;
2. заряжайте только совместимым устройством по инструкции производителя;
3. не оставляйте зарядку без наблюдения и не заряжайте повреждённый пакет;
4. прекратите использование при вздутии, необычном нагреве, запахе или деформации;
5. не вскрывайте пакет, не перепаивайте банки и не собирайте его из неизвестных одиночных элементов;
6. утилизируйте через предусмотренный для батарей пункт, а не с обычным мусором.

CPSC отдельно предупреждает не использовать россыпные элементы 18650, вынутые из пакетов: открытые контакты могут замкнуться, а отдельный элемент может не иметь необходимой защиты.

Что защита не обещает

Слово «protected» или наличие платы внутри корпуса не раскрывает пороги, допустимый ток, балансировку и температурный контроль. Некоторые устройства защищают только от части аварий. Если защита отключает нагрузку при старте моторов, это означает несовместимость режима робота и пакета, а не повод обходить её.

Нельзя замыкать защитный ключ, повышать его порог или подключаться непосредственно к элементам. Выбирают другой готовый пакет, драйвер, моторный режим или преобразователь. Все решения сохраняют штатную защиту и подтверждаются документацией.

Предохранитель, выключатель и полярность

Предохранитель — контролируемое слабое звено, которое размыкает цепь при недопустимом токе. Его тип, ток, напряжение, отключающую способность и время срабатывания подбирают под источник, провода и пусковые режимы. Нельзя просто выбрать номинал «побольше, чтобы не перегорал».

В низковольтном роботе предохранитель размещают в положительной ветви близко к источнику, чтобы большая часть провода уже была защищена. Выключатель должен выдерживать напряжение и ток своей ветви. Ключованный поляризованный разъём снижает вероятность неверного соединения, но распиновку всё равно проверяют мультиметром: одинаковые корпуса кабелей от разных поставщиков иногда разводятся по-разному.

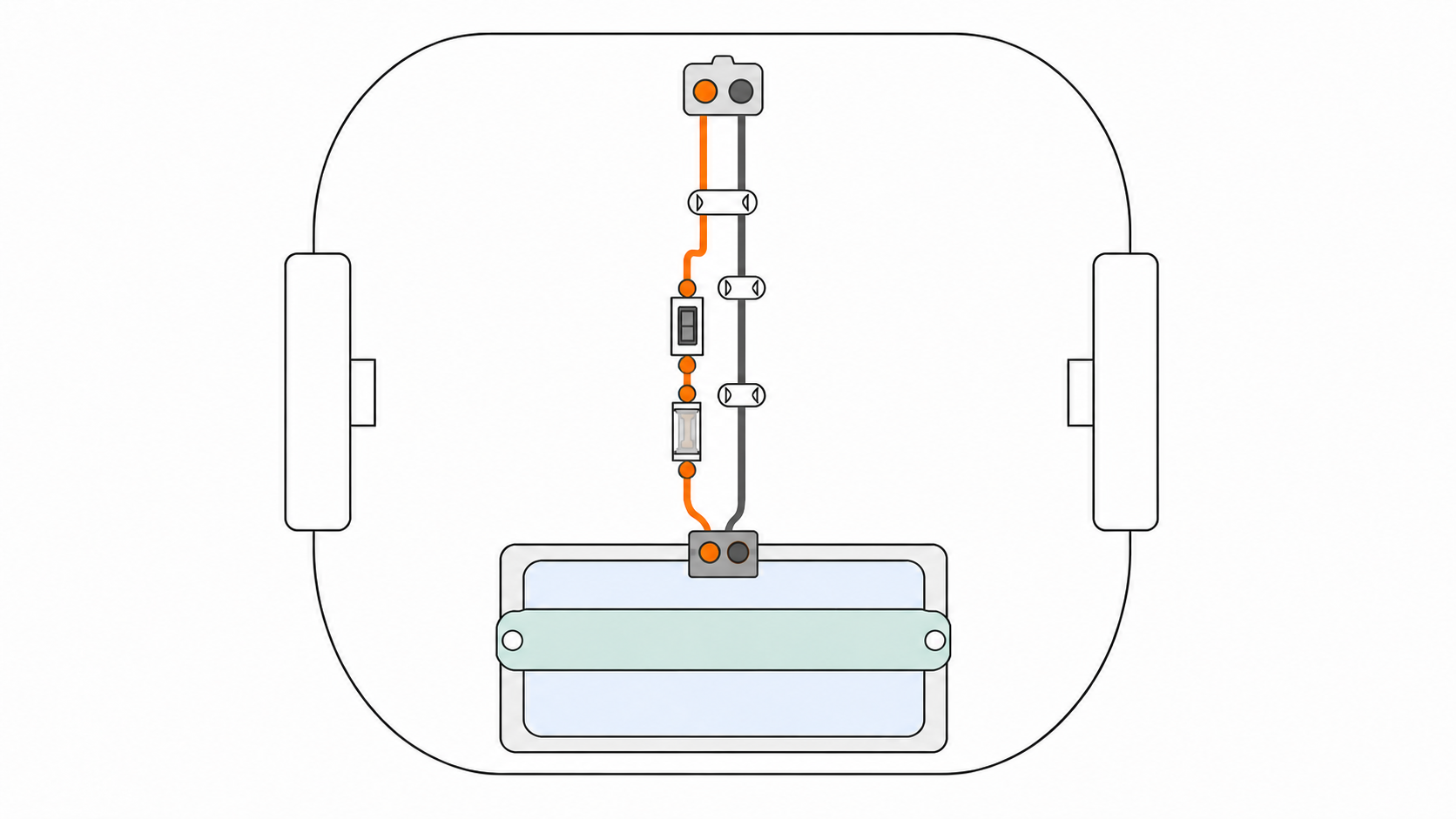

На схеме аккумулятор удерживается лотком и широкой лентой. Если идти от батареи вверх, оранжевая ветвь сначала проходит через предохранитель, расположенный ближе к источнику, затем через выключатель и приходит к верхнему ключованному разъёму. Графитовый обратный провод идёт отдельно. Светлые скобы — механические держатели кабеля, они не соединяют проводники электрически.

Крепление на роботе

Аккумулятор нельзя оставлять свободно лежащим на корпусе. При ударе он смещает центр масс, тянет провода и может попасть под колесо. Мягкий пакет защищают от прокола, защемления, острых кромок и горячих деталей. Крепление удерживает пакет, но не сдавливает его.

Хорошая компоновка даёт:

• опору по площади и ограничение перемещения во всех направлениях;
• доступ к главному разъёму, предохранителю и выключателю;
• небольшой плавный запас кабеля для обслуживания;
• фиксацию проводов вдали от колёс, валов и зубчатых передач;
• возможность снять пакет без демонтажа половины робота;
• невысокое и близкое к центру размещение тяжёлого узла.

Не заряжайте аккумулятор внутри закрытого корпуса, если производитель робота и пакета не предусматривает такой режим. Для первого включения используйте ограничение тока на лабораторном источнике, когда это допускает схема, а аккумулятор подключайте после проверки полярности и отсутствия короткого замыкания.

Разъём как часть силового пути

Разъём выбирают по рабочему и переходному току, напряжению, числу циклов, способу фиксации и размеру провода. Ключ не заменяет защёлку: соединение не должно расходиться от вибрации. При этом оно должно оставаться доступным для быстрого снятия питания без рывка за провода.

Обе половины разъёма проверяют как пару. Цвет провода не гарантирует полярность. До первого подключения прозвоните кабель и пометьте ориентацию. Необычный локальный нагрев после теста — причина выключить питание и проверить соединение.

Как подобрать источник

Сведите данные в одну таблицу, не смешивая «типичные» и предельные режимы:

Проверка	Источник данных	Критерий
полный диапазон напряжения	datasheet пакета	внутри допустимых диапазонов всех питаемых ветвей
непрерывный ток	документация пакета и защиты	выше максимума длительной нагрузки с обоснованным запасом
переходный ток	документация моторов, пакета и BMS	старт не вызывает отсечку или недопустимую просадку
ёмкость	datasheet при заданном режиме	достаточна для требуемого времени с учётом потерь
зарядка	руководство пакета и зарядника	совпадают химия, число элементов и допустимый ток
механика	размеры и масса	пакет надёжно закрепляется и остаётся обслуживаемым

После сборки измерьте напряжение без нагрузки, во время старта обоих колёс и в установившемся движении. Проверьте нагрев разъёма, проводов, выключателя и преобразователя. Испытание прекращают при запахе, деформации или быстром росте температуры.

Пример: два мотора и логическая ветвь

Пусть у робота два мотор-редуктора, контроллер, датчики и модуль связи. Для длительного режима складывают потребление электроники с токами моторов под нагрузкой. Для переходного режима рассматривают одновременный старт моторов и пик связи. Затем проверяют пакет, защиту и весь силовой путь.

Если полный диапазон батареи подходит моторам, но превышает вход логической платы, ветвь контроллера получает рассчитанный DC/DC-преобразователь. Его вход охватывает весь диапазон пакета, выход совпадает с допустимым входом платы, а ток и тепло рассчитаны с запасом. Моторная ветвь не проходит через слабый стабилизатор платы.

При старте измеряют входы драйвера и контроллера. Если перезапускается только плата, ищут проблему в логической ветви. Если падают обе точки, проверяют источник и общий участок пути.

Что запомнить про питание

• Сравнивайте полный диапазон напряжения аккумулятора, а не только номинал.
• Ёмкость оценивает запас заряда, а допустимый ток берут отдельно из документации.
• C-rate применим только с определением и условиями производителя.
• Моторный ток проходит через драйвер, контроллер передаёт лишь команды.
• Зарядное устройство должно соответствовать химии и конфигурации пакета.
• Защита, предохранитель, поляризованный разъём и прочное крепление решают разные задачи и дополняют друг друга.

Практика

Задание 1. Паспорт нагрузки

Для выбранного робота составьте таблицу всех потребителей: рабочее напряжение, длительный ток и кратковременный режим. Для моторов используйте документацию, а не удержание вала. Отдельно отметьте неизвестные данные, которые мешают выбрать источник.

Задание 2. Оценка автономности

Выберите готовый аккумулятор с datasheet и оцените время работы по среднему току. Затем перечислите не менее четырёх причин, из-за которых реальное время может отличаться. Не считайте ёмкость максимальным током.

Задание 3. Аудит зарядки

Проверьте совместимость имеющегося аккумулятора и зарядного устройства: химия, число последовательных элементов, зарядный ток, тип разъёма и полярность. Если хотя бы один пункт нельзя подтвердить документацией, не подключайте их и запишите, какой источник сведений нужен.

Задание 4. План безопасного монтажа

На контуре своего корпуса обозначьте лоток аккумулятора, удерживающую ленту, ключованный разъём, предохранитель, выключатель и трассу двух проводов. Покажите запас для обслуживания и минимальные зоны, куда не должны попадать кабели.

Проверьте себя

1. Почему номинального напряжения недостаточно для проверки совместимости?
2. Чем ёмкость отличается от допустимого тока разряда?
3. Какие условия нужно знать перед использованием значения C-rate?
4. Почему моторы нельзя питать от сигнальных выводов контроллера?
5. Что должна учитывать совместимость зарядного устройства?
6. Какие неисправности может отслеживать защита литиевого пакета?
7. Зачем предохранитель ставят близко к источнику?
8. Какие признаки требуют немедленно прекратить использование аккумулятора?

Ориентиры для самопроверки

Сначала ответьте без подсказки. Ответ можно считать полным, если вы:

• формулируете основную мысль своими словами;
• называете важные условия, ограничения или меры безопасности;
• для схемы, кода или расчёта показываете ход решения и ожидаемый результат.

Если один из пунктов объяснить не получается, найдите соответствующую главу статьи, перечитайте её и повторите ответ.

Словарь статьи

• Номинальное напряжение — опорное значение источника, не равное всем значениям его разрядной кривой.
• Ёмкость — количество заряда, доступное при определённых условиях испытания.
• C-rate — ток, выраженный относительно ёмкости батареи по определению производителя.
• BMS — система контроля и защиты аккумуляторного пакета; набор функций зависит от модели.
• Балансировка — выравнивание состояний последовательно соединённых элементов предусмотренной схемой.
• Предохранитель — устройство, размыкающее цепь при заданном опасном токовом режиме.
• Просадка напряжения — уменьшение напряжения под нагрузкой.
• Ключованный разъём — соединитель с геометрией, затрудняющей неправильное сопряжение.

Связанные темы

• Мотор — откуда берутся рабочий и стартовый токи привода.
• Корпус и привод — как масса аккумулятора влияет на компоновку.
• Контроллер — какие напряжения и мощность нужны логической части.
• Драйвер моторов — как разделить команды и силовой ток.
• Монтаж и отладка — порядок первого включения и измерений.
