Светодиоды и полярность
Светодиод помогает роботу сообщать о своём состоянии, но электрически это не миниатюрная лампа и не симметричная нагрузка. Для него важно направление подключения, а рабочий ток должна задавать внешняя цепь. Поэтому даже один индикатор требует определить выводы, прочитать параметры конкретной модели и рассчитать ограничивающий резистор.

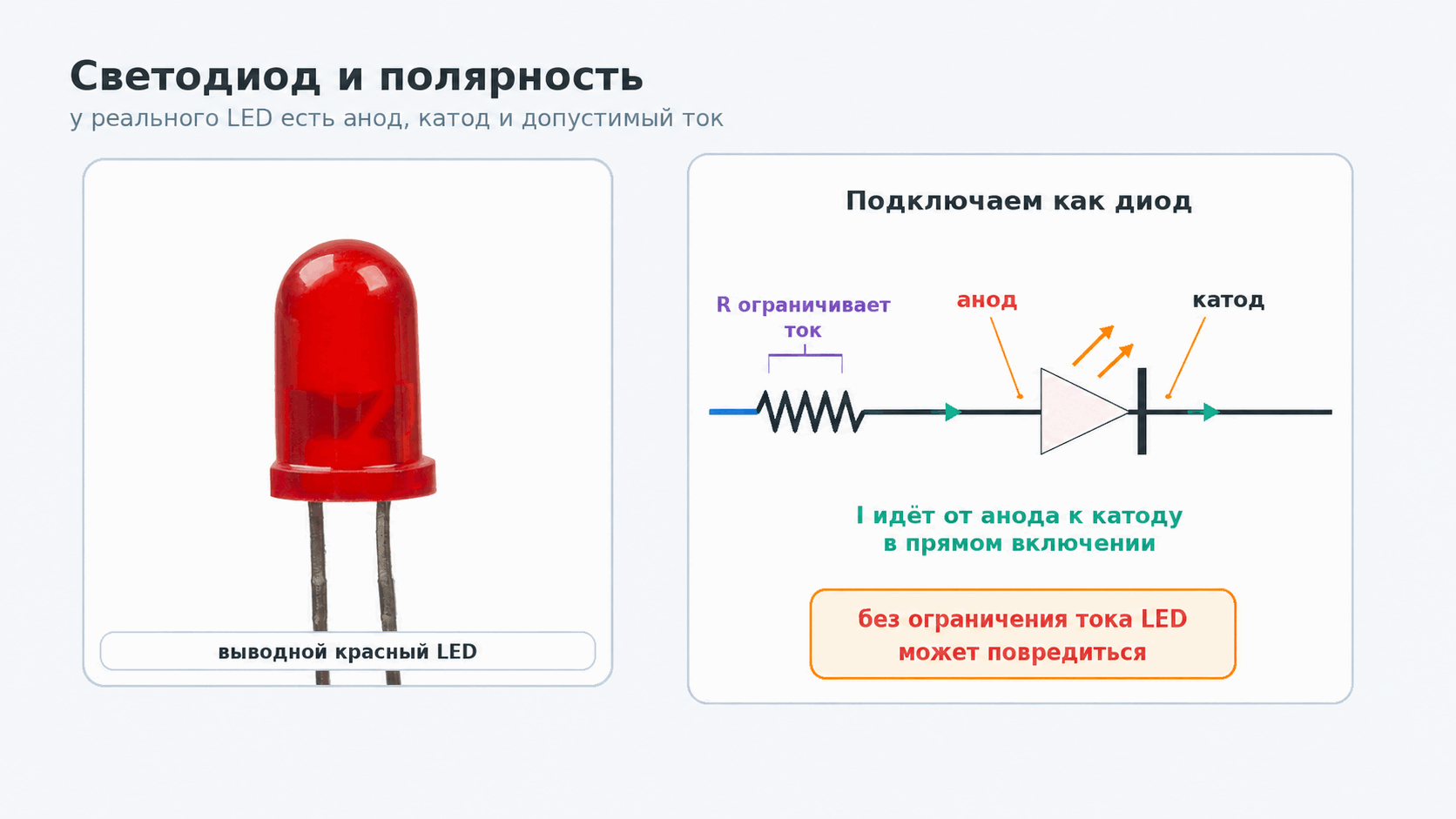

Светодиод, или LED, — полупроводниковый диод, который излучает свет при прямом токе. У него есть полярность: ток в рабочем включении идёт от анода к катоду. Светодиод подключают с устройством ограничения тока — в простой учебной цепи это последовательный резистор.
Зачем это нужно
Один маленький индикатор может сообщить о состоянии робота без экрана:
- питание включено;
- программа запущена;
- датчик обнаружил препятствие;
- батарея разряжена;
- произошла ошибка.
Но LED нельзя считать обычной лампочкой, которую достаточно присоединить к любому источнику. При обратном включении он обычно не светится, а при прямом включении без ограничения ток может оказаться слишком большим. Кроме того, прямое напряжение и допустимый ток различаются у разных моделей и зависят от условий работы.
Главная идея
Светодиод пропускает рабочий ток преимущественно в одном направлении:
положительный потенциал -> анод -> светодиод -> катод -> общий провод
В прямом направлении на LED возникает падение напряжения Vf. Оставшаяся часть напряжения источника должна прийтись на последовательный резистор. Именно резистор задаёт приближённый ток цепи:
I ≈ (Vпит − Vf) / R
LED — нелинейный компонент: для него нельзя заменить всю работу постоянным сопротивлением и один раз применить R = V/I. Его электрические характеристики читают по даташиту, а резистор рассчитывают для выбранного источника и режима.
Анод и катод
У обычного одноцветного выводного LED два электрических вывода:
| Вывод | Роль в прямом включении | Частая подсказка на новом выводном LED |
|---|---|---|
| Анод | сторона, со стороны которой входит условный ток | более длинный вывод |
| Катод | сторона, к которой направлен условный ток | более короткий вывод и плоская грань корпуса |
Эти признаки удобны, но не заменяют документацию. Выводы могли быть обрезаны, корпус может иметь другое исполнение, а у двухцветных, RGB- и SMD-светодиодов расположение контактов и число выводов отличаются. Надёжный порядок такой:
- Найти точное обозначение компонента.
- Открыть даташит производителя.
- Сверить рисунок корпуса и назначение выводов.
- При необходимости проверить LED мультиметром в режиме проверки диодов, не превышая ограничения прибора и компонента.
Условное обозначение светодиода основано на символе диода, рядом добавлены стрелки излучения света. Черта символа указывает сторону катода. Физический корпус и условный знак выглядят по-разному, поэтому при сборке сопоставляют выводы с даташитом.

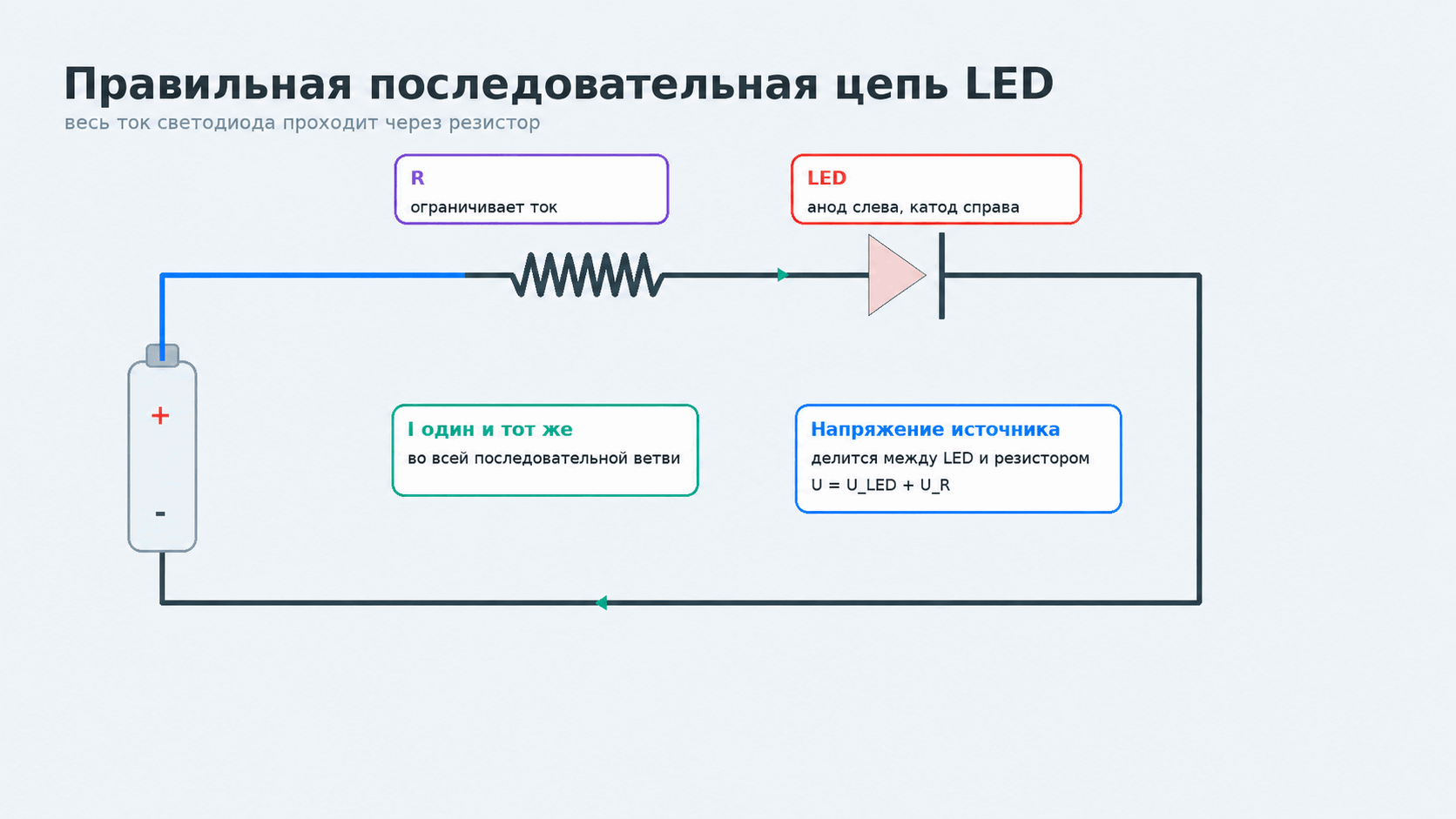

Почему нужен последовательный резистор
У светодиода ток сильно меняется при небольшом изменении напряжения. Прямое подключение к источнику напряжения не задаёт безопасный ток. Последовательный резистор принимает на себя разность между напряжением источника и прямым напряжением LED.
Порядок элементов в одной последовательной ветви не меняет ток: резистор может находиться до или после LED. Для чтения схемы часто удобно рисовать его со стороны источника. Критично другое: резистор и LED должны быть последовательны, чтобы весь ток светодиода проходил через резистор.
Формула предварительного выбора:
R = (Vпит − Vf) / Iцел
После выбора стандартного номинала повторно оценивают ток и мощность:
I = (Vпит − Vf) / R, PR = I²R
Если расчётное Vпит не выше Vf, простая цепь может не обеспечить выбранный ток. Это не повод убирать резистор: нужно пересмотреть источник, компонент или способ управления.
Параметры относятся к конкретной модели
Рассмотрим не «любой красный LED», а конкретный выводной светодиод Vishay TLDR4900. В даташите он описан как красный LED в прозрачном корпусе диаметром 3 мм. Для тестового тока IF = 20 мА указано типичное прямое напряжение 1,8 В и максимальное 2,2 В. Там же приведён абсолютный максимум постоянного прямого тока 50 мА при оговорённых условиях.
| Параметр TLDR4900 | Значение в даташите | Как использовать |
|---|---|---|
| Цвет | deep red | относится только к этой модели и её технологии |
Тестовый ток для оптических и Vf-параметров | 20 мА | условия табличного измерения, а не универсальная команда всегда подавать 20 мА |
Vf при 20 мА | тип. 1,8 В, макс. 2,2 В | диапазон для предварительной оценки именно при указанном тестовом токе |
| Абсолютный максимум постоянного прямого тока | 50 мА | граница повреждения, а не рекомендуемый рабочий режим |
| Максимальное обратное напряжение | 6 В | обратное включение нельзя считать безопасным при любом напряжении |
Абсолютный максимум нельзя использовать как обычную рабочую точку. Для надёжной схемы выбирают более мягкий режим, учитывают температуру, питание, допуски и тепловые условия. У другого красного, зелёного, синего или белого LED будут другие значения.
Учебный расчёт для источника 5 В
Пусть используется низковольтный источник 5 В, а для первого приближения принято Vf = 2,0 В и целевой ток 10 мА. Значение 2,0 В здесь — учебное допущение, а не гарантированный параметр TLDR4900 при 10 мА.
Расчёт сопротивления:
R = (5 − 2) / 0,010 = 300 Ом
Выберем ближайший больший распространённый номинал 330 Ом. При принятом Vf:
I = (5 − 2) / 330 ≈ 9,1 мА
Мощность резистора:
PR = 0,0091² · 330 ≈ 0,0273 Вт
После сборки реальный ток может отличаться, потому что фактические Vпит, Vf и сопротивление имеют разброс. Проверка выполняется безопасным измерением. Ток мультиметром измеряют только при правильном последовательном включении прибора; этот приём разбирается в отдельном уроке.
Выход контроллера тоже имеет ограничения по току и напряжению. Нельзя считать, что любой микроконтроллерный вывод безопасно отдаёт 20 мА только потому, что это часто встречается в учебных схемах. Откройте документацию конкретной платы и микроконтроллера, учтите предел одного вывода и суммарные ограничения портов.
Что происходит при обратном включении
Если поменять анод и катод местами в простой низковольтной цепи, LED обычно не светится: переход заперт и рабочий прямой ток не течёт. Однако «не светится» не означает «любое обратное напряжение безопасно». У TLDR4900 в даташите указано максимальное обратное напряжение 6 В; у другой модели предел может быть другим.
Для защиты от ошибочной полярности в реальном устройстве применяют схемные решения, выбранные инженером: защитный диод, мост, ключ или разъём, который нельзя вставить наоборот. Какой вариант подходит, зависит от напряжения, тока и потерь. Вводный опыт проводят только от безопасного низковольтного источника с ограничением тока.
Пример: индикатор состояния робота
Представим один красный LED на корпусе робота. Контроллер включает его, когда расстояние до препятствия стало меньше программного порога. Электрическая и программная части решают разные задачи:
| Часть системы | Задача |
|---|---|
| Датчик | измеряет расстояние и передаёт данные |
| Программа | сравнивает измерение с порогом |
| Управляющий вывод | переключает электрическое состояние согласно программе |
| Резистор | ограничивает ток ветви |
| LED | превращает электрический режим в видимый сигнал |
Если ток превышает возможности вывода или нужно управлять несколькими яркими LED, между контроллером и нагрузкой ставят подходящий драйвер или транзисторный ключ. Его выбирают расчётом; LED и там остаётся токоуправляемой нагрузкой с ограничением тока.
Яркость часто регулируют быстрым включением и выключением — широтно-импульсной модуляцией. Это не отменяет последовательный резистор: в каждом импульсе ток всё равно должен оставаться в разрешённом режиме.
Что запомнить про LED
| Правило | Причина |
|---|---|
| Сначала определить анод и катод | LED полярен |
| Проверять корпус по даташиту | длина выводов и форма корпуса не универсальны |
| Ставить ограничение тока | LED не задаёт безопасный ток сам |
Использовать Vf вместе с условиями измерения | прямое напряжение зависит от модели, тока и температуры |
| Не работать на абсолютном максимуме | это граница, а не рекомендуемая рабочая точка |
| Проверять предел вывода контроллера | ограничения платы не определяются только параметрами LED |
Практика
Задание 1. Полярность
Возьмите три разных LED из учебного набора. Не подключая питание, зарисуйте корпус каждого и отметьте предполагаемые анод и катод по внешним признакам. Затем найдите маркировку или документацию и запишите, подтвердилось ли предположение.
Задание 2. Два расчёта
Для источников 3,3 В и 5 В рассчитайте резисторы для одного выбранного LED и заданного преподавателем тока. Используйте параметры из даташита, указывая условия, при которых приведено Vf. Выберите ближайшие большие номиналы и пересчитайте ток.
Задание 3. Влияние допуска
Для одного варианта из задания 2 рассчитайте крайние значения тока при минимальном и максимальном сопротивлении с учётом допуска резистора. Отдельно объясните, какие неизвестные ещё остаются из-за разброса Vf.
Задание 4. Индикатор робота
Спроектируйте схему индикатора «препятствие близко». Укажите источник сигнала, управляющий элемент, LED, резистор и общий провод. Не давай готовую схему подключения к плате, пока не найдёшь пределы выбранного вывода в официальной документации.
Проверьте себя
- Почему у светодиода есть анод и катод?
- Какие внешние признаки помогают определить катод у нового выводного LED?
- Почему эти признаки нужно подтверждать даташитом?
- Что означает
Vfи почему нельзя назначить одно универсальное значение для всех LED? - Для чего нужен последовательный резистор?
- Чем тестовый ток в таблице отличается от абсолютного максимума?
- Почему LED, включённый наоборот, нельзя оставлять под произвольным обратным напряжением?
- Что нужно проверить перед подключением индикатора к выводу контроллера?
Сначала ответьте без подсказки. Ответ можно считать полным, если вы:
- формулируете основную мысль своими словами;
- называете важные условия, ограничения или меры безопасности;
- для схемы, кода или расчёта показываете ход решения и ожидаемый результат.
Если один из пунктов объяснить не получается, найдите соответствующую главу статьи, перечитайте её и повторите ответ.
Словарь статьи
- LED (светодиод) — полупроводниковый диод, излучающий свет при прямом токе.
- Анод — вывод, со стороны которого входит условный ток при прямом включении.
- Катод — вывод, к которому направлен условный ток при прямом включении.
- Полярность — соответствие выводов компонента положительному и отрицательному направлениям цепи.
- Прямое включение — подключение, при котором диод может проводить рабочий ток.
- Обратное включение — подключение с противоположной полярностью.
- Прямое напряжение
Vf— падение напряжения на LED при заданном прямом токе и условиях измерения. - Последовательный резистор — резистор в той же ветви, через который проходит весь ток LED.
- Абсолютный максимум — предельное значение, превышение которого может повредить компонент; это не рекомендуемый рабочий режим.
- Даташит — технический документ производителя с параметрами, условиями измерений и назначением выводов.
