Макетная плата

Схема на бумаге показывает электрические связи, но не говорит, в какое именно отверстие вставить вывод резистора. Беспаечная макетная плата помогает быстро превратить такую схему в работающий прототип: компоненты и перемычки удерживаются пружинными контактами, а пайка не нужна. Соединение можно исправить за минуту, поэтому на макетной плате удобно проверять светодиоды, кнопки, датчики и входы контроллера до изготовления постоянной платы.

Коротко

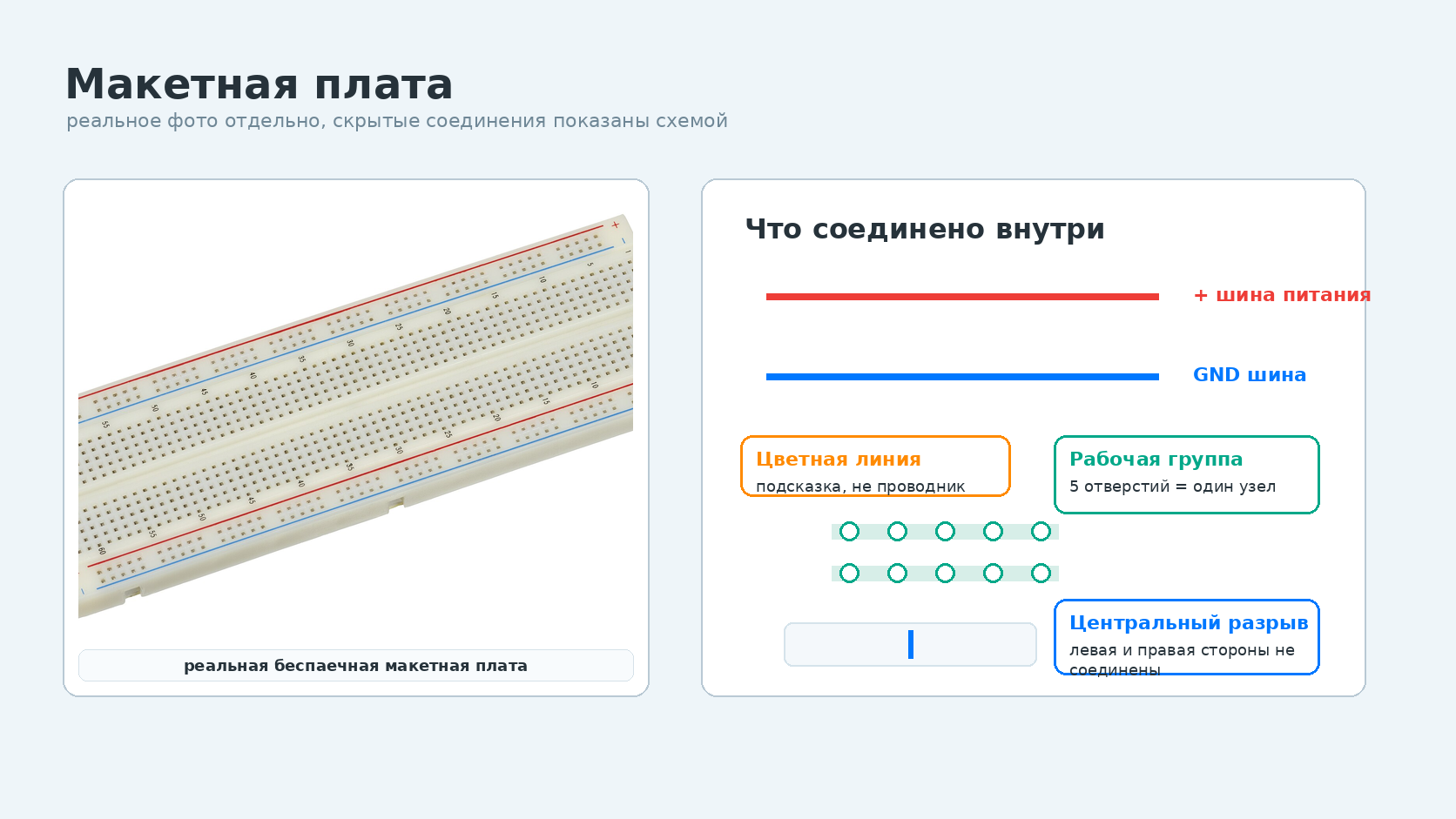

Под отверстиями макетной платы скрыты металлические контактные полоски. В рабочем поле типичная полоска соединяет группу из пяти отверстий, две половины поля разделяет центральный разрыв, а длинные боковые шины помогают распределять питание. Цветная линия рядом с шиной — только подсказка: реальные соединения конкретной платы нужно проверить по её устройству или мультиметром.

Зачем это нужно

Робот не начинает работу сразу с готовой печатной платы. Сначала инженеру нужно проверить отдельные части: загорается ли индикатор, меняется ли сигнал кнопки, получает ли датчик подходящее питание, правильно ли контроллер видит его выход. Если каждое изменение паять, поиск ошибки займёт больше времени, а компоненты и дорожки придётся многократно нагревать.

Макетная плата разделяет задачу на короткие проверяемые шаги. Можно собрать только цепь светодиода, убедиться в её работе, затем добавить кнопку и лишь после этого подключить вход контроллера. Если результат отличается от схемы, расположение перемычек видно сверху и его легко сравнить с планом.

Макетная плата подходит для учебных и проверочных схем низкого постоянного напряжения. Она не заменяет надёжное соединение в готовом мобильном роботе: вибрация может ослабить контакт, а длинные перемычки добавляют помехи и путаницу. После проверки прототип переносят на печатную или перфорированную плату, разъёмы либо другой способ монтажа, рассчитанный на эксплуатацию.

Главная идея

Отверстие само по себе не является отдельной «точкой провода». Несколько отверстий могут быть соединены одной скрытой металлической полоской и поэтому образуют один электрический узел. Два вывода, вставленные в одну такую группу, электрически соединены, даже если сверху между ними остаётся расстояние.

Удобно читать макетную плату в два слоя:

1. сверху находятся компоненты и видимые перемычки;
2. снизу расположена неизменная карта скрытых контактов.

Сначала определяют, какие точки должны быть одним узлом по принципиальной схеме. Затем для каждого узла выбирают одну контактную группу и вставляют в неё нужные выводы. Внешний рисунок проводов вторичен: главное — совпадение электрических узлов.

Что такое узел

Электрический узел — набор точек, соединённых проводником без компонентов между ними. На схеме один узел может быть нарисован длинной линией, а на макетной плате состоять из контактной группы и нескольких перемычек.

Что соединено внутри

Большинство полноразмерных беспаечных плат имеет рабочее поле, центральный разрыв и боковые шины. Однако размеры, ориентация и разрывы шин различаются у разных моделей. Слова «обычно» здесь существенны: перед сборкой посмотрите схему конкретной платы или прозвоните её без питания.

Область платы	Типичное внутреннее соединение	Для чего используют	Частая ошибка
контактная группа рабочего поля	пять соседних отверстий соединены одной пружинной полоской	общий узел для выводов компонентов и перемычек	считать, что соседняя группа тоже соединена
центральный разрыв	две стороны электрически разделены	установка микросхем в корпусе DIP и разведение независимых узлов	вставить оба вывода детали по одну сторону в один узел
боковая шина	длинный ряд отверстий объединяет питание или общий провод	распределение низкого напряжения по макету	не заметить разрыв шины посередине
цветная полоса	не проводит ток, а лишь помогает различать назначение	визуальная маркировка положительной и общей шины	принять цвет за гарантию полярности

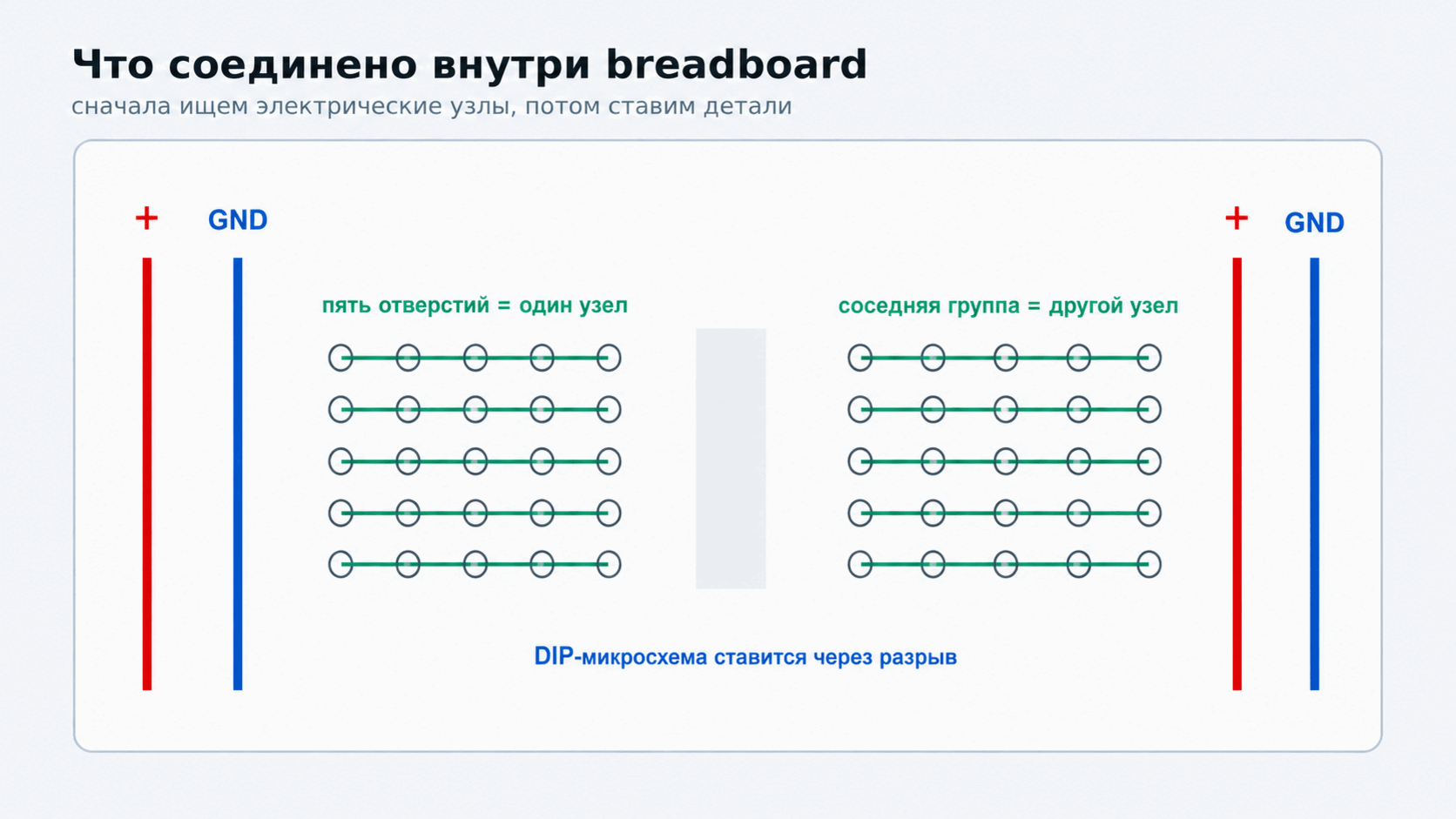

На иллюстрации зелёные полоски связывают ровно по пять отверстий. Группы по разные стороны центрального разрыва не касаются друг друга. Оранжевая и синяя длинные полосы относятся к шинам и не соединены с рабочими группами, пока вы не добавите перемычку.

На некоторых платах длинная шина разделена на две электрически независимые половины. Печатная цветная линия при этом может выглядеть непрерывной. Если питание есть в начале шины, но отсутствует в конце, это не обязательно поломка: половины, возможно, нужно связать отдельной перемычкой. Проверять такую гипотезу следует режимом прозвонки на полностью обесточенной плате.

Как разместить компонент

Каждый вывод компонента должен попасть в тот узел, который указан на схеме. У резистора два вывода должны находиться в разных контактных группах: тогда ток проходит через резистивный элемент. Если оба вывода вставить в одну пятёрку отверстий, скрытая полоска соединит их напрямую, и резистор окажется закорочен этим узлом.

Светодиод тоже имеет два отдельных вывода и требует правильной полярности. Его выводы помещают в разные группы, а ограничительный резистор включают последовательно. Нельзя ориентироваться только на геометрическую близость: два отверстия могут находиться рядом, но быть разделены центральным каналом, или выглядеть далеко друг от друга, но принадлежать длинной шине.

Микросхему в двухрядном корпусе DIP ставят поперёк центрального разрыва. Тогда выводы слева и справа попадают в независимые группы и не замыкаются друг с другом под корпусом. Распиновку микросхемы всё равно сверяют с её официальным описанием: макетная плата не определяет назначение выводов.

Кнопка с четырьмя ножками может иметь попарно соединённые выводы внутри корпуса. Поворот кнопки на 90 градусов способен изменить результат всей схемы. Перед установкой изучите документацию кнопки или найдите соединённые пары прозвонкой без питания.

Переносим схему на плату

Надёжная сборка начинается не с первой перемычки, а с карты узлов.

1. Нарисуйте принципиальную схему и отметьте все общие точки.
2. Отключите источник питания от макетной платы.
3. Назначьте боковым шинам роли, например питание и общий провод, и придерживайтесь выбранных цветов перемычек.
4. Разместите крупные компоненты так, чтобы их выводы попадали в независимые группы.
5. Добавляйте соединения от источника к нагрузке, сверяя каждый узел со схемой.
6. Проверьте полярность светодиодов, датчиков и электролитических компонентов по их документации.
7. Осмотрите плату сверху: нет ли согнутых выводов, случайно соприкасающихся ножек и перемычек, вставленных на одну позицию в сторону.
8. До подачи питания прозвоните ключевые цепи и убедитесь, что между шинами питания нет короткого замыкания.
9. Подайте только предусмотренное для компонентов низкое постоянное напряжение и наблюдайте за схемой во время первого включения.

Не переставляйте детали на включённой плате. Вывод может на мгновение коснуться соседней группы и создать путь, которого нет на схеме. Сначала отключите источник, затем измените монтаж и повторите проверку.

Пример: индикатор состояния робота

Пусть контроллер должен включать отдельный светодиод, когда робот готов к движению. Схема содержит цифровой выход контроллера, ограничительный резистор, светодиод и общий провод. На макетной плате это четыре логических шага:

• вывод контроллера и первый вывод резистора входят в один узел;
• второй вывод резистора и анод светодиода входят в следующий узел;
• катод светодиода соединяется с общей шиной;
• общая шина связывается с выводом GND контроллера.

Номинал резистора и допустимое напряжение выбирают по документации светодиода и контроллера, а не по цвету платы. Если индикатор не включился, питание сначала снимают. Затем проверяют, не попали ли оба вывода резистора в одну группу, совпадает ли полярность светодиода и действительно ли общая шина связана с GND.

Пример: трёхпроводный датчик

У модулей датчиков часто встречаются три контакта: питание, общий провод и сигнал. Это не универсальный порядок — маркировку и допустимое напряжение нужно смотреть в документации конкретного модуля. После проверки распиновки питание датчика можно привести от шины, общий провод — от общей шины, а сигнал — отдельной перемычкой к входу контроллера.

Если источник датчика и контроллер используют общий опорный потенциал, их GND связывают в соответствии со схемой устройства. Но соединять произвольные источники только потому, что их провода одного цвета, нельзя. Сначала проверяют совместимость источников и рекомендации производителя.

Как читать плату без ошибок

При отладке полезно задавать каждому соединению три вопроса:

Вопрос	Что проверить
Какие точки должны быть одним узлом?	принципиальную схему, а не внешний вид проводов
Какие отверстия уже соединены внутри?	карту контактов платы или прозвонку без питания
Что находится между двумя узлами?	компонент, перемычка либо намеренный разрыв

Хороший макет можно проследить от источника к нагрузке без догадок. Перемычки короткие, цвета используются последовательно, а каждый компонент остаётся доступным для щупа мультиметра. Если схема стала плотной и её трудно читать, лучше перенести часть цепи на свободную область, чем добавлять ещё один провод поверх клубка.

Практика

Задание 1. Карта контактов

Возьмите обесточенную макетную плату. Нарисуйте её центральный разрыв, рабочие группы и шины. Режимом прозвонки проверьте несколько соседних отверстий и отметьте фактические соединения. Отдельно выясните, имеют ли боковые шины разрыв посередине.

Задание 2. Перенос узлов

Нарисуйте схему из батарейного держателя низкого напряжения, выключателя, резистора и светодиода. Назовите каждый узел, затем составьте план размещения на макетной плате. Сначала соберите макет без источника и попросите напарника проверить соответствие схеме.

Задание 3. Поиск смещения

Соберите две внешне похожие обесточенные раскладки: в первой вывод компонента находится в нужной пятёрке отверстий, во второй он смещён в соседнюю группу. Опишите, какой проверкой можно обнаружить различие до включения.

Задание 4. Разъём датчика

Выберите реальный низковольтный модуль датчика и найдите официальную схему его выводов. Спланируйте, где на макетной плате будут питание, общий провод и сигнал. Укажите, какие проверки нужно выполнить перед подключением контроллера. Не подавайте питание до проверки наставником.

Проверьте себя

• Почему пять отверстий контактной группы считаются одним электрическим узлом?
• Для чего нужен центральный разрыв?
• Почему оба вывода резистора нельзя помещать в одну соединённую группу?
• Чем цветная полоса рядом с шиной отличается от настоящего проводника?
• Почему длинную шину иногда приходится соединять перемычкой посередине?
• В каком состоянии должна находиться плата при перестановке компонентов и прозвонке?
• Зачем сравнивать макет с принципиальной схемой, если все провода видны сверху?

Ориентиры для самопроверки

Сначала ответьте без подсказки. Ответ можно считать полным, если вы:

• формулируете основную мысль своими словами;
• называете важные условия, ограничения или меры безопасности;
• для схемы, кода или расчёта показываете ход решения и ожидаемый результат.

Если один из пунктов объяснить не получается, найдите соответствующую главу статьи, перечитайте её и повторите ответ.

Словарь статьи

• Макетная плата — плата с пружинными контактами для временной сборки схем без пайки.
• Контактная группа — несколько отверстий, соединённых одной скрытой металлической полоской.
• Электрический узел — точки схемы, между которыми нет компонента и которые соединены проводником.
• Центральный разрыв — изолирующий канал между двумя половинами рабочего поля.
• Шина питания — длинная контактная группа для распределения питания или общего провода.
• Перемычка — короткий провод, соединяющий два узла макета.
• DIP — корпус микросхемы с двумя параллельными рядами выводов.
• Прозвонка — проверка наличия непрерывного проводящего пути мультиметром на обесточенной цепи.
• Прототип — временная реализация, на которой проверяют идею и соединения.

Связанные темы

• Электрическая цепь — источник, проводники, нагрузка и замкнутый путь.
• Резисторы и делитель напряжения — роль резистора в собранной цепи.
• Светодиоды и полярность — направление подключения и ограничение тока.
• Мультиметр — проверка шин, узлов и соединений.
• Питание и безопасность — безопасное первое включение макета.
