Электрическая цепь
Робот начинает двигаться не потому, что в его корпусе просто лежат батареи, плата и моторы. Эти узлы должны быть соединены так, чтобы электрический заряд мог двигаться по непрерывному пути, а энергия источника — передаваться нагрузке. Такой путь вместе с подключёнными компонентами называют электрической цепью.
Простейшая электрическая цепь содержит источник, проводники и нагрузку. Ток может существовать, когда соединения образуют замкнутый путь между двумя выводами источника. Выключатель управляет этим путём: замкнутый пропускает ток, разомкнутый прерывает его.
Зачем это нужно
При сборке робота недостаточно знать названия деталей. Нужно уметь проследить путь питания от батарейного блока до платы, драйвера двигателя или датчика и обратно. Если на этом пути разъём отошёл, выключатель разомкнут или провод подключён не к тому контакту, узел не заработает даже при исправной программе.
Представьте, что контроллер запускается, а левый мотор молчит. Программа может быть правильной, но цепь привода прервана в разъёме. В другой ситуации оба мотора перестают работать при старте: причиной может быть не обрыв, а слишком большая нагрузка на источник. Сначала инженер определяет, какая цепь должна существовать, затем проверяет её участки.
Модель цепи помогает отделить электрическую задачу от механической и программной. Колесо может быть зажато механически, команда двигателя может быть равна нулю, а провод питания может быть оборван. Наблюдение одно — колесо не вращается, — но причины относятся к разным частям системы.
Главная идея

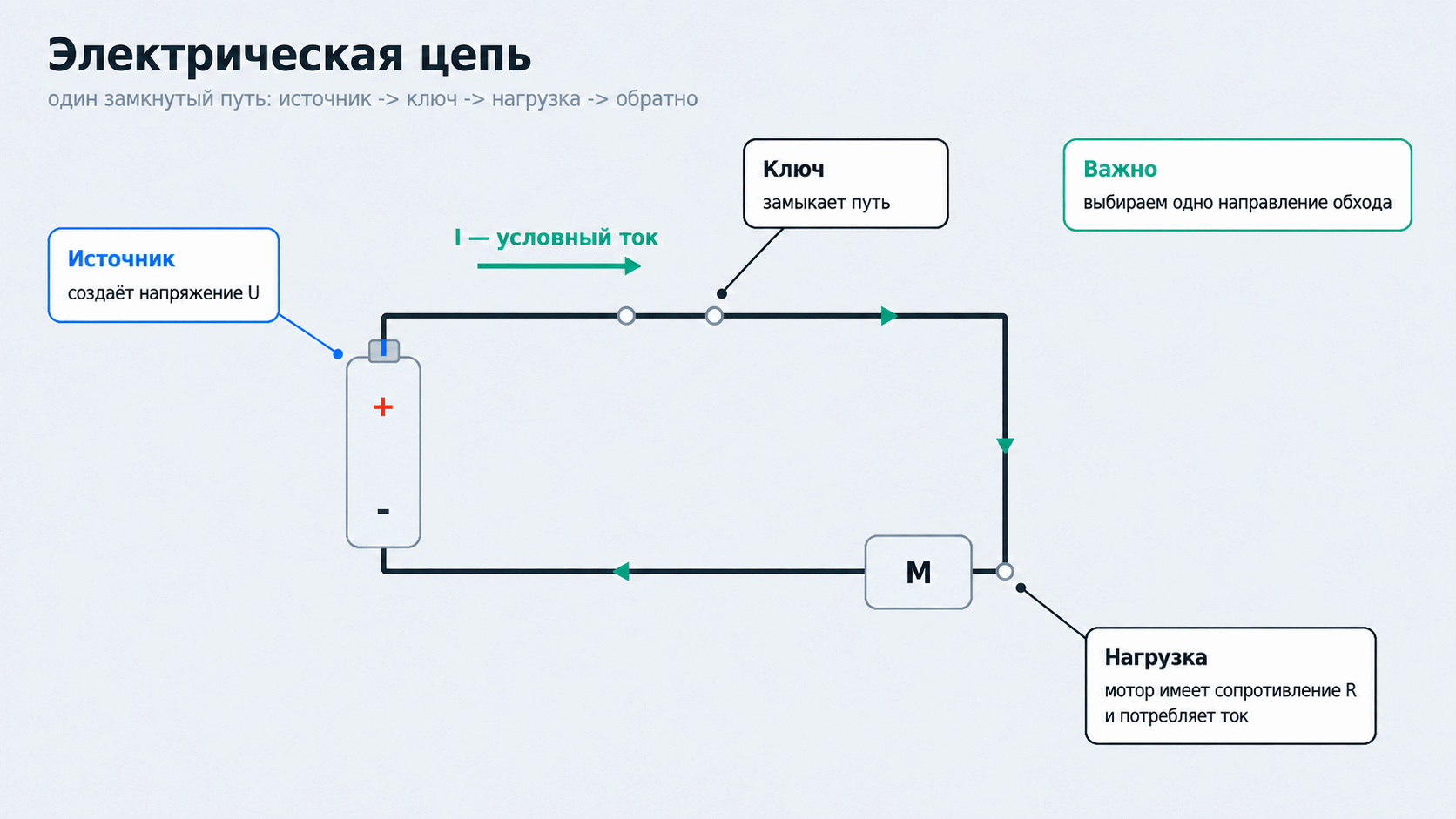

У цепи должен быть полный маршрут. Один вывод источника соединён проводниками с нагрузкой, а после нагрузки существует обратный путь к другому выводу источника. Источник поддерживает разность электрических потенциалов и передаёт энергию, а движущиеся заряды образуют ток.
Упрощённый маршрут можно записать так:
источник → выключатель → нагрузка → обратно к источнику
Стрелка показывает выбранное направление обхода, а не одностороннюю трубу внутри провода. В учебных схемах используют направление условного тока от положительного вывода источника к отрицательному во внешней цепи. В металлических проводниках электроны в среднем движутся в противоположную сторону. Для чтения схем и анализа робота обычно достаточно договорённости об условном токе.
Цепь — реальные соединённые компоненты. Электрическая схема — их условное графическое представление. На схеме форма провода или расстояние между символами не обязаны совпадать с физической сборкой, но все электрические соединения должны совпадать.
Основные части цепи
В разных устройствах детали выглядят по-разному, но выполняют несколько основных ролей.
| Часть | Что делает | Пример в учебном роботе |
|---|---|---|
| источник | поддерживает разность потенциалов и передаёт энергию цепи | батарейный держатель или безопасный лабораторный источник постоянного напряжения |
| проводник | соединяет выводы компонентов и создаёт путь для заряда | медный провод, дорожка печатной платы, контакт разъёма |
| нагрузка | преобразует электрическую энергию в другую форму | мотор — в механическое движение, светодиод — в свет |
| элемент управления | соединяет, разъединяет или перенаправляет путь | выключатель, электронный ключ в драйвере мотора |
| защита | ограничивает последствия ненормального режима | предохранитель или электронная защита источника |
Не каждая цепь содержит отдельный механический выключатель. Контроллер управляет приводом через электронные ключи драйвера, но смысл остаётся прежним: ключ разрешает или запрещает ток по определённому пути.
Провод тоже является компонентом, хотя в простом расчёте его сопротивлением часто пренебрегают. Контакт разъёма и дорожка платы должны выдерживать ожидаемый ток. Повреждённый, плохо зажатый или окисленный контакт может изменить работу всей цепи.

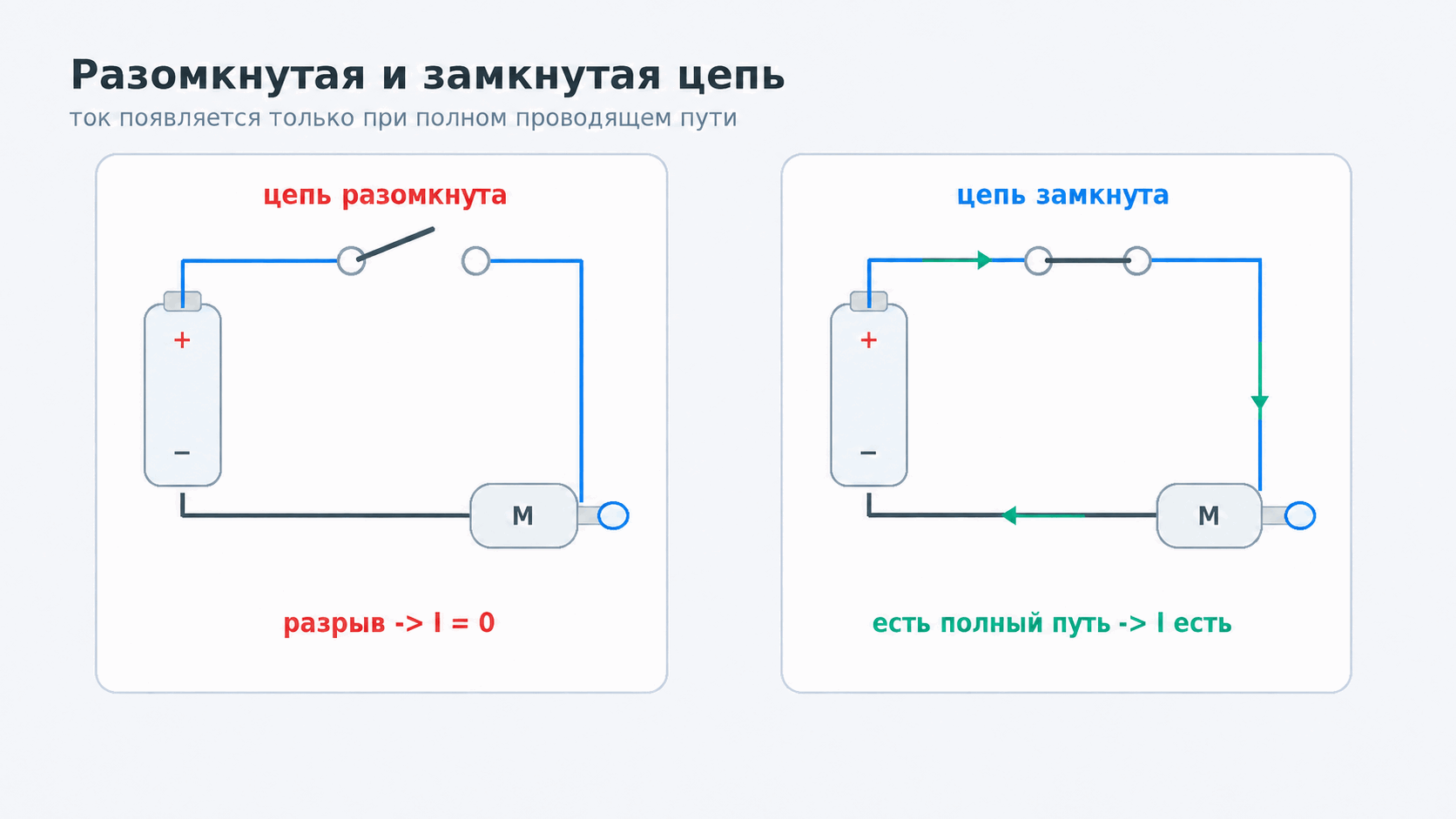

Замкнутая и разомкнутая цепь
У выключателя есть два базовых состояния. При разомкнутых контактах между ними остаётся промежуток: непрерывного проводящего пути нет. При замкнутых контактах путь восстанавливается.
| Состояние | Проводящий путь | Ток в идеальной простой модели | Наблюдаемое действие нагрузки |
|---|---|---|---|
| выключатель разомкнут | прерван в одном месте | отсутствует | мотор не вращается |
| выключатель замкнут | непрерывен | существует и определяется всей цепью | мотор может вращаться |
| провод отсоединён | прерван в месте обрыва | отсутствует | нагрузка не работает |
Слово «замкнутая» не означает «опасно замкнутая». Исправная цепь через предусмотренную нагрузку должна быть замкнутой во время работы. Опасный ненормальный случай — короткое замыкание, когда между выводами источника появляется путь с очень малым сопротивлением в обход полезной нагрузки. Ток тогда может стать чрезмерным, нагреть проводники и повредить источник.
Не соединяйте выводы батареи проводом напрямую и не пытайтесь наблюдать нагрев или искру. В учебной работе используйте только подготовленный низковольтный стенд с ограничением тока и выполняйте правила преподавателя. Состояние цепи можно изучать по схеме без опасного опыта.
Что происходит с энергией и зарядом
Полезно различать две вещи: заряд движется по цепи, а энергия передаётся от источника нагрузке. Мотор не «расходует электроны». Заряд не исчезает внутри его обмотки; электрическое поле совершает работу, и часть переданной энергии превращается в механическую, часть — в тепловую.
Источник тоже не является бесконечным запасом тока. Батарея за счёт химических процессов поддерживает разность потенциалов, пока у неё остаётся доступная энергия и условия работы не выходят за допустимый режим. Как именно связаны напряжение, ток и сопротивление, разберём в следующем уроке.
В простой последовательной цепи без разветвлений установившийся ток одинаков на всех её участках. Заряд не может постоянно накапливаться в одном обычном проводе: сколько заряда за единицу времени вошло в участок, столько же должно выйти. Это не означает, что напряжение одинаково на всех компонентах — напряжение всегда сравнивает потенциалы двух точек.
Как читать простую схему
Начинайте не с формы рисунка, а с узлов и соединений.
- Найдите два вывода источника.
- От одного вывода ведите пальцем по линии, не перепрыгивая через разрывы.
- Отметьте все компоненты, через которые проходит маршрут.
- Убедитесь, что маршрут возвращается к другому выводу источника.
- Найдите выключатели и определите, замкнуты ли их контакты.
- Проверьте, нет ли ветви, обходящей нагрузку путём с малым сопротивлением.
На принципиальной схеме пересечение линий не всегда означает соединение. Соединённые проводники обычно имеют обозначенный узел, а линии без узла могут просто пересекаться. Конкретное правило зависит от принятого графического стандарта, поэтому при сомнении смотрят легенду схемы или документацию устройства.
Узел — совокупность точек цепи, электрически соединённых проводниками. В простой модели все точки одного идеального узла имеют одинаковый потенциал.
Пример: цепь привода колеса
В ровере батарейный блок не подключают напрямую к выводам микроконтроллера и мотора. Между контроллером и мотором находится драйвер. Контроллер посылает слабый управляющий сигнал, а электронные ключи драйвера коммутируют путь тока через обмотку мотора.
Электрическую часть можно разделить на две связанные, но разные цепи:
- силовая цепь: источник питания → драйвер → обмотка мотора → обратно к источнику;
- управляющая цепь: контроллер → управляющий вход драйвера → общий опорный узел.
Если управляющая команда есть, но силовой путь разорван, мотор не заработает. Если питание драйвера присутствует, но нет корректного управляющего сигнала, результат будет тем же. Поэтому в диагностике полезно отдельно проверять энергию и управление.
Пример: датчик расстояния
У модуля датчика обычно есть цепь питания и сигнальные соединения. Питание требует пути от положительного вывода подходящего источника через электронику датчика к общему проводу. Сигнальная линия передаёт изменение напряжения относительно общего опорного узла; сама по себе одинокая сигнальная жила без общего электрического контекста может не дать корректного результата.
Здесь слово «цепь» уже относится не к одной петле с лампой, а к сети из нескольких ветвей. Простая модель замкнутого пути остаётся полезной: для каждого рабочего тока должен существовать маршрут туда и обратно.
Что запомнить о цепи
- ток связан с движением электрического заряда;
- для установившегося тока нужен замкнутый проводящий путь;
- источник, проводники и нагрузка — минимальные роли простой цепи;
- выключатель намеренно размыкает или замыкает путь;
- нагрузка получает энергию, но заряд в ней не исчезает;
- условный ток во внешней цепи показывают от «плюса» к «минусу»;
- короткое замыкание — ненормальный путь малого сопротивления в обход нагрузки, его нельзя создавать как опыт;
- схема передаёт электрические соединения, а не внешний вид сборки.
Практика
- Нарисуйте принципиальную схему из батарейного блока, выключателя и мотора. Сделайте два варианта: с разомкнутым и замкнутым выключателем. Отметьте непрерывный маршрут условного тока только там, где он существует.
- Получите у преподавателя фотографию или схему низковольтного стенда. Для каждого провода запишите, какие два вывода он соединяет. Не переставляйте провода на включённом стенде.
- На схеме ровера выделите разными цветами силовую цепь мотора и управляющую связь между контроллером и драйвером. Объясните, почему это не один и тот же путь.
- Найдите на предложенной схеме источник, две нагрузки, элемент управления и общий узел. Для каждой нагрузки проследите путь возврата к источнику.
- Придумайте три причины, по которым мотор не вращается: одну электрическую, одну программную и одну механическую. Укажите наблюдение, которое помогло бы различить эти причины без создания короткого замыкания.
- Перерисуйте запутанную физическую проводку в аккуратную принципиальную схему. Сохраните все соединения, но расположите компоненты так, чтобы путь был понятен.
Готовых ответов нет: результатом должны стать ваши схемы, маршруты и аргументированная диагностика.
Проверьте себя
- Какие три роли обязательны в простейшей рабочей цепи?
- Почему мотор не работает при одном разомкнутом контакте последовательной цепи?
- Чем электрическая цепь отличается от её схемы?
- Что называют нагрузкой?
- В каком направлении принято показывать условный ток во внешней цепи?
- Почему утверждение «мотор расходует электроны» неверно?
- Чем нормальная замкнутая цепь через нагрузку отличается от короткого замыкания?
- Зачем отдельно рассматривать силовую и управляющую цепи привода?
Сначала ответьте без подсказки. Ответ можно считать полным, если вы:
- формулируете основную мысль своими словами;
- называете важные условия, ограничения или меры безопасности;
- для схемы, кода или расчёта показываете ход решения и ожидаемый результат.
Если один из пунктов объяснить не получается, найдите соответствующую главу статьи, перечитайте её и повторите ответ.
Словарь статьи
| Термин | Значение |
|---|---|
| электрическая цепь | компоненты и соединения, образующие пути для электрического тока |
| источник | устройство, поддерживающее разность потенциалов и передающее энергию цепи |
| проводник | материал или компонент, по которому заряд может перемещаться |
| нагрузка | компонент, преобразующий полученную электрическую энергию |
| замкнутая цепь | цепь с непрерывным проводящим путём через предусмотренные компоненты |
| разомкнутая цепь | цепь, в которой проводящий путь прерван |
| короткое замыкание | ненормальный путь малого сопротивления, обходящий полезную нагрузку |
| условный ток | принятое направление движения положительного заряда |
| узел | электрически соединённые точки цепи |
| принципиальная схема | графическое представление компонентов и электрических связей между ними |
