Питание и безопасность

Даже правильно собранная схема не заработает без подходящего источника энергии. Но надписи «5 В» на плате недостаточно: нужно проверить полярность, допустимый ток, пусковое потребление моторов, разъём и способ защиты от ошибки. Неподходящее питание может вызвать перезапуски контроллера, нагрев проводов и повреждение компонентов.

В этом уроке рассматриваются только готовые низковольтные источники постоянного тока: батарейные отсеки, штатные аккумуляторные блоки с защитой и лабораторные источники под наблюдением преподавателя. Сетевые розетки, внутренняя часть адаптеров и сборка литиевых батарей не относятся к учебной практике.

Коротко

Источник должен подходить нагрузке по напряжению, полярности и разъёму, а по току — обеспечивать её максимальное ожидаемое потребление. Перед изменением проводов питание отключают. Первый запуск выполняют с ограничением тока и готовым выключателем. Неперезаряжаемые элементы не заряжают, а повреждённые аккумуляторы не используют.

Зачем это нужно

Контроллер, датчики и моторы ведут себя по-разному. Логическая часть обычно потребляет сравнительно ровный ток, а двигатель в момент старта или остановки вала может запросить заметно больше. Если источник не выдерживает такой кратковременный режим, напряжение проседает: робот дёргается, контроллер перезапускается, показания датчиков становятся нестабильными.

Есть и обратная проблема. Источник с неверным напряжением или перепутанной полярностью способен повредить плату ещё до запуска программы. Поэтому инженер проверяет питание как отдельную подсистему, а не считает его «двумя последними проводами».

Главная идея

Нагрузка берёт такой ток, который определяется её схемой и режимом работы; надпись «2 А» на исправном источнике обычно означает максимальный ток, который он способен отдать в заданных условиях, а не ток, который он обязательно «втолкнёт» в устройство. При этом напряжение источника должно находиться в допустимом диапазоне каждого подключённого узла.

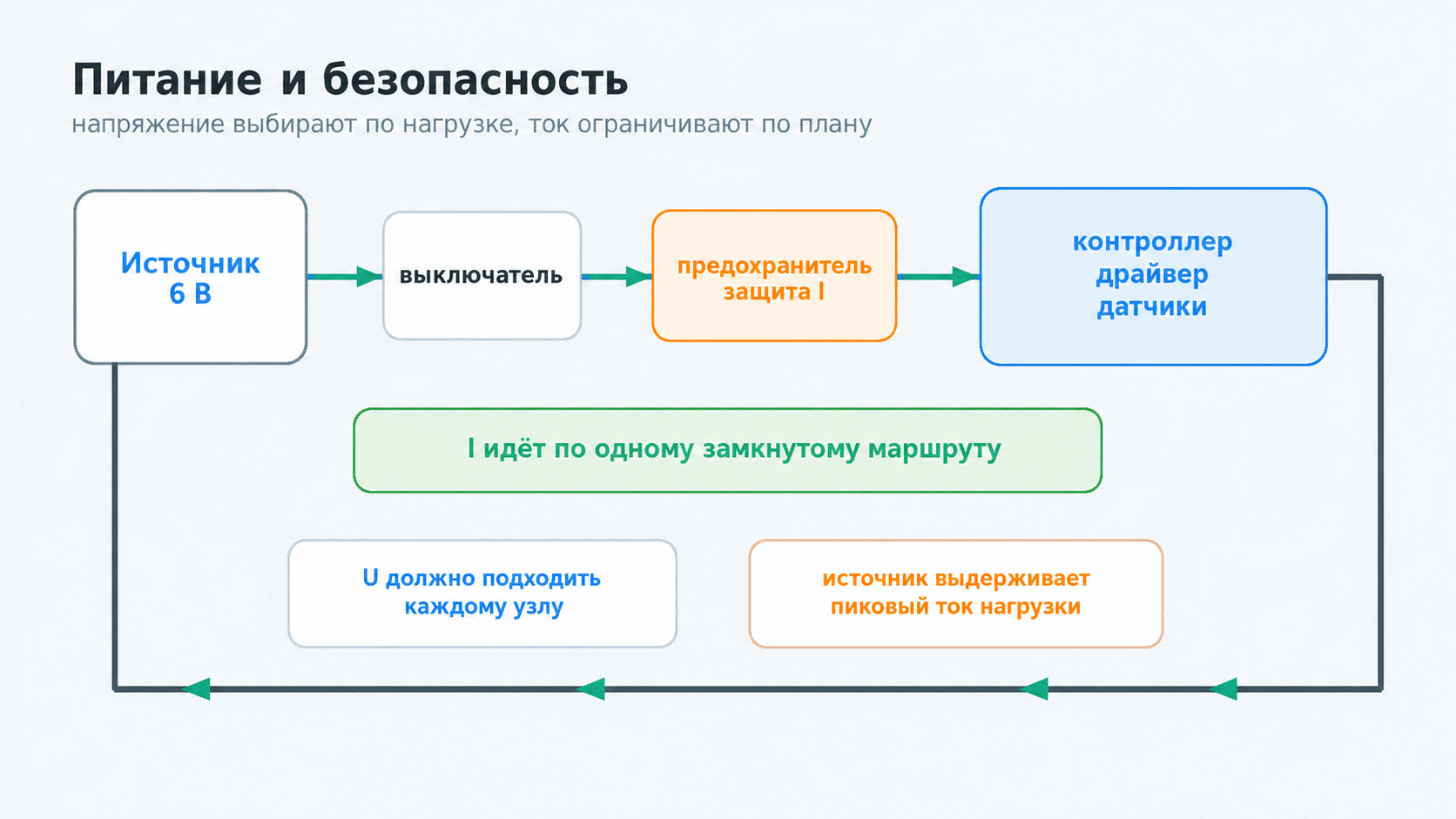

Подбор можно представить как последовательность проверок:

допустимое напряжение -> полярность -> пиковый ток -> разъём и провода -> защита -> пробный запуск

Ни один пункт не заменяет остальные. Большой запас по току не исправляет слишком высокое напряжение, а правильный разъём не гарантирует правильную полярность.

Четыре параметра источника

Параметр	Что проверяем	Что может случиться при ошибке
напряжение, В	входит ли значение в диапазон платы, драйвера и нагрузки	слишком низкое вызывает нестабильность, слишком высокое может повредить узел
полярность	куда приходят «плюс» и общий провод	обратное подключение может не дать схеме работать или повредить её
допустимый ток, А	хватает ли источника для пикового режима	просадка напряжения, перезапуск, срабатывание защиты или нагрев источника
мощность, Вт	не превышается ли произведение напряжения и тока	источник работает за пределами допустимого режима
разъём и провода	совпадают ли распиновка, сечение и надёжность контакта	плохой контакт, нагрев, прерывистая работа

Электрическая мощность вычисляется по формуле:

P = U · I

Если низковольтный стенд работает при 6 В и в пике потребляет 1,5 А, нагрузке требуется до 9 Вт в этом режиме:

P = 6 В · 1,5 А = 9 Вт

Это расчёт для проверки, а не разрешение подключать любой источник с надписью «9 Вт». Ещё должны совпасть допустимое напряжение, полярность, форма разъёма и требования документации конкретных компонентов.

Считаем ток для робота

Сначала составляют перечень потребителей. Для примера предположим, что документация узлов указывает следующие максимальные значения в выбранном режиме:

Узел	Ожидаемый ток
контроллер и датчики	0,18 А
левый мотор при пуске	0,65 А
правый мотор при пуске	0,65 А
световая индикация	0,04 А

Если оба мотора могут стартовать одновременно, оценка пика равна

Iпик = 0,18 + 0,65 + 0,65 + 0,04 = 1,52 А

Источник с допустимым током меньше этого значения — плохой кандидат. Итоговый запас выбирают по документации и измерениям реального стенда: универсального процента для всех роботов нет. Особенно важно найти пусковой ток и ток при остановленном валу двигателя, а не опираться только на спокойное вращение без нагрузки.

Не останавливайте вал ради опыта

Ток остановленного двигателя узнают из документации или проверяют на специально оборудованном стенде по инструкции преподавателя. Не удерживайте колесо рукой и не замыкайте выводы источника, чтобы «посмотреть, что получится».

Почему короткое замыкание опасно даже при низком напряжении

Короткое замыкание — нежелательный путь с очень малым сопротивлением между выводами источника. По закону Ома уменьшение сопротивления при том же напряжении увеличивает ток. Реальный ток ограничат внутреннее сопротивление батареи, провода и защита, но он всё равно может оказаться достаточным для быстрого нагрева проводника или элемента питания.

Поэтому в цепи питания применяют несколько уровней защиты:

• выключатель или разъём, которым можно быстро снять питание;
• ограничение тока лабораторного источника при первом запуске;
• правильно подобранный предохранитель или другой аппарат защиты от сверхтока;
• защиту от обратной полярности, если она предусмотрена разработчиком;
• держатели и корпуса, не позволяющие случайно коснуться выводов металлом.

Предохранитель не выбирают «на глаз»: учитывают нормальный и пусковой ток, напряжение, время срабатывания и отключающую способность. Для готового набора используют номинал из его документации. Самостоятельный расчёт защиты — отдельная инженерная задача.

Логика и моторы: одна система, разные нагрузки

Моторы создают импульсную нагрузку и электрические помехи. Во многих роботах логика и моторный драйвер имеют разные входы питания. Например, документация драйвера DRV8833 отдельно обозначает моторное питание и указывает общую землю логической и моторной частей.

Практическое правило такое:

1. Питание мотора подают на вход моторного драйвера, а не прямо на сигнальный вывод контроллера.
2. Диапазон моторного источника сверяют с документацией драйвера и двигателя.
3. Если используются раздельные источники, общий провод соединяют только так, как показывает схема конкретного драйвера.
4. Не соединяют выходы двух источников параллельно без явного разрешения их документации.
5. Моторы не питают от USB-порта компьютера, если документация готовой системы прямо не допускает такой режим и его пиковый ток.

«Общая земля» здесь означает общий опорный потенциал для сигналов, а не защитное заземление электросети. Эти понятия нельзя смешивать.

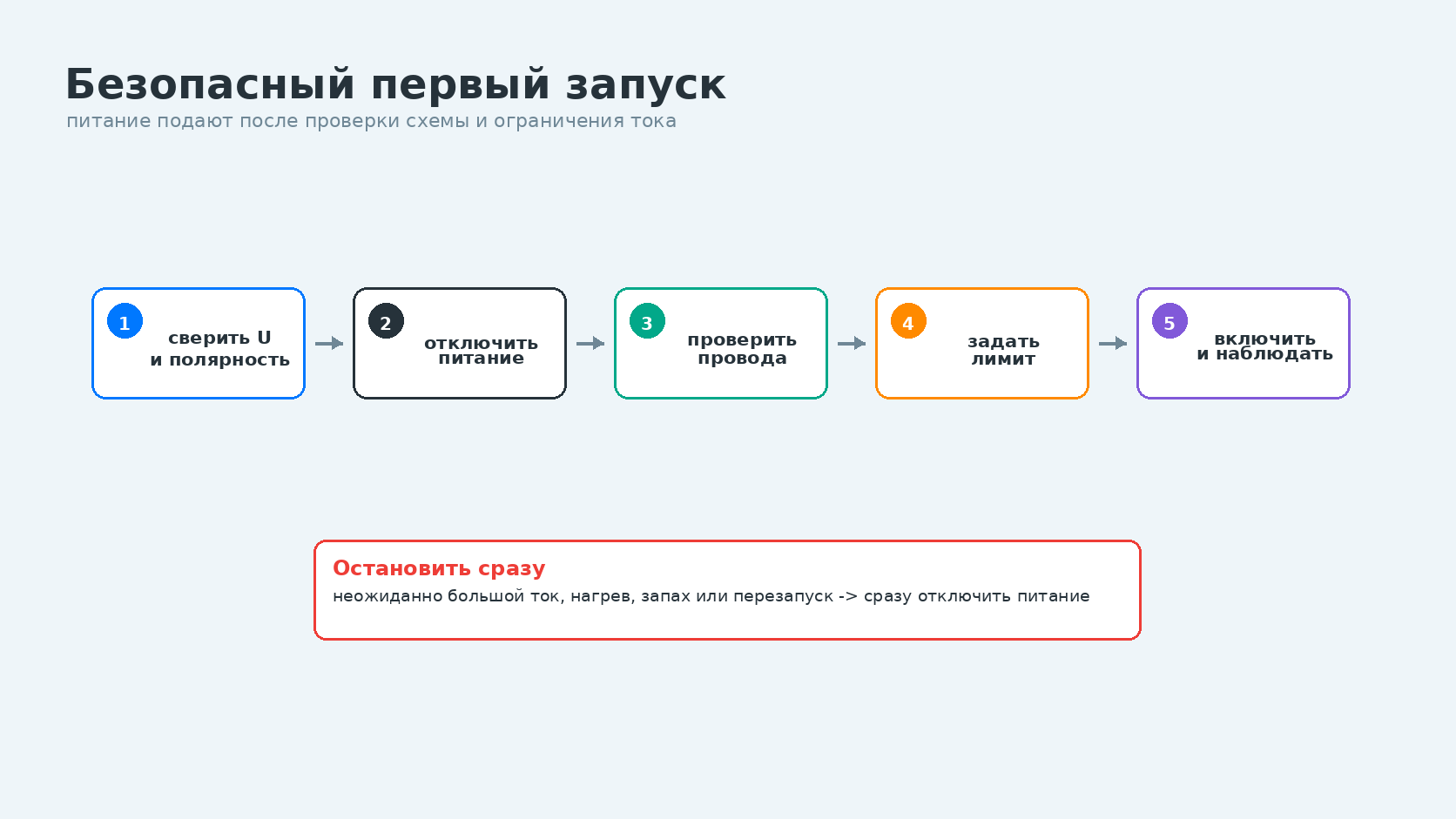

Безопасный первый запуск

Первый запуск выполняют на устойчивом негорючем столе, без металлического мусора и жидкости. Колёса робота лучше поднять над поверхностью на надёжной подставке, чтобы неожиданная команда не отправила его со стола.

До подачи питания

1. Сверьте напряжение и распиновку с документацией каждого узла.
2. Отключите источник и убедитесь, что индикатор выхода погас.
3. Осмотрите провода: нет ли надрезов, оголённых жил и свободных концов.
4. Проверьте полярность мультиметром или по однозначной маркировке готового кабеля.
5. Убедитесь, что рядом есть доступный выключатель или разъём отключения.
6. Для лабораторного источника установите безопасное начальное ограничение тока по плану испытания.
7. Проверьте, что провода не попадут в колёса и редукторы.

После подачи питания

Сначала наблюдают за показаниями источника и поведением схемы, не касаясь проводников. Неожиданно высокий ток, повторные перезапуски, нагрев, запах, треск, вздутие элемента или дым — причины немедленно отключить питание. Повторный запуск допустим только после поиска причины вместе с преподавателем или инженером.

Переставлять перемычку на макетной плате при включённом источнике нельзя. Сначала отключите питание, затем измените схему и снова пройдите короткую проверку.

Батарейки и аккумуляторы — не одно и то же

Первичный элемент рассчитан на одноразовый разряд. Аккумулятор допускает заряд, но только совместимым зарядным устройством и в пределах требований изготовителя. Внешне элементы похожего размера могут иметь разную химию и напряжение.

Ситуация	Безопасное действие
элемент не имеет явной маркировки rechargeable	не пытаться его заряжать
батарея вздулась, потекла, повреждена или необычно греется	прекратить использование, не прокалывать и не разбирать; обратиться к ответственному взрослому и следовать указаниям изготовителя
аккумулятору нужен заряд	использовать только совместимое штатное зарядное устройство
использованный литиевый элемент нужно утилизировать	не класть в обычный мусор; передать в специализированный пункт по местным правилам
отдельные элементы отличаются типом, возрастом или зарядом	не смешивать их в одном держателе без разрешения документации

EPA отдельно предупреждает, что литий-ионные аккумуляторы не следует выбрасывать в бытовой мусор или обычный контейнер вторсырья. При повреждении нужно запрашивать инструкции у изготовителя или местной службы опасных отходов. Не пытайтесь самостоятельно «разрядить до нуля», вскрыть или восстановить повреждённый аккумулятор.

Граница учебного стенда

Не открывайте сетевые адаптеры, зарядные устройства и аккумуляторные сборки. Не работайте с розеткой и оголёнными сетевыми проводами. Если кабель, вилка или корпус адаптера повреждены, не включайте устройство и передайте его квалифицированному специалисту.

Что запомнить

1. Напряжение источника должно соответствовать диапазону нагрузки.
2. Допустимый ток источника должен покрывать максимальное ожидаемое потребление, включая пуск моторов.
3. Мощность связана с напряжением и током формулой P = U · I.
4. Все изменения схемы выполняют при снятом питании.
5. Первый запуск проводят с доступным отключением и, если возможно, ограничением тока.
6. Короткое замыкание нельзя использовать как эксперимент.
7. Первичные элементы не заряжают, а повреждённые аккумуляторы не используют и не разбирают.
8. Для моторов и логики следуют схеме питания конкретного драйвера.

Практика

Задание 1. Паспорт питания робота

По документации учебного робота выпишите допустимые напряжения контроллера, датчиков, моторного драйвера и двигателей. Отдельно укажите рабочий и пиковый токи, если они приведены. Отметьте параметры, которых не хватает для уверенного выбора источника.

Задание 2. Расчёт без подключения

Для предложенного преподавателем набора низковольтных модулей оцените общий ток в самом тяжёлом штатном режиме и требуемую мощность источника. Объясните, какие узлы могут работать одновременно и почему нельзя складывать только их средние значения.

Задание 3. Карта рисков

Составьте таблицу из пяти возможных ошибок: неверная полярность, завышенное напряжение, слабый источник, свободный провод и перестановка перемычки под питанием. Для каждой укажите признак, способ предотвращения и безопасное действие оператора. Схему не включайте.

Задание 4. Чек-лист первого запуска

Создайте короткий чек-лист для конкретного робототехнического стенда. Другой участник команды должен суметь выполнить проверку только по вашему листу, не догадываясь о порядке действий. Готовых ответов в схему не подставляйте: каждое значение возьмите из документации оборудования.

Проверьте себя

• Что означает токовый номинал источника и почему он не равен току нагрузки во всех режимах?
• Какие четыре параметра нужно сверить до подключения источника?
• Почему моторы учитывают по пусковому, а не только по рабочему току?
• Что происходит при коротком замыкании и почему низкое напряжение не отменяет риск нагрева?
• Чем ограничение тока отличается от установки напряжения?
• Зачем логике и моторному драйверу может понадобиться общий провод?
• Почему нельзя заряжать элемент только потому, что он подходит по размеру к зарядному устройству?
• Какие признаки требуют немедленного отключения стенда?

Ориентиры для самопроверки

Сначала ответьте без подсказки. Ответ можно считать полным, если вы:

• формулируете основную мысль своими словами;
• называете важные условия, ограничения или меры безопасности;
• для схемы, кода или расчёта показываете ход решения и ожидаемый результат.

Если один из пунктов объяснить не получается, найдите соответствующую главу статьи, перечитайте её и повторите ответ.

Словарь статьи

• Источник питания — устройство или набор элементов, который поддерживает напряжение и передаёт энергию нагрузке.
• Нагрузка — часть цепи, потребляющая электрическую энергию: контроллер, датчик, двигатель или светодиод.
• Полярность — соответствие положительного и отрицательного выводов при подключении постоянного напряжения.
• Пиковый ток — наибольший ожидаемый ток в кратковременном штатном режиме.
• Ограничение тока — режим источника, не позволяющий выходному току превысить установленное значение.
• Короткое замыкание — нежелательный путь с очень малым сопротивлением, обходящий нормальную нагрузку.
• Предохранитель — устройство защиты, которое размыкает цепь при определённом сверхтоке.
• Первичный элемент — химический источник тока, не предназначенный для повторного заряда.
• Аккумулятор — перезаряжаемый химический источник энергии, которому требуется совместимый режим заряда.
• Общая земля — общий опорный провод низковольтных частей схемы.

Связанные темы

• Электрическая цепь — откуда берётся замкнутый путь тока.
• Напряжение, ток и сопротивление — как связаны основные электрические величины.
• Резисторы и делитель напряжения — почему резистор не заменяет источник питания или регулятор.
• Светодиоды и полярность — пример полярного компонента и ограничения тока.
• Макетная плата — как собирать и проверять временную схему.
• Мультиметр — как проверить напряжение и полярность до запуска.
