Промышленные роботы

Коротко

Промышленный робот - это робот для производственной среды. Чаще всего он многократно выполняет точные движения: берет детали, переносит их, сваривает, красит, упаковывает, проверяет или помогает автоматизировать участок производства.

Зачем это нужно

Промышленные роботы показывают, зачем робототехника нужна не только в учебных наборах и домашних устройствах. На заводе важно повторять действие одинаково много раз: взять деталь с конвейера, поставить ее в нужное место, нанести клей, выполнить сварной шов, уложить коробки на поддон. Человек может устать, отвлечься или сделать движение чуть иначе. Робот хорошо подходит для задач, где нужна повторяемость, точность и работа в заранее подготовленной зоне.

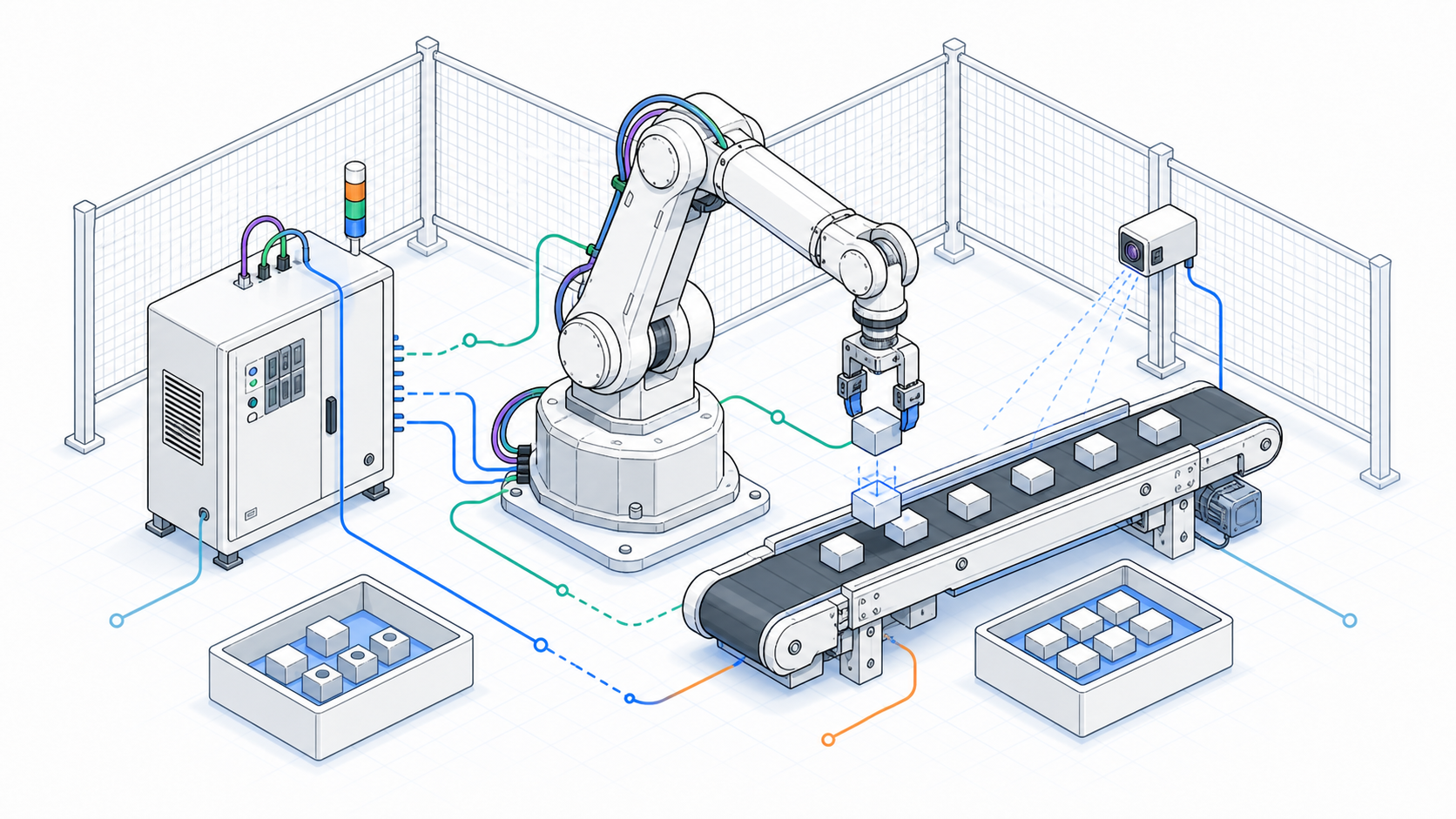

При этом промышленный робот не работает сам по себе. Обычно он стоит внутри производственной ячейки: рядом есть конвейер, контроллер, датчики, защитные ограждения, захват или другой инструмент. Программа задает траекторию, а датчики и система безопасности помогают не превратить быстрый механизм в опасность для людей.

Главная идея

Промышленного робота удобно понимать как часть производственного процесса.

деталь приходит -> робот выполняет операцию -> деталь уходит дальше

Сам робот - это не весь завод. Это манипулятор, контроллер, инструмент на конце руки и окружающая инфраструктура. Если убрать конвейер, детали не будут приходить. Если убрать захват, робот не сможет брать объект. Если убрать программу, манипулятор не узнает, куда двигаться.

Что такое манипулятор

Манипулятор - это механическая часть робота, похожая на руку из звеньев и суставов. На конце манипулятора закрепляют инструмент: захват, сварочную горелку, присоску, камеру или другой рабочий орган.

Где применяют промышленных роботов

Промышленные роботы встречаются в разных задачах. Они не обязательно выглядят одинаково: где-то нужен большой манипулятор, где-то компактный робот для быстрой сортировки, а где-то мобильная платформа на складе.

Задача	Что делает робот	Почему это удобно
Перемещение деталей	берет предмет и кладет в другое место	движение повторяется много раз
Сварка	ведет инструмент по заданной траектории	шов должен быть стабильным
Покраска	равномерно наносит покрытие	важны одинаковая скорость и расстояние
Упаковка	укладывает изделия в коробки или на поддон	легко автоматизировать повторяемый порядок
Контроль	подносит деталь к камере или датчику	можно быстро проверять одинаковые изделия
Склад	перемещает контейнеры или полки	маршрут и логистика задаются программой

В этой методичке удобно начинать с простого примера: робот берет одинаковые кубики с конвейера и складывает их в лоток. В такой задаче уже есть почти все элементы настоящей промышленной ячейки: вход деталей, операция, выход результата и правила безопасности.

Точность и повторяемость

Промышленному роботу важно не просто двигаться, а возвращаться в нужные точки много раз. Если он каждый раз берет деталь чуть в другом месте, захват может промахнуться. Если сварочный инструмент идет по разной траектории, качество детали изменится.

Для этого в программе задают точки, скорости, последовательность движений и действия инструмента. Например:

подъехать к детали
закрыть захват
перенести деталь к лотку
открыть захват
вернуться в исходное положение

Такой цикл может повторяться сотни и тысячи раз. Робот не понимает смысл детали как человек, но точно выполняет заданную последовательность.

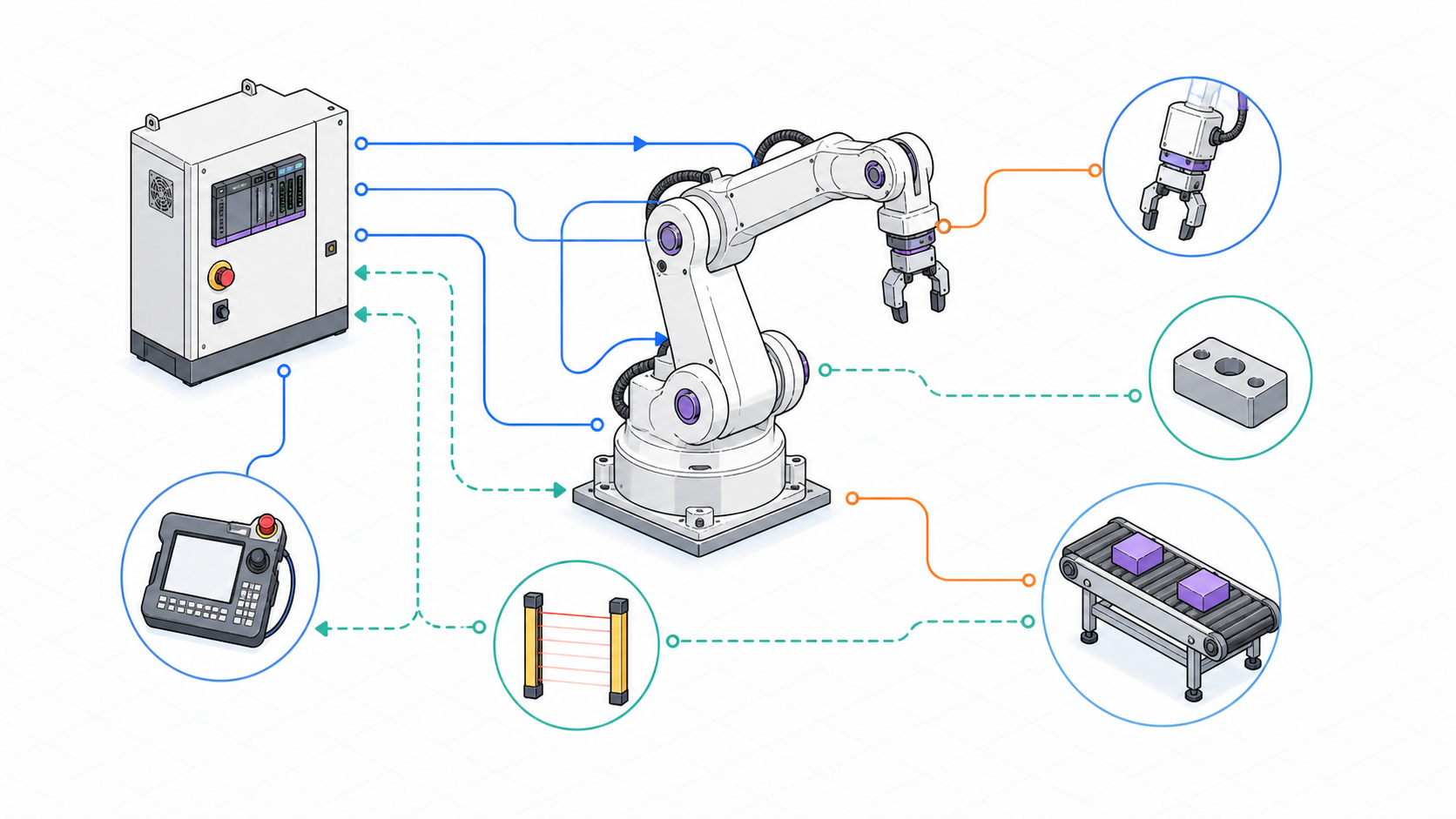

Роботизированная ячейка

Промышленный робот почти всегда работает в окружении других устройств. Это окружение называют роботизированной ячейкой.

Часть ячейки	Зачем нужна
Робот-манипулятор	выполняет движение
Контроллер	запускает программу и управляет приводами
Инструмент	берет, сваривает, режет, красит или измеряет
Датчики	сообщают о детали, положении, препятствии или состоянии оборудования
Конвейер или стол	подает детали в рабочую зону
Ограждение и защитные устройства	отделяют опасную зону или останавливают движение
Пульт обучения	помогает настроить точки и проверить программу

Что такое рабочая зона

Рабочая зона - пространство, куда может дотянуться робот и его инструмент. В промышленности эту зону продумывают заранее, потому что быстрый манипулятор может быть опасен.

Безопасность на производстве

Промышленный робот может двигаться быстро и с большой силой. Поэтому вокруг него проектируют защиту. Это не просто "забор вокруг машины", а часть инженерной системы. Ограждения, световые завесы, аварийные кнопки, датчики дверей и режимы наладки помогают сделать работу предсказуемой.

Отдельная тема - коллаборативные роботы, или коботы. Их проектируют для более близкой работы рядом с человеком, но это не означает, что такой робот можно ставить куда угодно без проверки. Для любой промышленной ячейки оценивают задачу, инструмент, скорость, массу детали и возможные ситуации контакта.

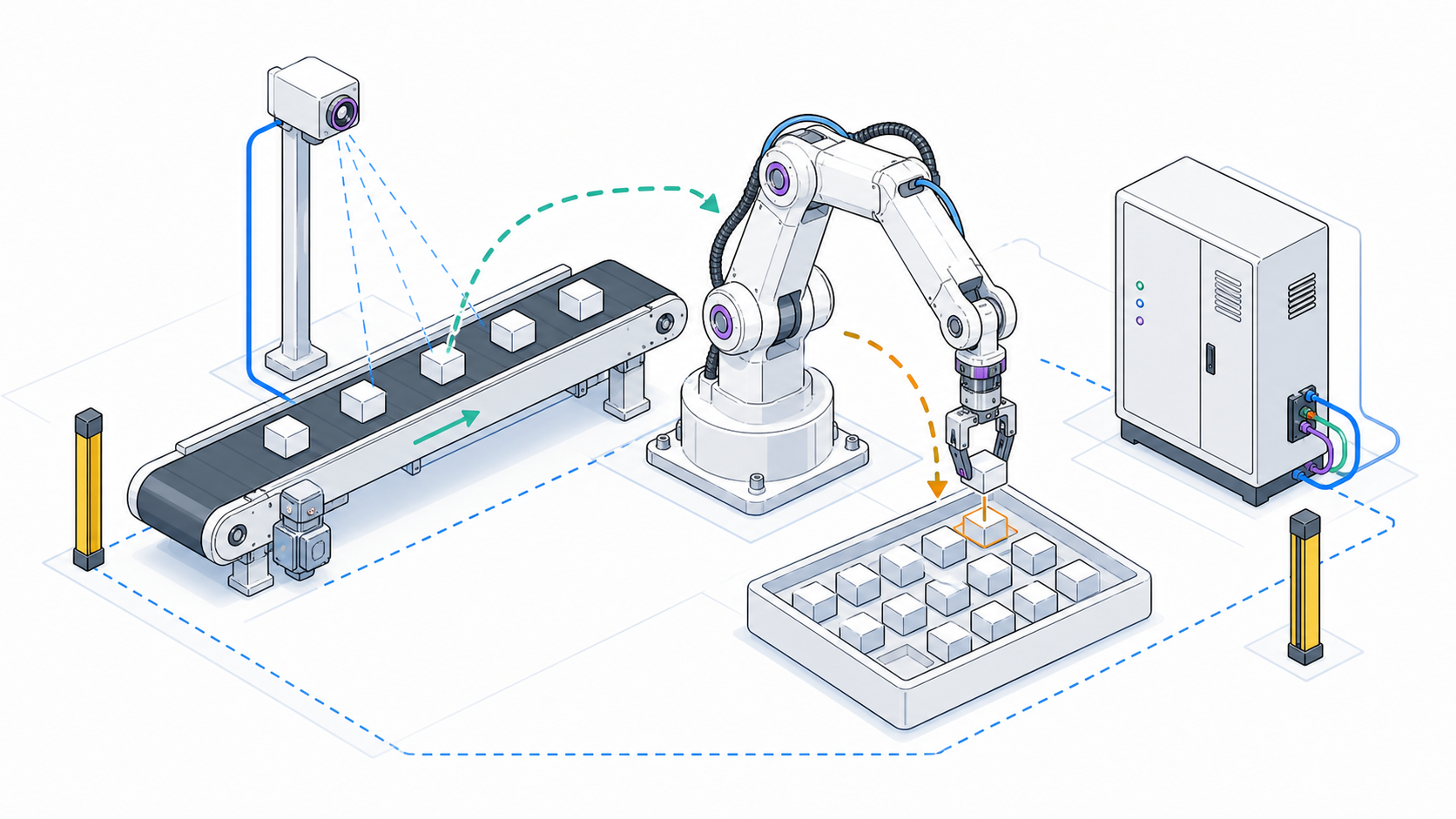

Пример: робот перекладывает детали

Представим участок, где одинаковые детали едут по конвейеру. Робот должен брать каждую деталь и складывать ее в лоток.

Последовательность может быть такой:

1. Датчик сообщает, что деталь подъехала.
2. Конвейер останавливается или робот синхронизируется с движением.
3. Манипулятор опускает захват.
4. Захват фиксирует деталь.
5. Робот переносит деталь в лоток.
6. Захват отпускает деталь.
7. Робот возвращается в исходную позицию.

Эта задача кажется простой, но в ней много инженерии: нужно подобрать захват, настроить скорость, рассчитать траекторию, проверить, что робот не задевает оборудование, и продумать, что будет при ошибке.

Что запомнить про промышленных роботов

Идея	Как понимать
Робот работает в процессе	он связан с конвейером, деталями, датчиками и контроллером
Повторяемость важнее внешнего вида	робот может быть рукой, порталом, дельта-механизмом или мобильной системой
Инструмент решает задачу	один и тот же манипулятор может брать, варить или проверять, если заменить инструмент
Безопасность проектируют заранее	рабочая зона, скорости, ограждения и режимы работы задаются до запуска
Программа описывает цикл	робот выполняет последовательность действий снова и снова

Практика

Задание 1

Выберите одну производственную задачу и опишите, как ее мог бы выполнять робот.

Задача	Какие детали приходят?	Что делает робот?	Какой инструмент нужен?

Задание 2

Составьте цикл для робота, который перекладывает кубик с одного стола на другой.

Запишите шаги в формате:

1. ...
2. ...
3. ...

Задание 3

Подумайте, какие опасности есть в роботизированной ячейке. Запишите минимум три меры защиты: ограждение, датчик, кнопка, правило запуска или другой способ.

Проверьте себя

• Чем промышленный робот отличается от учебного робота?
• Почему на производстве важна повторяемость?
• Что такое манипулятор?
• Зачем промышленному роботу инструмент на конце руки?
• Почему роботизированная ячейка включает не только самого робота?
• Почему безопасность нельзя добавлять в последний момент?

Ориентиры для самопроверки

Сначала ответьте без подсказки. Ответ можно считать полным, если вы:

• формулируете основную мысль своими словами;
• называете важные условия, ограничения или меры безопасности;
• для схемы, кода или расчёта показываете ход решения и ожидаемый результат.

Если один из пунктов объяснить не получается, найдите соответствующую главу статьи, перечитайте её и повторите ответ.

Словарь статьи

• Промышленный робот - робот, применяемый в производственной среде для автоматизации операций.
• Манипулятор - механическая часть робота из звеньев и суставов.
• Захват - инструмент, который удерживает деталь.
• Рабочая зона - пространство, где может двигаться робот и его инструмент.
• Роботизированная ячейка - участок с роботом, оборудованием, датчиками, защитой и программой.
• Повторяемость - способность выполнять одно и то же движение с малым разбросом.
• Кобот - промышленный робот, рассчитанный на определенные сценарии совместной работы с человеком.
