Микроконтроллеры для роботов

Коротко

Микроконтроллер - это маленький вычислительный узел, который выполняет программу прямо внутри устройства. В роботе он читает датчики, проверяет условия и отправляет команды моторам, светодиодам, сервоприводам и другим исполнительным устройствам.

Зачем это нужно

Роботу нужна часть, которая связывает датчики и действия. Датчик расстояния сам не решает, когда тормозить. Мотор сам не знает, в какую сторону вращаться. Светодиод сам не выбирает, когда мигать. Нужен контроллер, который выполняет программу и управляет остальными частями.

В учебной робототехнике часто используют платы с микроконтроллерами: Arduino, ESP32, micro:bit и похожие устройства. Они компактные, недорогие, быстро запускаются и умеют работать с выводами: читать кнопки и датчики, включать светодиоды, подавать сигналы на драйверы моторов.

Главная идея

Микроконтроллер похож на маленький управляющий центр робота.

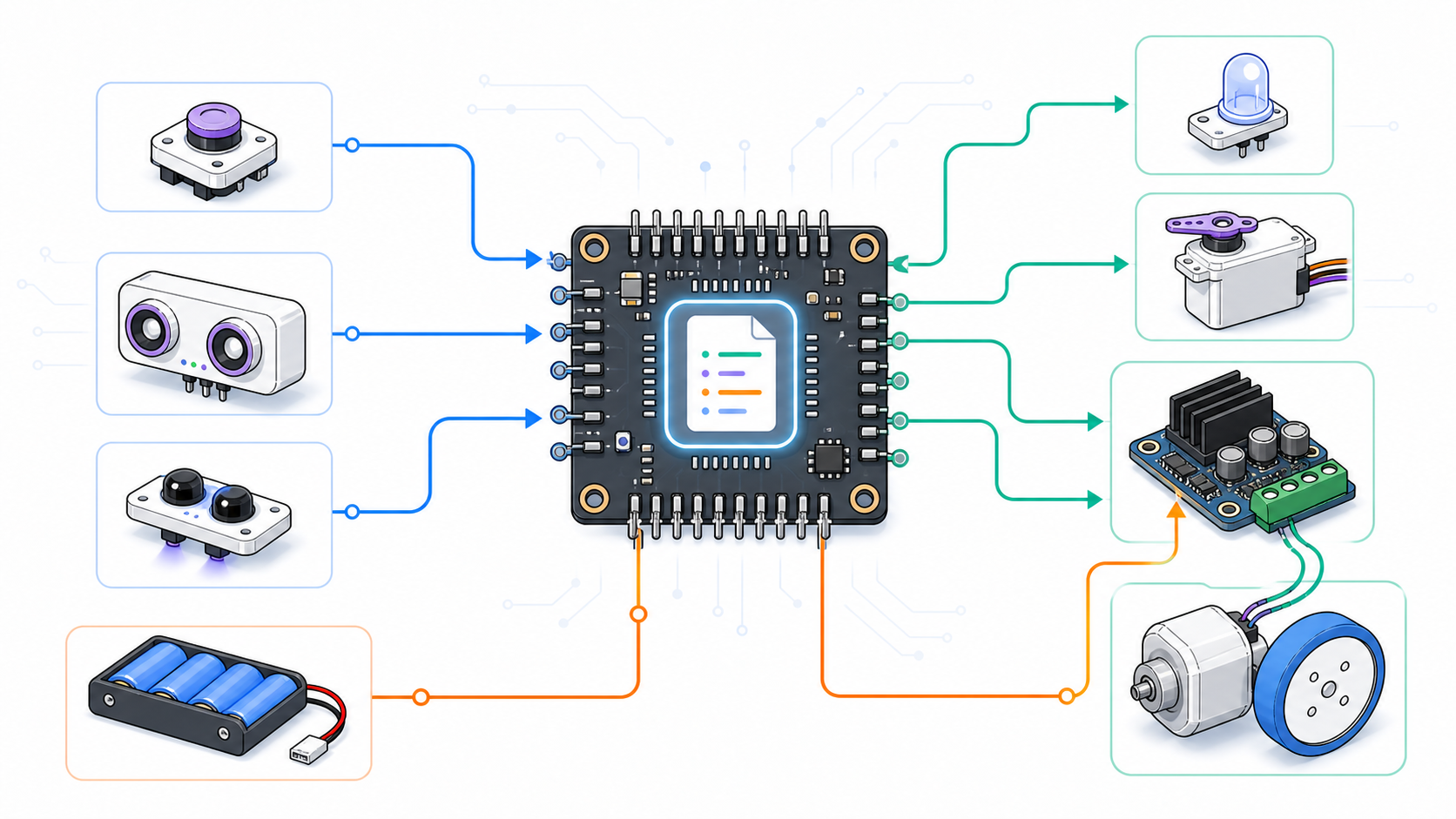

входы от датчиков -> программа внутри микроконтроллера -> выходы к устройствам

У микроконтроллера есть выводы. Одни выводы можно использовать как входы: к ним подключают кнопки и датчики. Другие выводы используют как выходы: через них управляют светодиодами, сервоприводами, драйверами моторов и другими устройствами.

Что такое вывод

Вывод, или пин, - контакт на плате или микросхеме. Через вывод микроконтроллер получает сигнал или отправляет управляющий сигнал.

Микроконтроллер и обычный компьютер

Микроконтроллер - не то же самое, что ноутбук или большой компьютер. Обычный компьютер удобен для сложных программ, экрана, файлов, интернета и разработки. Микроконтроллер удобен для прямого управления устройством.

Признак	Микроконтроллер	Обычный компьютер
Главная роль	управлять устройством	выполнять разные пользовательские задачи
Запуск	обычно быстрый	зависит от операционной системы
Работа с выводами	встроенная часть платы	обычно нужны дополнительные устройства
Энергопотребление	часто небольшое	обычно выше
Примеры задач	датчик, мотор, лампа, сервопривод	интерфейс, файлы, сложные вычисления, видео

Это не значит, что компьютер хуже. В робототехнике часто используют оба подхода. Микроконтроллер может быстро управлять моторами, а компьютер - обрабатывать изображение с камеры или строить карту.

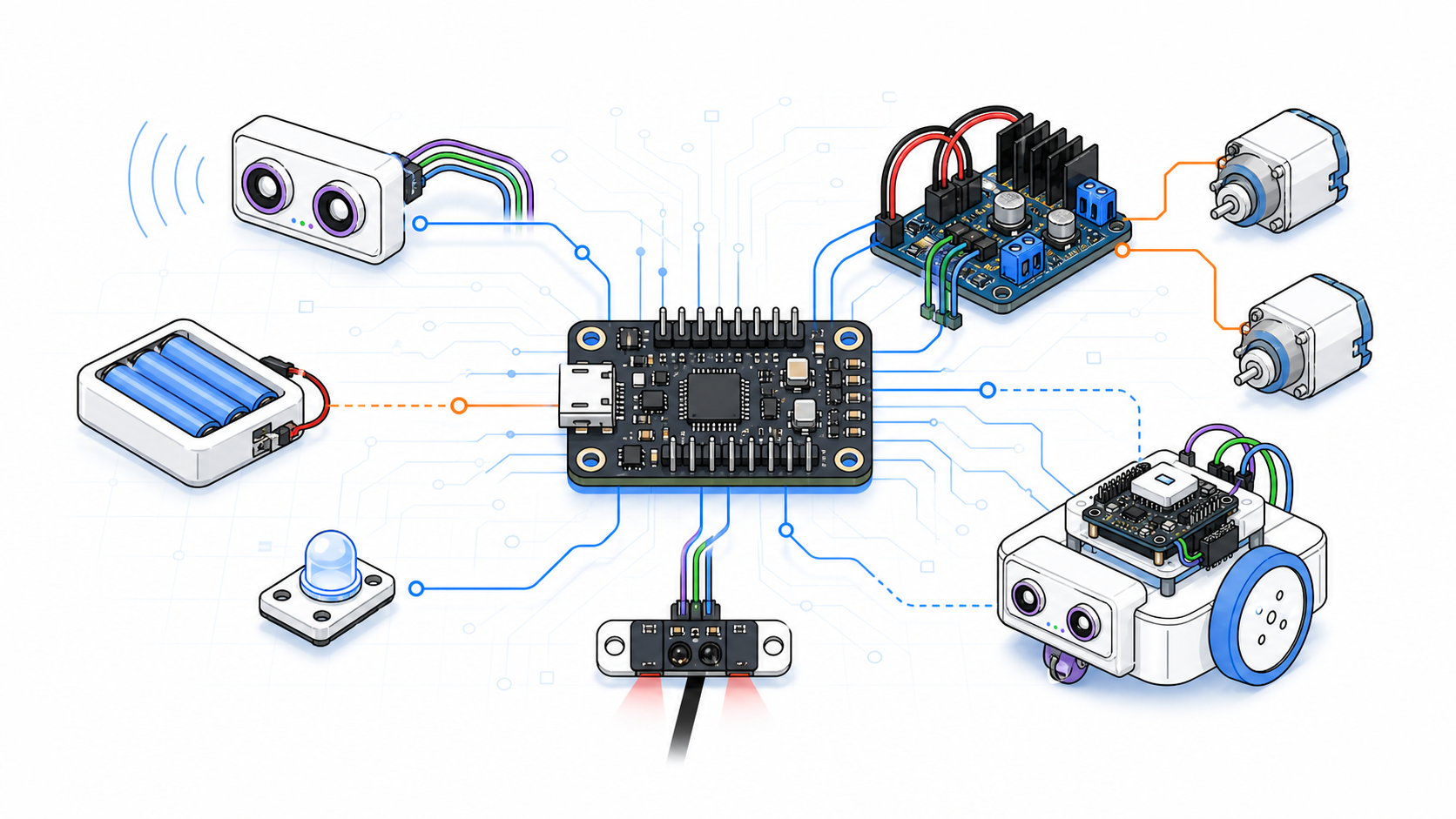

Что делает микроконтроллер в роботе

Микроконтроллер выполняет простые, но частые действия:

• читает состояние кнопки;
• измеряет сигнал датчика;
• включает и выключает светодиод;
• отправляет команду драйверу мотора;
• задает положение сервопривода;
• повторяет цикл программы много раз в секунду;
• хранит небольшие настройки.

Главная сила микроконтроллера - постоянная работа с физическими сигналами. Он не просто считает числа, а связан с реальными проводами и устройствами.

Входы и выходы

Чтобы робот реагировал на мир, микроконтроллеру нужны входы и выходы.

Подключение	Пример	Что происходит
Вход	кнопка	микроконтроллер читает, нажата она или нет
Вход	датчик расстояния	микроконтроллер получает значение или сигнал
Выход	светодиод	микроконтроллер включает или выключает свет
Выход	сервопривод	микроконтроллер задает положение
Выход через драйвер	мотор	микроконтроллер командует, а драйвер питает мотор

Входные сигналы не всегда выглядят как готовое "да" или "нет". Некоторые датчики дают числа: расстояние, яркость, напряжение. Программа должна решить, как это число использовать.

если расстояние меньше порога -> остановиться
если расстояние больше порога -> ехать вперед

Что такое порог

Порог - выбранное значение, с которым сравнивают сигнал датчика. Например, если расстояние меньше 15 см, робот считает препятствие близким.

Программа и цикл

Программа микроконтроллера часто работает циклом. Она снова и снова читает датчики, проверяет условия и обновляет команды.

повторять:
  прочитать датчик расстояния
  если препятствие близко -> остановить моторы
  иначе -> ехать вперед

Такой цикл нужен потому, что мир меняется. Препятствие может появиться позже, кнопка может быть нажата через секунду, робот может съехать с линии. Если программа проверила датчик только один раз, робот быстро перестанет реагировать на ситуацию.

Питание и ограничения

Микроконтроллеру нужно питание. Но питание микроконтроллера и питание моторов часто разделяют или продумывают отдельно. Моторы могут создавать помехи и потреблять больше энергии, чем логическая часть робота. Поэтому в схеме появляются драйверы, стабилизаторы и отдельные линии питания.

Есть и другие ограничения. У микроконтроллера ограничено количество выводов, память, скорость работы и допустимые напряжения. В учебных задачах это обычно не мешает, но помогает понять инженерное мышление: нельзя подключать все подряд как попало, нужно читать документацию к плате и модулям.

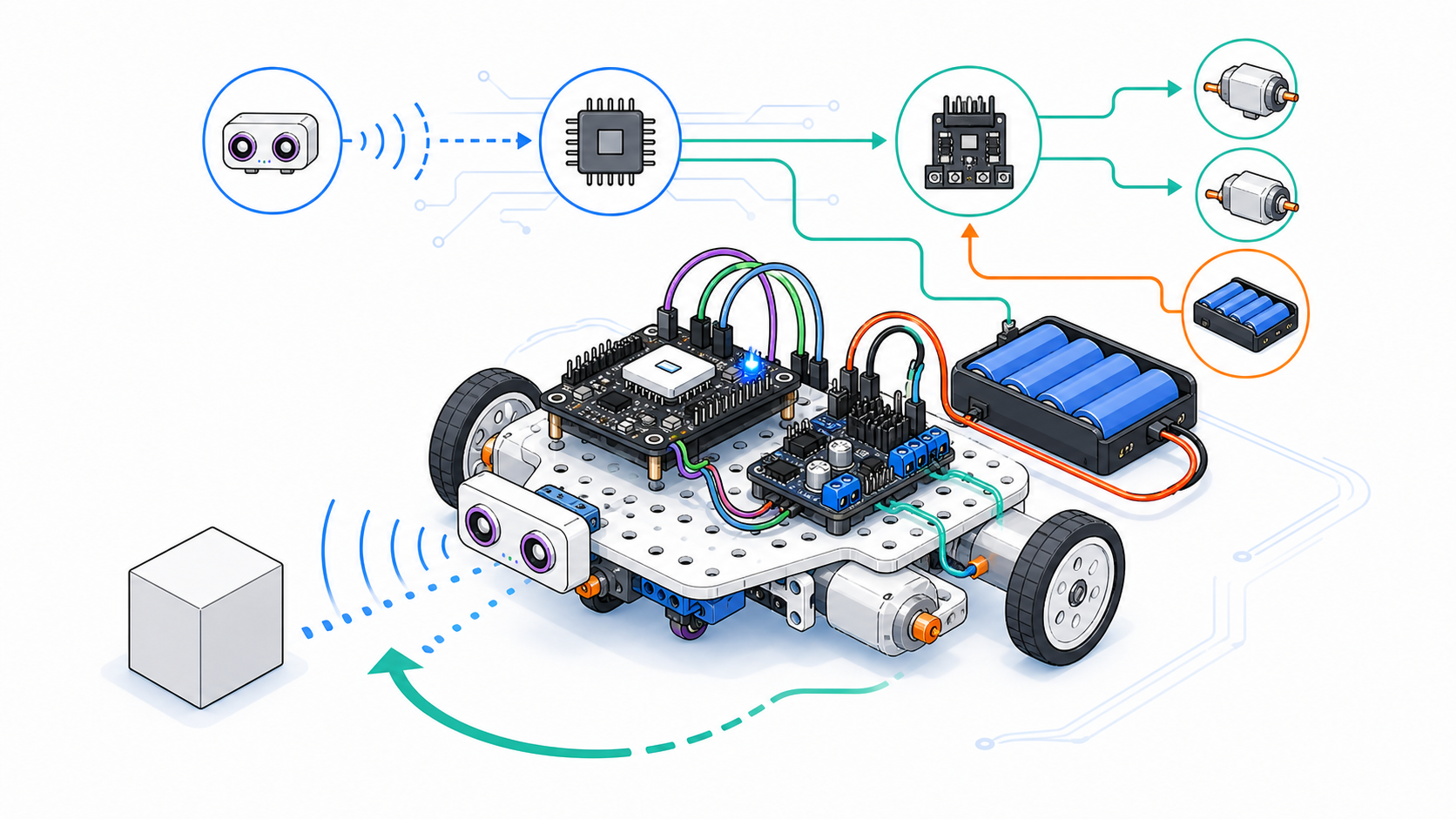

Пример: робот останавливается перед препятствием

У робота есть датчик расстояния, два мотора, драйвер моторов, аккумулятор и микроконтроллер.

Работа может быть такой:

1. Датчик расстояния измеряет, есть ли впереди препятствие.
2. Микроконтроллер читает сигнал датчика.
3. Программа сравнивает значение с порогом.
4. Если препятствие близко, микроконтроллер отправляет команду остановить моторы.
5. Если путь свободен, микроконтроллер разрешает движение вперед.

В таблице это можно записать так:

Сигнал датчика	Решение программы	Команда
препятствие далеко	можно ехать	моторы вращаются
препятствие близко	нужно остановиться	моторы выключаются

Как выбирать микроконтроллер для учебного робота

Для первого робота обычно важнее простота, чем максимальная мощность.

Критерий	Почему важен
Достаточно выводов	нужно подключить датчики, драйверы и другие модули
Удобная среда разработки	ученик быстрее загружает первую программу
Понятная документация	проще исправлять ошибки подключения
Подходящее питание	плата должна стабильно работать в роботе
Поддержка нужных модулей	датчики и драйверы должны подключаться без лишней сложности
Размер	плата должна помещаться на корпусе

Arduino-подобные платы часто выбирают для старта из-за простого входа в электронику. ESP32 добавляет беспроводные возможности. Одноплатные компьютеры вроде Raspberry Pi полезны для задач с камерой, файлами и более сложными вычислениями, но это уже соседняя тема.

Что запомнить про микроконтроллеры

Идея	Как понимать
Микроконтроллер выполняет программу внутри устройства	робот не зависит от постоянной команды компьютера
Выводы связывают программу с железом	через них идут входные и выходные сигналы
Датчики дают входы	микроконтроллер читает состояние мира
Драйверы и исполнительные устройства получают команды	робот движется, светит или звучит
Цикл делает реакцию постоянной	программа проверяет датчики снова и снова
Ограничения нужно учитывать	питание, выводы, напряжения и память важны для схемы

Практика

Задание 1

Заполните таблицу для робота, который должен включать светодиод при нажатии кнопки.

Часть	Вход или выход?	Что делает микроконтроллер?
Кнопка
Светодиод
Программа

Задание 2

Придумайте правило для робота с датчиком расстояния.

Запишите:

если расстояние ... -> то ...

Задание 3

У робота два мотора, датчик линии и кнопка старта. Подумайте, сколько подключений к микроконтроллеру может понадобиться. Не нужно считать точно: перечислите, какие устройства должны быть связаны с платой.

Проверьте себя

• Зачем роботу микроконтроллер?
• Чем микроконтроллер отличается от обычного компьютера?
• Что такое вывод микроконтроллера?
• Почему мотор часто подключают через драйвер?
• Зачем программа микроконтроллера работает в цикле?
• Почему при выборе платы нужно смотреть на питание и количество выводов?

Ориентиры для самопроверки

Сначала ответьте без подсказки. Ответ можно считать полным, если вы:

• формулируете основную мысль своими словами;
• называете важные условия, ограничения или меры безопасности;
• для схемы, кода или расчёта показываете ход решения и ожидаемый результат.

Если один из пунктов объяснить не получается, найдите соответствующую главу статьи, перечитайте её и повторите ответ.

Словарь статьи

• Микроконтроллер - микросхема или плата, которая выполняет программу и управляет устройством.
• Пин, или вывод - контакт для входного или выходного сигнала.
• Вход - подключение, через которое микроконтроллер получает данные.
• Выход - подключение, через которое микроконтроллер отправляет команду.
• Порог - значение, с которым сравнивают сигнал датчика.
• Цикл программы - повторение команд снова и снова.
• Драйвер мотора - модуль, который управляет питанием мотора по команде контроллера.
• Среда разработки - программа или веб-инструмент для написания и загрузки кода.

Связанные темы

• Из чего состоят роботы - где микроконтроллер находится среди остальных частей.
• Учебные роботы - на каких платформах удобно изучать контроллеры.
• Микроконтроллеры и компьютеры - более подробное сравнение плат и обычных компьютеров.
• Ветвление - как программа выбирает действие по условию.

Источники

• Arduino Docs. UNO R3: https://docs.arduino.cc/hardware/uno-rev3/
• Arduino Docs. Getting Started with Arduino: https://docs.arduino.cc/learn/starting-guide/getting-started-arduino/
• Espressif Documentation. ESP32: https://docs.espressif.com/projects/esp-idf/en/stable/esp32/
• Raspberry Pi Foundation. Physical Computing: https://projects.raspberrypi.org/en/projects/physical-computing
