Выбор контроллера под задачу
Универсально лучшего контроллера для робота не существует. Arduino удобна для первого старта, ESP32 даёт беспроводную связь, STM32 силён периферией и отладкой, а AVR полезен для понимания микроконтроллера изнутри. Выбор начинается не с любимого названия, а с требований конкретного робота.
Сначала выписывают датчики, приводы, интерфейсы, питание, память, связь и требования по времени. Потом отбрасывают платы, которые нарушают жёсткие ограничения, и только после этого сравнивают удобство разработки, цену и запас на развитие.
Переведи робота в список ресурсов
Для каждого узла робота нужно записать, что именно требуется от контроллера.
| Узел проекта | Что посчитать |
|---|---|
| Датчики | число цифровых входов, аналоговых входов, I²C/SPI/UART, частота опроса |
| Драйверы моторов | PWM, направление, enable, аварийные входы, логические уровни |
| Энкодеры | входы прерываний, таймеры, режим encoder interface или частота опроса |
| Связь | USB, UART, Wi-Fi, Bluetooth, CAN или внешний радиомодуль |
| Память | программа, библиотеки, строки, журналы, буферы пакетов и измерений |
| Питание | напряжения логики, ток модулей, способ питания платы и силовой части |
| Отладка | Serial, SWD/JTAG, встроенный программатор, доступ к разъёму в корпусе |
Фраза «нужно много пинов» не помогает. Лучше записать конкретно: два PWM, четыре GPIO для драйвера, два входа энкодеров, один I²C, один UART для диагностики и один вход аварийной кнопки.
Сначала жёсткие ограничения
Жёсткое ограничение нельзя нарушить без переделки проекта или риска поломки.
| Ограничение | Почему это важно |
|---|---|
| Логические уровни | 5 В сигнал может повредить вход 3,3 В контроллера. |
| Питание | USB платы не обязан питать моторы и сервоприводы. |
| Доступные функции пинов | Контакт может быть GPIO, но не поддерживать нужный таймер или интерфейс. |
| Память | Нехватка SRAM приводит к нестабильной работе, даже если прошивка загрузилась. |
| Тайминг | Контур управления должен успевать работать с нужным периодом. |
| Габариты и разъёмы | Плата должна физически помещаться и быть доступной для прошивки. |
Память стоит упоминать отдельно. Flash показывает, поместится ли программа, а SRAM нужна во время работы: стек, переменные, буферы связи, массивы измерений. Если робот хранит журнал, передаёт пакеты по сети или использует тяжёлые библиотеки, память считают до сборки прототипа.

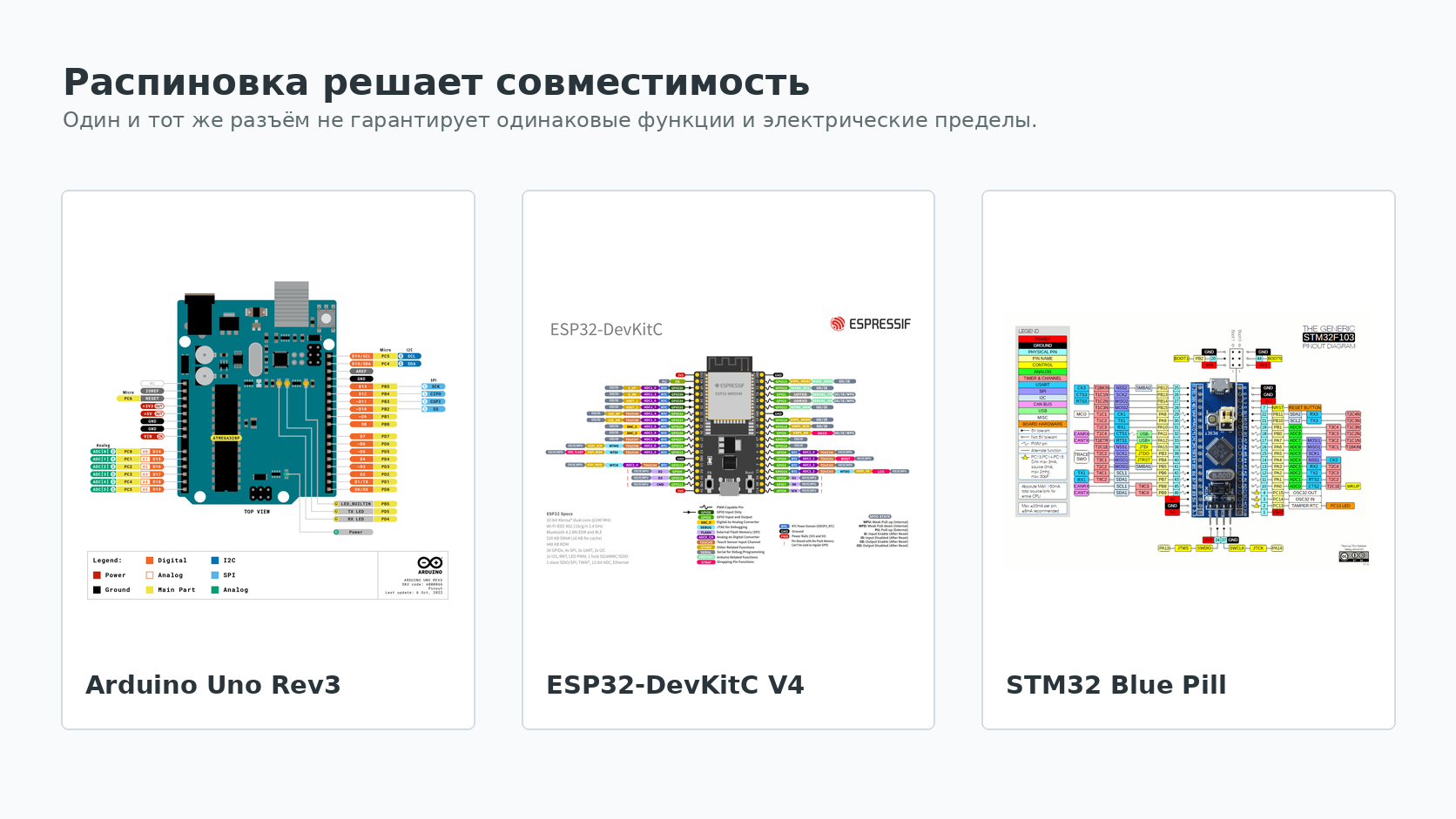

Распиновка решает совместимость
Красивая плата с большим числом контактов не гарантирует, что все функции можно использовать одновременно. Часть выводов занята встроенной flash-памятью, USB-UART, светодиодом, кнопкой, отладчиком или загрузочным режимом. У STM32 и ESP32 один пин часто имеет несколько альтернативных функций, но в проекте выбирается только одна.
Для проекта нужна таблица «функция робота -> пин -> аппаратный блок -> замечание». Если два устройства претендуют на один UART или один таймер, это видно до пайки.

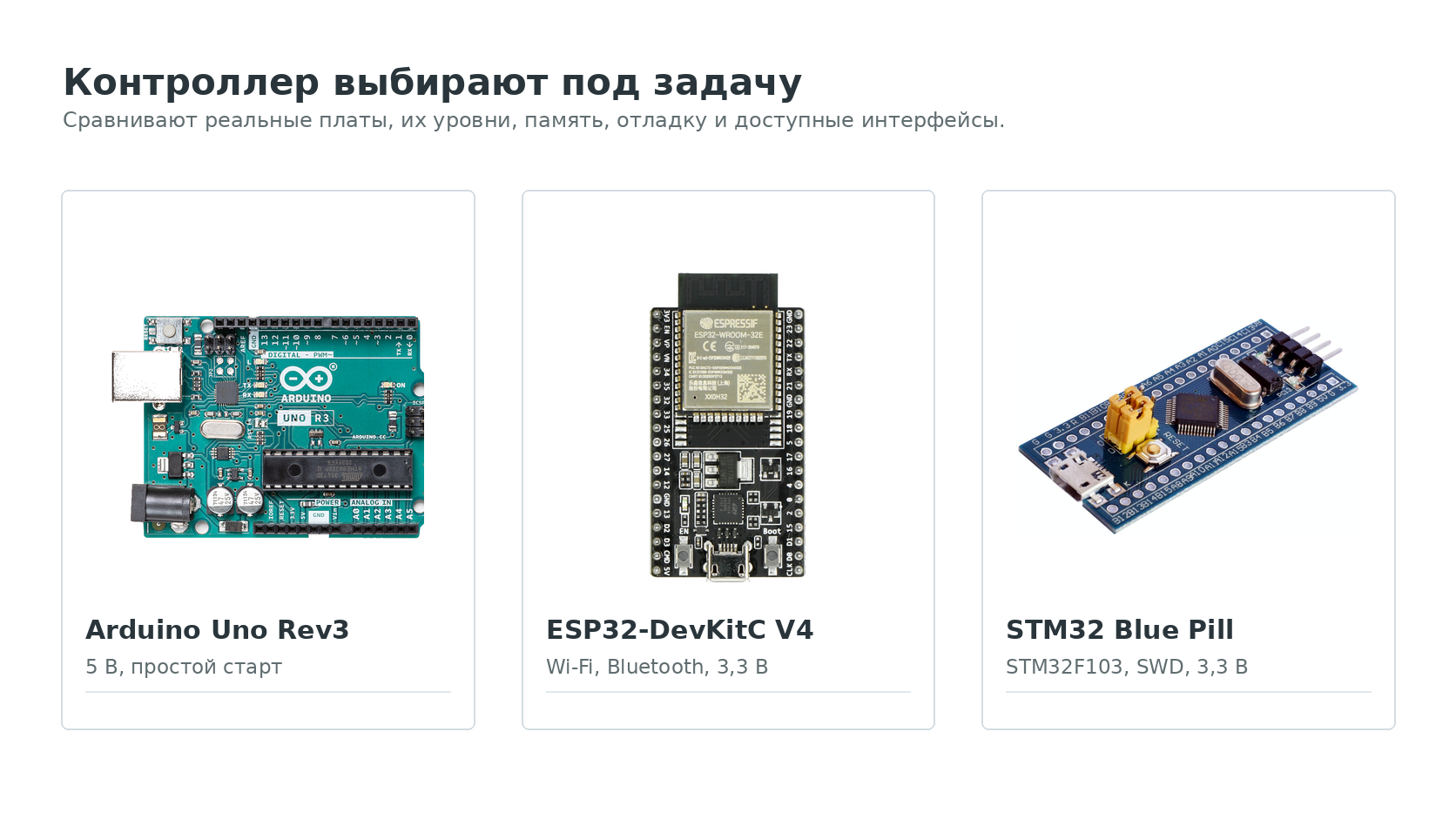

Быстрое сравнение трёх вариантов
| Плата | Сильная сторона | Ограничение | Когда выбирать |
|---|---|---|---|
| Arduino Uno Rev3 | простое обучение, логика 5 В, много материалов | 2 КБ SRAM, один UART, нет беспроводной связи | первый робот, датчики, драйвер моторов, вводные занятия |
| ESP32-DevKitC V4 | Wi-Fi, Bluetooth, больше памяти и вычислений | GPIO 3,3 В, загрузочные пины, требования к питанию и антенне | робот с телеметрией, управлением по сети, IoT-узел |
| STM32 Blue Pill | компактность, STM32F103, таймеры, SWD-отладка через внешний ST-LINK | нет встроенного программатора, неофициальная плата, логика 3,3 В, нет Wi-Fi | компактный учебный робот, энкодеры, точный PWM, переход от Arduino к STM32 |
Частоту процессора нельзя сравнивать как единственный показатель. Важнее, хватает ли нужных таймеров, пинов, памяти, инструментов отладки и совместимых электрических уровней.
Как принять решение
- Составьте паспорт робота: датчики, приводы, связь, питание, габариты, условия запуска.
- Выпишите обязательные ресурсы: GPIO, PWM, ADC, UART, SPI, I²C, память, отладка.
- Проверьте питание и логические уровни каждого внешнего модуля.
- Откройте pinout и отметьте занятые, загрузочные и специальные пины.
- Удалите из списка платы, которые нарушают жёсткие ограничения.
- Для оставшихся вариантов сравните удобство IDE, библиотек, цену, доступность и запас.
- Соберите минимальный прототип самой рискованной части: связь, энкодер, PWM или память.
Решение считается хорошим, если другой участник команды может повторить путь от требований до выбранной платы и проверить источники.
Типичные ошибки выбора
| Ошибка | Как избежать |
|---|---|
| Выбрали плату по частоте ядра | Сравнивать весь набор ресурсов и измерять критичный прототип. |
| Забыли про уровни 3,3 В и 5 В | Проверять входы и выходы каждого модуля по datasheet. |
| Посчитали все пины свободными | Составлять карту пинов с альтернативными функциями и занятыми линиями. |
| Не учли память | Оценивать буферы, строки, библиотеки, стек и отчёт сборки. |
| Подключили двигатель к контроллеру | Использовать драйвер, рассчитанный по напряжению и току двигателя. |
| Не оставили способ прошивки | Проверять доступ к USB, UART, SWD/JTAG после установки платы в корпус. |
Практика
Составьте паспорт своего робота из двух таблиц. В первой запишите жёсткие ограничения: число PWM-каналов, интерфейсы, память, напряжения и габариты. Во второй — предпочтения: цена, знакомая IDE, наличие Wi-Fi и удобство отладки. Сравните Arduino Uno, ESP32 и одну плату STM32, затем выберите контроллер.
Проверка проста: решение должно удовлетворять всем жёстким ограничениям. Если подходят несколько плат, итоговый выбор объясняется предпочтениями и одним коротким прототипом самого рискованного узла.
Проверьте себя
- Почему выбор контроллера начинается с паспорта робота?
- Чем жёсткое ограничение отличается от предпочтения?
- Почему распиновка важнее общего числа контактов?
- Когда Arduino Uno Rev3 лучше ESP32?
- Когда STM32 удобнее Arduino и ESP32?
- Почему проблему памяти нельзя полностью решить «посмотрим после прошивки»?
Сначала ответьте без подсказки. Ответ можно считать полным, если вы:
- формулируете основную мысль своими словами;
- называете важные условия, ограничения или меры безопасности;
- для схемы, кода или расчёта показываете ход решения и ожидаемый результат.
Если один из пунктов объяснить не получается, найдите соответствующую главу статьи, перечитайте её и повторите ответ.
Словарь статьи
- Жёсткое ограничение — требование, без выполнения которого проект не работает или становится небезопасным.
- Предпочтение — желательное свойство, которым можно пожертвовать после сравнения вариантов.
- Карта пинов — таблица назначений выводов и возможных конфликтов периферии.
- Рискованный узел — часть проекта с наибольшей неопределённостью, которую полезно проверить прототипом первой.
