ESP8266 и ESP32
ESP8266 и ESP32 — микроконтроллерные семейства Espressif со встроенной беспроводной связью. Их часто выбирают, когда робот должен передавать телеметрию, принимать команды, открывать веб-страницу настройки или связываться с другими устройствами без отдельного радиомодуля.

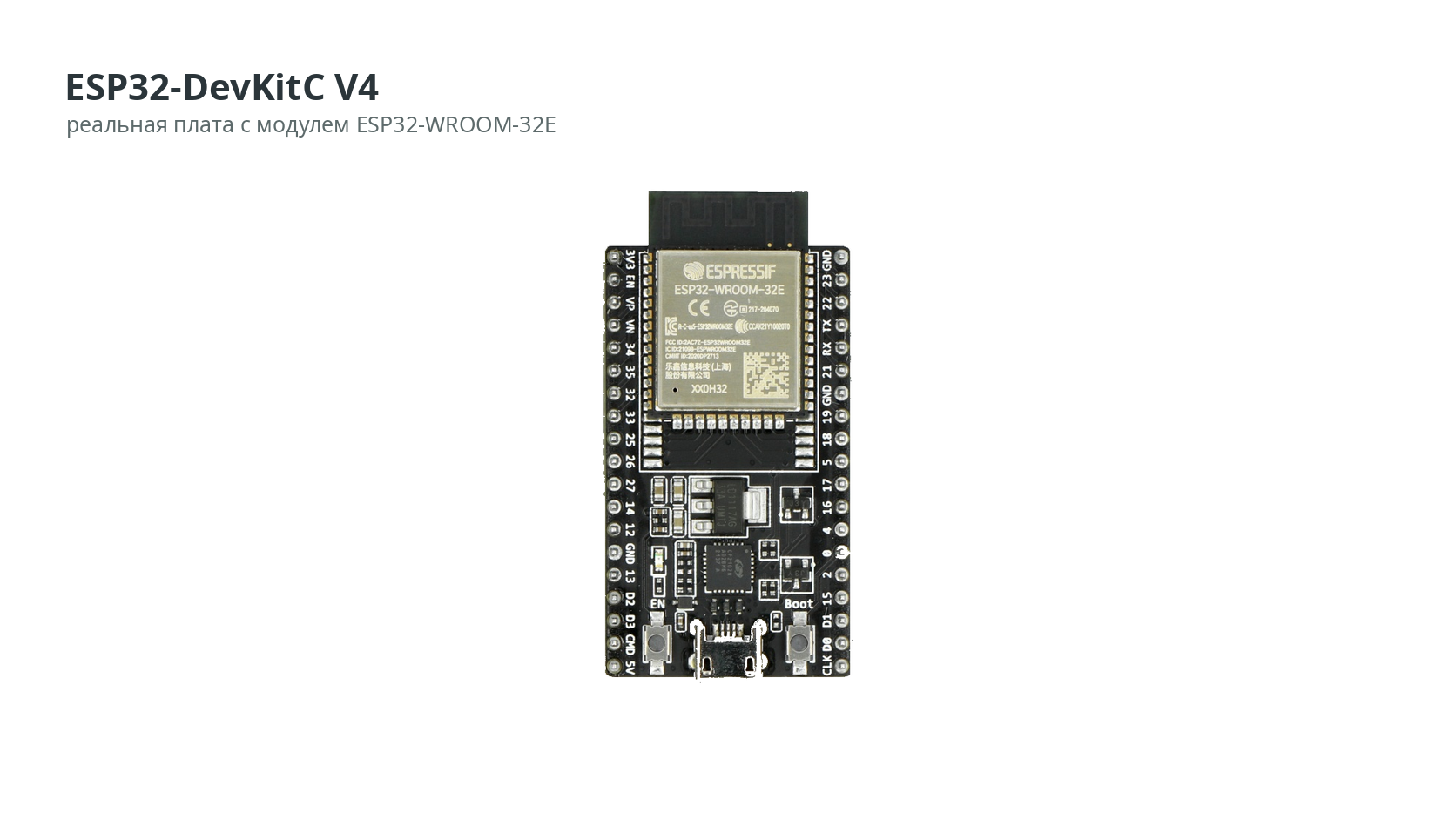

В статье как конкретный ориентир используется ESP32-DevKitC V4 с модулем ESP32-WROOM-32E. У других плат ESP32, ESP32-C3, ESP32-S3 или ESP8266 распиновка и ресурсы отличаются.
ESP8266 даёт недорогой Wi-Fi для простых устройств. ESP32 обычно предлагает больше памяти, вычислительных ресурсов, GPIO и Bluetooth, но требует внимательной проверки питания, загрузочных выводов и антенной зоны.
Что это за контроллеры
ESP-модуль объединяет микроконтроллер, радиочасть, flash-память, кварц и антенну. Плата разработки добавляет USB-UART, стабилизатор, кнопки загрузки/сброса и разъёмы. Поэтому всегда есть три уровня документации: чип, модуль и конкретная плата.
Для робота ESP особенно полезен как контроллер связи: он может собирать данные с датчиков и отправлять их по Wi-Fi, принимать команды с ноутбука или телефона, обмениваться сообщениями с другими узлами. При этом ESP остаётся микроконтроллером, а не силовым устройством: моторы подключают через драйверы.
ESP8266 или ESP32
| Параметр | ESP8266 | ESP32 |
|---|---|---|
| Основная роль | простой Wi-Fi-узел | более универсальный контроллер с Wi-Fi и Bluetooth |
| Производительность | ниже, одно ядро L106 до 160 МГц | выше, у классического ESP32 два ядра Xtensa LX6 до 240 МГц |
| GPIO и периферия | меньше свободных выводов и интерфейсов | больше GPIO, ADC, PWM, UART, SPI, I²C и других блоков |
| Беспроводная связь | Wi-Fi 2,4 ГГц | Wi-Fi 2,4 ГГц, у многих моделей Bluetooth/BLE |
| Учебное применение | телеметрия, простые датчики, существующие стенды | мобильные роботы, сетевое управление, более сложная логика |
Статус конкретного модуля нужно проверять по официальной странице Espressif. Некоторые старые ESP8266-модули помечены как не рекомендуемые для новых разработок, но остаются полезными для обучения и поддержки уже собранных устройств.

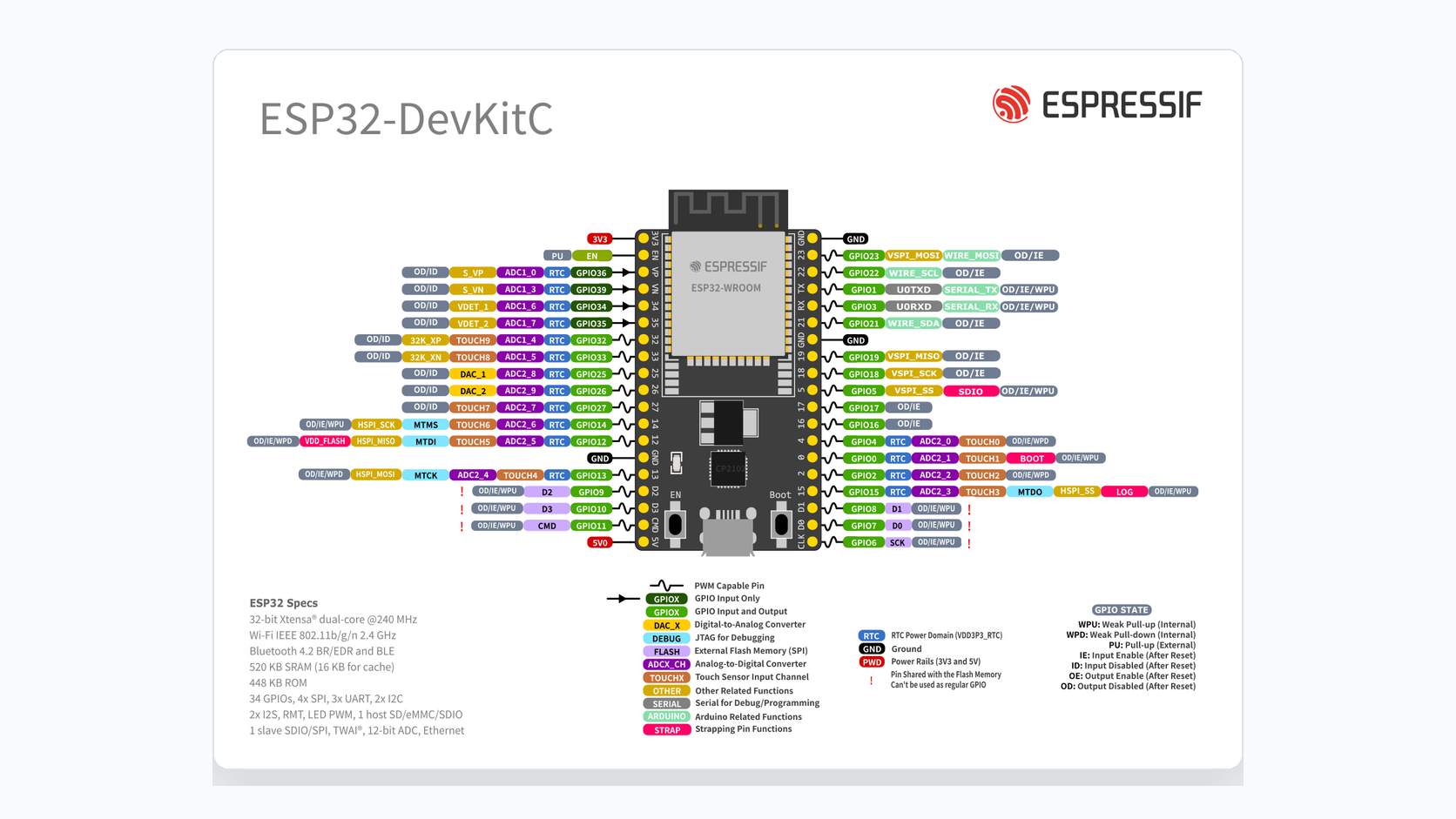

Распиновка ESP32-DevKitC V4
ESP32-DevKitC V4 выводит большинство контактов модуля на две линейки разъёмов. В pinout нужно смотреть не только номер GPIO, но и предупреждения: служебные выводы flash-памяти, strapping-пины загрузки, входные-only выводы и ограничения ADC.
Ошибки с распиновкой у ESP часто проявляются странно: плата не загружается, не входит в режим прошивки, Wi-Fi работает нестабильно или датчик иногда исчезает с шины. Поэтому назначение пинов лучше фиксировать до монтажа.
Мощностные и функциональные характеристики
| Параметр | ESP32-WROOM-32E / ESP32-DevKitC V4 |
|---|---|
| Чип в модуле | ESP32-D0WD-V3 |
| Ядра | два Xtensa LX6 |
| Частота | до 240 МГц |
| Питание модуля | 3,0-3,6 В, типично 3,3 В |
| Питание платы разработки | USB или входы питания платы; варианты питания нельзя включать как попало одновременно |
| Логические уровни GPIO | 3,3 В, не 5 В |
| Беспроводная связь | Wi-Fi 2,4 ГГц, Bluetooth BR/EDR и BLE |
| Память | зависит от модуля; у ESP32-WROOM-32E распространены варианты с внешней SPI flash |
| Интерфейсы | GPIO, UART, SPI, I²C, I²S, ADC, DAC, PWM/LEDC, таймеры |
Для радиомодуля особенно важно питание. Во время передачи потребление меняется рывками, и слабый стабилизатор может давать просадки. Внешний источник выбирают с запасом, а проводники питания и конденсаторы размещают по рекомендациям производителя.
Антенная часть модуля должна находиться в свободной зоне. Под печатной антенной и рядом с ней не размещают медь, стойки, батареи, провода и металлические детали корпуса, если документация модуля требует keepout.
Преимущества и недостатки
| Сторона | Что это значит для робота |
|---|---|
| Встроенный Wi-Fi | Телеметрия и настройка без отдельного радиомодуля. |
| Bluetooth у ESP32 | Можно делать управление с телефона или связь с BLE-датчиками. |
| Больше ресурсов, чем у AVR | Удобнее работать с буферами, протоколами и несколькими задачами. |
| Только 3,3 В на GPIO | Пятивольтовые датчики требуют согласования уровней. |
| Загрузочные пины | Внешняя схема может помешать нормальному старту платы. |
| Радиочасть чувствительна к питанию и компоновке | Плохое питание и закрытая антенна дают нестабильную связь. |
ESP32 не всегда лучше Arduino Uno. Если беспроводная связь не нужна, а весь стенд уже работает на 5 В, простой контроллер может быть понятнее. Если связь обязательна, ESP часто экономит место и число модулей.
Совместимые языки и IDE
| Инструмент | Когда использовать |
|---|---|
| Arduino IDE / Arduino core for ESP32 | Быстрый старт и перенос части Arduino-подхода на ESP32. |
| ESP-IDF | Официальная среда Espressif для C/C++, FreeRTOS, Wi-Fi, Bluetooth и низкоуровневых настроек. |
| PlatformIO | Удобен для проектов в VS Code и сравнения нескольких плат. |
| MicroPython | Хорош для учебных экспериментов, настройки по REPL и быстрых прототипов. |
| CircuitPython / Lua | Подходят только для совместимых плат и задач, где хватает поддержки библиотек. |
Для серьёзного робота важно заранее выбрать среду. Arduino core проще для входа, ESP-IDF точнее раскрывает возможности ESP32, MicroPython удобен для обучения, но может не подойти для жёсткого тайминга.
Специфичные функции ESP в сравнении
Wi-Fi и Bluetooth — главное отличие ESP от AVR и базовой Arduino Uno. Но беспроводная связь не должна управлять мотором напрямую в смысле безопасности. Правильная архитектура такая: локальный контроллер сохраняет безопасное поведение, а сеть только передаёт команды и телеметрию. При потере связи робот должен остановиться или перейти в заранее заданный режим.
У ESP32 есть аппаратные блоки PWM/LEDC, ADC, несколько UART/SPI/I²C и FreeRTOS-задачи. Это сильнее, чем возможности ATmega328P, но сложнее для объяснения. Для учебного сравнения полезно помнить: Arduino Uno проще, AVR прозрачнее на уровне регистров, ESP32 лучше для сетевого робота.
Практика
Выберите между Arduino Uno и ESP32 для двух задач: автономный робот с двумя датчиками линии без радио и метеостанция с веб-интерфейсом. Для каждого выбора приведите не меньше трёх проверяемых причин: связь, уровни GPIO, память, питание или доступные интерфейсы.
Ответ считается обоснованным, если выбор связан с требованиями задачи, а не только с частотой процессора. Для ESP32 отдельно должны быть отмечены логика 3,3 В, питание радиочасти и свободная область антенны.
Проверьте себя
- Чем отличаются чип ESP32, модуль ESP32-WROOM-32E и плата ESP32-DevKitC V4?
- Почему вход 5 В на плате не означает, что GPIO выдерживают 5 В?
- Какие проблемы создают strapping-пины?
- Почему антенную область нельзя закрывать металлом и проводами?
- В каких проектах ESP32 разумнее Arduino Uno?
Сначала ответьте без подсказки. Ответ можно считать полным, если вы:
- формулируете основную мысль своими словами;
- называете важные условия, ограничения или меры безопасности;
- для схемы, кода или расчёта показываете ход решения и ожидаемый результат.
Если один из пунктов объяснить не получается, найдите соответствующую главу статьи, перечитайте её и повторите ответ.
Словарь статьи
- SoC — микросхема, объединяющая процессор и набор периферийных блоков.
- Модуль — SoC с необходимыми внешними компонентами, часто с flash-памятью и антенной.
- Плата разработки — модуль с USB, питанием и удобными разъёмами для макетирования.
- Загрузочный пин — вывод, состояние которого при сбросе влияет на режим запуска микроконтроллера.
