Сервоприводы

Небольшой сервопривод объединяет двигатель, редуктор, датчик положения и управляющую электронику в одном корпусе. Контроллер сообщает желаемое положение, а внутренняя система сама вращает мотор, сравнивает результат с командой и удерживает выходной вал возле цели.

Коротко

Позиционный сервопривод получает команду импульсами, измеряет собственный выходной угол и уменьшает ошибку внутренним контуром управления. Тонкий сигнальный провод не питает мотор: питание подают отдельной силовой парой, а землю источника и контроллера соединяют. Допустимые импульсы, частота обновления, напряжение и механический диапазон берут из документации конкретной модели.

Зачем это нужно

Роботу часто нужно повернуть деталь до заданного положения и оставить её там:

• направить дальномер влево, прямо или вправо;
• открыть заслонку на определённую величину;
• наклонить камеру;
• переместить рычаг сортировщика;
• поставить учебный манипулятор в заданную позу.

С обычным DC-мотором пришлось бы отдельно подбирать редуктор, ставить датчик положения, строить силовой мост и писать регулятор. Сервопривод уже содержит эти части. Это упрощает проект, но не отменяет расчёт питания, нагрузки и безопасного диапазона движения.

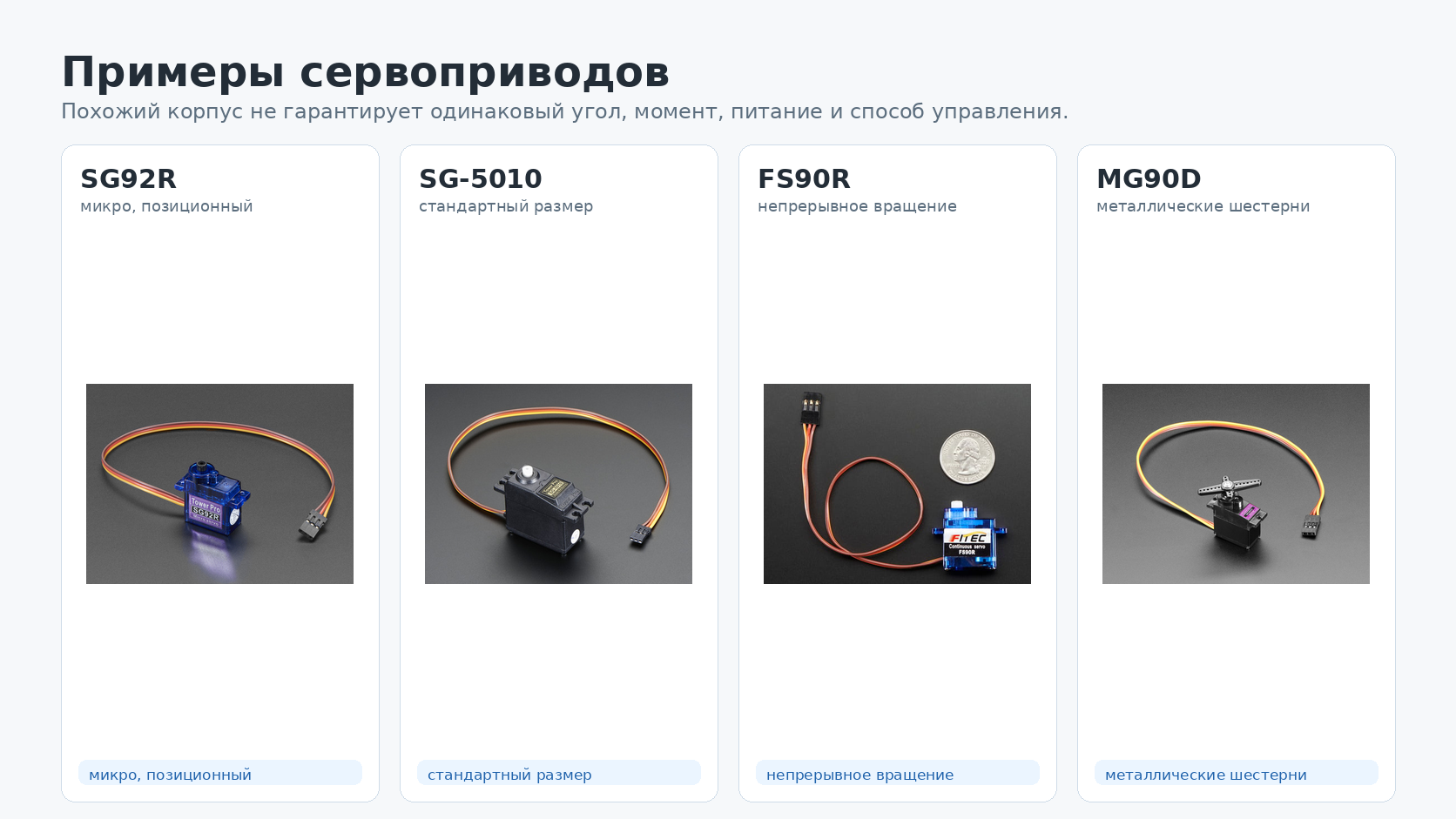

Примеры устройств

Устройство	Что это	Типичные признаки	Что сравнить перед выбором
SG92R	маленький позиционный сервопривод	лёгкий корпус, короткий рычаг	момент, питание и механический диапазон
SG-5010	стандартный hobby-сервопривод	крупнее и сильнее микросерво	ток удержания и прочность крепления
FS90R	сервопривод непрерывного вращения	похож на микросерво, но задаёт скорость	это не позиционный угол, а направление и скорость
MG90D	микросерво с металлическими шестернями	компактный корпус и более прочная передача	люфт, ток и допустимая нагрузка

Главный вопрос: нужен заданный угол или непрерывное вращение? Одинаковый трёхпроводный разъём не означает одинаковое поведение внутри программы.

Главная идея

Внешний контроллер задаёт цель, а сервопривод закрывает локальный контур положения:

команда положения → сравнение → мотор и редуктор → выходной вал
                           ↑                         ↓
                           └──── датчик положения ──┘

Если вал ещё не дошёл до цели, внутренняя электроника включает мотор в нужную сторону. По мере приближения ошибка уменьшается. При внешней нагрузке привод может снова подать ток, стараясь вернуть вал. Поведение возле цели — точность, дрожание, сила удержания и реакция на потерю сигналов — зависит от устройства.

Обратная связь внутри

У обычного hobby-сервопривода датчик положения используется внутренней электроникой. Контроллер обычно посылает команду, но не получает по тому же проводу подтверждение фактического угла. Для проверки реального положения нужен отдельный датчик или сервопривод с документированным каналом телеметрии.

Что находится внутри

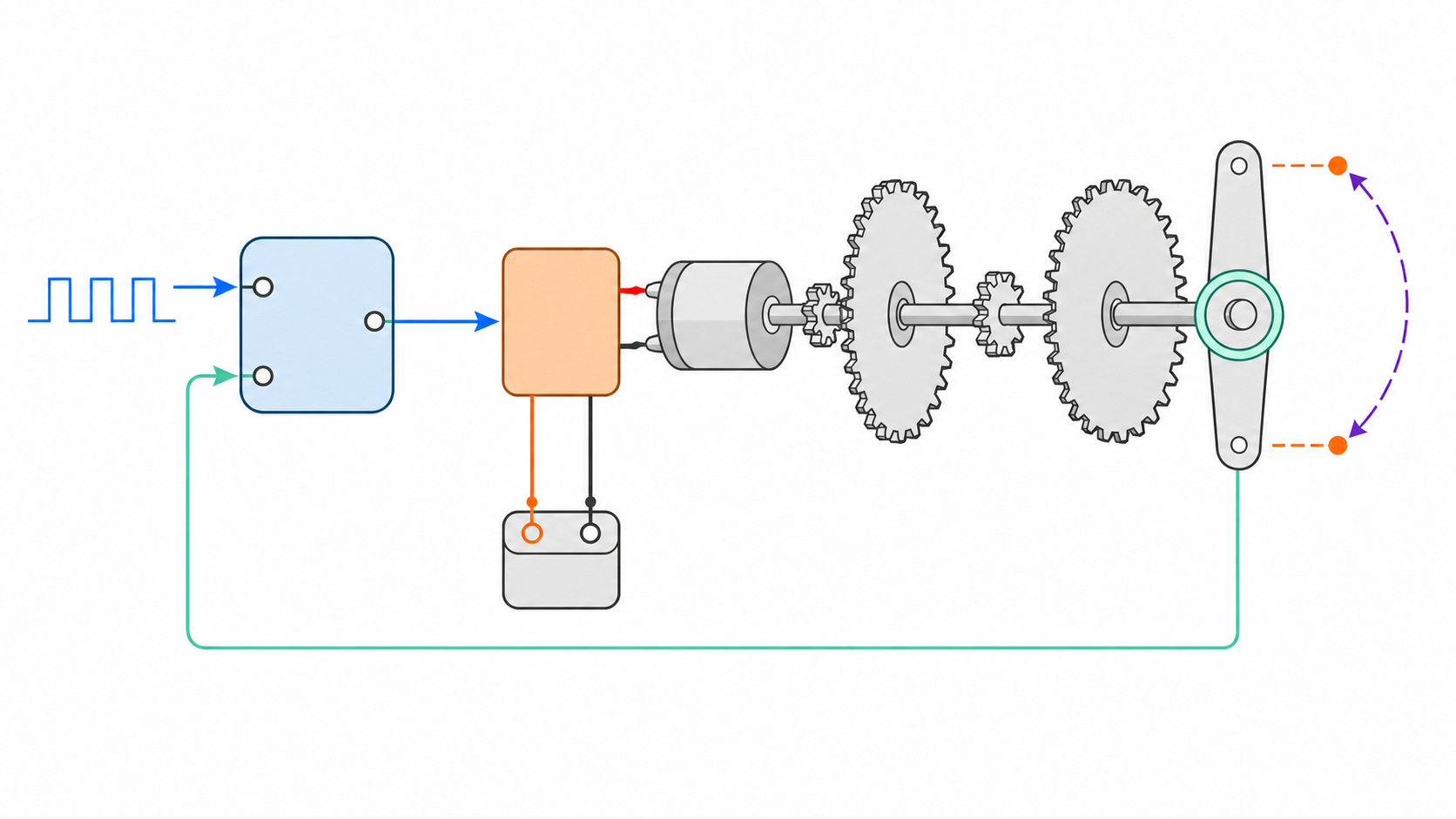

Иллюстрация — учебная блок-схема, а не точная компоновка конкретного корпуса и не расчёт передаточного отношения. Последовательность соприкасающихся шестерён упрощённо показывает редукцию. Мятное кольцо находится на одной оси с выходным валом и обозначает датчик положения; мятная линия возвращает его сигнал в управляющий блок.

Часть	Что делает	Что заметит пользователь
управляющая электроника	сравнивает команду и измеренное положение	вал движется к новой цели
силовой каскад	меняет направление и мощность на моторе	привод может разгоняться, тормозить и удерживать положение
DC-мотор	создаёт быстрое вращение	при нагрузке растут ток и нагрев
редуктор	уменьшает скорость и увеличивает доступный момент	выход движется медленнее мотора, появляется люфт
датчик положения	измеряет положение выходного звена	внутренний контур видит ошибку
выходной вал и качалка	передают движение механизму	к ним крепят рычаг или тягу

В недорогих аналоговых устройствах датчиком часто служит потенциометр, механически связанный с выходом. Возможны и другие датчики. Нельзя переносить устройство внутреннего узла одной модели на все сервоприводы.

Три электрических пути

У типичного hobby-сервопривода три провода: питание, земля и управляющий сигнал. Цвета разъёма часто различаются между производителями, поэтому ориентироваться нужно по pinout, а не по памяти.

Путь	Назначение	Правило подключения
питание	энергия для внутренней электроники и мотора	напряжение и полярность строго по спецификации
GND	возврат силового тока и опорный уровень сигнала	общий с землёй контроллера
сигнал	команда положения	GPIO или специализированный контроллер, относительно общего GND

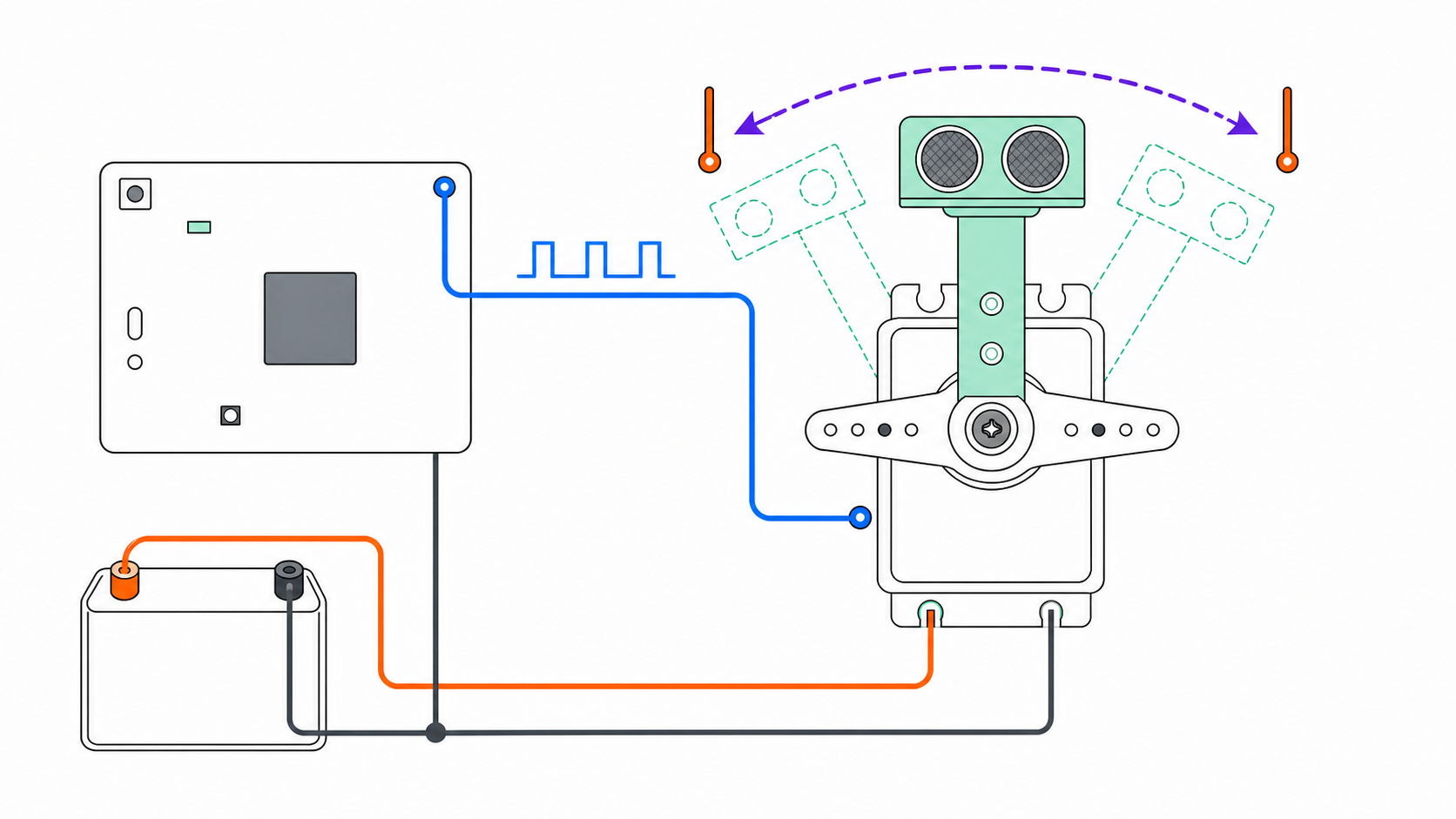

На первой иллюстрации оранжевая линия идёт от внешнего источника к силовому контакту сервопривода. Чёрная линия начинается на втором выводе источника, объединяется с землёй микроконтроллера и приходит на GND привода. Синяя линия заканчивается на отдельном сигнальном контакте корпуса. Она не соединена с качалкой и не переносит силовой ток мотора.

При нескольких приводах общая земля остаётся обязательной, а силовой источник выбирают по напряжению и суммарным импульсным токам. Проводники и разъёмы также должны выдерживать ток без заметной просадки.

Как импульс задаёт положение

Команда hobby-сервоприводу обычно кодируется длительностью активного импульса, который периодически повторяется. Это не то же самое, что управление скоростью обычного DC-мотора коэффициентом заполнения PWM.

короче импульс  → цель ближе к одной стороне
дольше импульс → цель ближе к другой стороне

Распространённое учебное приближение упоминает импульсы около 1–2 мс с обновлением около 50 Гц, но это не универсальный стандарт всех устройств. Фактическая нейтраль, крайние длительности, допустимая частота и соответствующий угол зависят от модели. Pololu показывает, что даже нейтральная длительность не обязана совпадать с механической серединой, а после замены сервопривода диапазон команд может потребовать новой калибровки.

Не обычный PWM мощности

В интерфейсе позиционного hobby-сервопривода смысл несёт прежде всего ширина управляющего импульса. Периодическое повторение поддерживает команду. Внутри привода собственная электроника уже решает, как питать мотор.

В программе безопаснее хранить калибровку как параметры:

safe_min_pulse
center_pulse
safe_max_pulse
refresh_period

Их значения берут из документации и уточняют постепенно на ненагруженном механизме. Не следует начинать эксперимент с максимально широкого диапазона библиотеки.

Питание и кратковременные токи

Когда привод начинает движение, резко тормозит или встречает нагрузку, ток может кратковременно сильно вырасти. В предельном случае вал остановлен, а мотор продолжает получать питание — это режим заклинивания. Источник, который уверенно питает контроллер без сервопривода, может просесть при старте механизма. Тогда микроконтроллер перезагружается, сигнал искажается, а привод дёргается.

Arduino прямо рекомендует отдельное питание, когда один или несколько сервоприводов требуют значительный ток, и напоминает соединить земли. Pololu показывает измерениями, что пиковые токи сильно различаются между моделями и нагрузками. Поэтому нельзя назначить универсальное число ампер «на один серво».

Симптом	Вероятная группа причин	Первая проверка
контроллер перезагружается при движении	просадка питания или плохая разводка земли	напряжение у контроллера и привода во время старта
привод дрожит возле цели	нестабильный сигнал, люфт, нагрузка, питание или особенность регулятора	сигнал и питание осциллографом, механику без нагрузки
корпус быстро нагревается	длительная большая ошибка, перегрузка или упор	снять нагрузку, вернуть команду в безопасный диапазон
несколько приводов мешают друг другу	источник или проводка не выдерживают суммарные импульсы	запускать по одному, измерить просадки и ток

Конденсатор возле привода иногда уменьшает локальные провалы, но не заменяет источник нужной мощности и проводку подходящего сечения. Номинал и допустимое напряжение конденсатора выбирают по схеме, а не по случайному примеру.

Механический диапазон, нагрузка и стопоры

Качалка связана с редуктором и выходным валом. У многих позиционных приводов есть механический ограничитель. Если команда требует пройти дальше, механизм упирается, но внутренний контур продолжает видеть ошибку и пытается двигать мотор. Результат — высокий ток, нагрев, шум и риск повреждения зубьев или мотора.

Безопасная калибровка:

1. снять тягу или уменьшить нагрузку;
2. начать с команды возле предполагаемого центра;
3. менять длительность небольшими шагами;
4. наблюдать, продолжает ли вал реально двигаться;
5. остановиться до звука упора, дрожания или роста тока;
6. сохранить программные пределы с запасом;
7. только затем установить качалку и проверить геометрию всей тяги.

Ограничение может находиться не только внутри привода. Тяга способна упереться в корпус робота раньше, чем качалка достигнет внутреннего стопора. Программный предел должен учитывать всю кинематику.

Момент в datasheet обычно указывают для конкретного напряжения и условий. Нагрузка на качалку определяется не только массой, но и плечом:

момент нагрузки = сила × расстояние от оси

Переместив точку крепления тяги ближе к оси, можно уменьшить требуемый момент, но изменится ход механизма. Рывки, удары и инерция добавляют динамическую нагрузку, которую статический расчёт не показывает.

Позиционный привод и непрерывное вращение

Внешне похожие сервоустройства могут работать по-разному.

Тип	Что обычно задаёт команда	Где применяется
позиционный hobby-сервопривод	целевое положение в допустимом диапазоне	заслонка, наклон датчика, рычаг
привод непрерывного вращения	направление и скорость около нейтральной команды	простое колесо или вращатель без задания угла
цифровой шинный сервопривод	команды по собственному протоколу, иногда телеметрия	многосуставные механизмы и сети приводов

Команда «90 градусов» из библиотеки не превращает привод непрерывного вращения в позиционный. Для него похожий импульс может означать остановку, а отклонение от нейтрали — скорость. Тип проверяют по маркировке и документации.

Пример: поворотный дальномер

Дальномер закреплён на качалке и измеряет пространство в нескольких направлениях. Надёжная последовательность может выглядеть так:

1. при отключённом питании проверить, что кронштейн нигде не задевает корпус;
2. подключить привод к внешнему источнику с общей землёй контроллера;
3. задать проверенную центральную длительность импульса;
4. после стабилизации выполнить измерение расстояния;
5. перейти к следующей позиции плавным рядом промежуточных команд;
6. снова дождаться завершения механических колебаний;
7. запретить команды вне откалиброванных пределов.

Контроллер знает отправленную цель, но не обязан знать фактический угол. Если дальномер должен подтверждённо смотреть точно, добавляют внешний датчик положения или выбирают привод с документированной обратной связью наружу.

Что запомнить про сервопривод

• Внутри позиционного сервопривода есть мотор, редуктор, датчик положения, силовой каскад и регулятор.
• Управляющий сигнал задаёт цель; он отделён от силового питания.
• Внешний источник и контроллер должны иметь общий GND для корректного уровня сигнала.
• Диапазон импульсов и частота обновления зависят от модели; 1–2 мс и 50 Гц — только распространённая отправная точка.
• Старты и заклинивание создают большие токи; источник выбирают с учётом пиков.
• Команда за механическим пределом вызывает упор, нагрев и риск повреждения.
• Внутренняя обратная связь не означает, что фактическое положение доступно контроллеру.

Практика

Задание 1. Нарисуйте правильное питание

Изобрази контроллер, внешний источник и один позиционный сервопривод. Покажи три пути разными цветами и отметьте единственную точку объединения земли контроллера с возвратом источника. Объясните, почему сигнальный вывод нельзя использовать как питание.

Задание 2. Составьте процедуру калибровки

Для реального сервопривода найдите datasheet или руководство. Составьте безопасный план поиска центра и двух программных границ без удара в механические стопоры. Предусмотри действия при шуме, дрожании и росте тока. Численные границы заранее не назначай.

Задание 3. Оцени нагрузку рычага

Выберите лёгкий датчик и два возможных отверстия качалки. Рассчитайте статический момент для обоих плеч. Отдельно перечислите динамические факторы, из-за которых реальная нагрузка может быть выше.

Задание 4. Диагностируй перезагрузку

При одновременном движении двух приводов контроллер перезапускается. Составьте порядок измерений: напряжение у источника, напряжение на приводах, напряжение на контроллере, ток и общий провод. Предложите изменения схемы, но не выбирай номиналы без характеристик устройств.

Проверьте себя

1. Какие пять функциональных частей можно выделить внутри позиционного сервопривода?
2. Почему внутренний датчик положения не всегда доступен внешнему контроллеру?
3. Чем управляющие импульсы серво отличаются от PWM мощности DC-мотора?
4. Почему нельзя считать диапазон 1–2 мс обязательным для любого привода?
5. Зачем соединять землю внешнего источника с землёй контроллера?
6. Что происходит, когда механизм упирается, а цель остаётся за стопором?
7. Как плечо качалки влияет на требуемый момент?
8. Чем позиционный сервопривод отличается от привода непрерывного вращения?

Ориентиры для самопроверки

Сначала ответьте без подсказки. Ответ можно считать полным, если вы:

• формулируете основную мысль своими словами;
• называете важные условия, ограничения или меры безопасности;
• для схемы, кода или расчёта показываете ход решения и ожидаемый результат.

Если один из пунктов объяснить не получается, найдите соответствующую главу статьи, перечитайте её и повторите ответ.

Словарь статьи

• Сервопривод — исполнительный механизм с управлением по обратной связи.
• Hobby-сервопривод — компактный привод с распространённым трёхпроводным интерфейсом команды, питания и земли.
• Целевое положение — положение, к которому должен прийти внутренний регулятор.
• Ошибка положения — разность между целью и измеренным положением.
• Контур управления — цепочка измерения, сравнения и воздействия на мотор.
• Датчик положения — внутренний элемент, измеряющий положение выходного звена.
• Качалка — рычаг, установленный на выходном валу сервопривода.
• Механический стопор — физический предел поворота механизма.
• Ток заклинивания — ток мотора при остановленном валу и приложенном питании.
• Общий GND — общий опорный и возвратный провод источника и контроллера.

Связанные темы

• Коллекторные двигатели — двигатель, который часто находится внутри простого сервопривода.
• Шаговые двигатели — другой способ позиционирования с подсчётом шагов.
• Мотор-редукторы — как редуктор меняет скорость, момент и люфт.
• Энкодеры — внешнее измерение угла и скорости.
