Мотор-редукторы

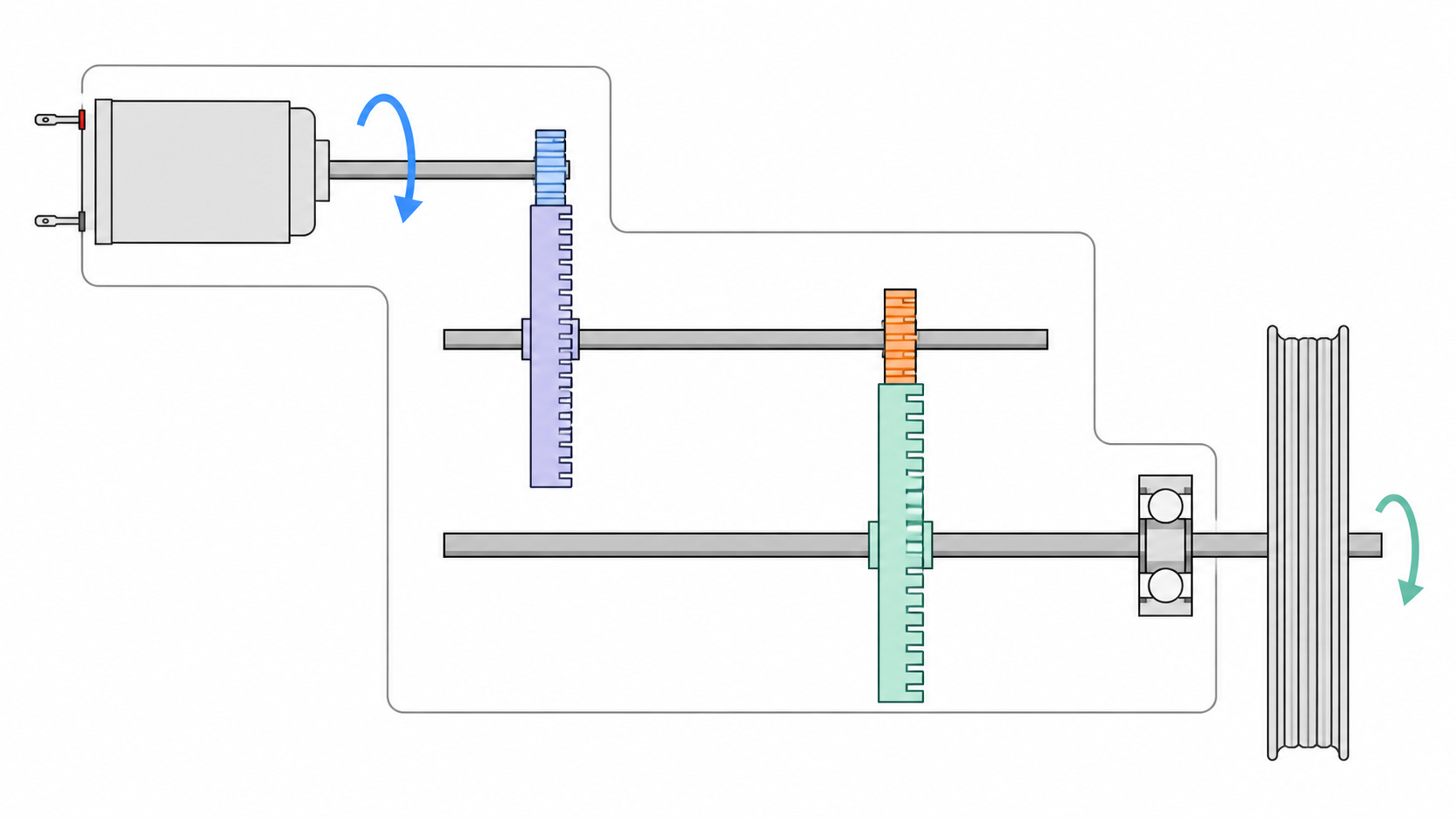

На рисунке шестерни показаны с ребра в условном боковом разрезе. Синяя ведущая шестерня передаёт движение большой фиолетовой, а та сидит на одном непрерывном промежуточном валу с оранжевой шестернёй второй ступени. Оранжевая шестерня приводит большую мятную шестерню выходного вала. Профиль зубьев упрощён; корпус, часть опор и крепёж скрыты ради читаемости. Это учебная схема связи валов, а не чертёж для изготовления редуктора.
Быстрый электродвигатель не всегда удобно соединять с колесом или рычагом напрямую. Ему может не хватать момента для старта, а колесо на тысячах оборотов в минуту окажется слишком быстрым. Мотор-редуктор объединяет двигатель и механическую передачу: на выходе скорость становится ниже, а доступный момент — выше.
Редуктор обменивает скорость на момент. Если передаточное отношение равно 30:1, входной вал совершает примерно 30 оборотов на один оборот выхода. В идеальной модели выходной момент возрастает в 30 раз, но в реальном механизме часть мощности теряется на трение, деформации и перемешивание смазки. Передаточное отношение не отменяет ограничения двигателя, зубчатой передачи, выходного вала и подшипников.
Зачем это нужно
Колесо учебного робота должно тронуться с места, разогнать массу платформы и преодолеть сопротивление пола. Маленький DC-мотор способен вращаться очень быстро, но его момент на валу может быть недостаточен для прямого привода большого колеса. Редуктор переводит удобный для двигателя режим высокой скорости в более медленное и тяговитое движение механизма.
Та же задача встречается в манипуляторе, конвейере и заслонке. Однако выбрать редуктор только по надписи 100:1 нельзя. Два привода с одинаковым отношением могут отличаться допустимым непрерывным моментом, люфтом, КПД, током блокировки, диаметром вала, ресурсом и разрешённой радиальной нагрузкой.
Правильный выбор начинается с нагрузки:
требуемая скорость и усилие механизма
↓
колесо, рычаг или винт
↓
допустимые момент и скорость редуктора
↓
рабочая точка двигателя, драйвер и питание
Такой порядок защищает от распространённой ошибки: взять высокий коэффициент редукции ради «максимальной тяги», а затем получить медленный привод, перегретый мотор или сломанные зубья.

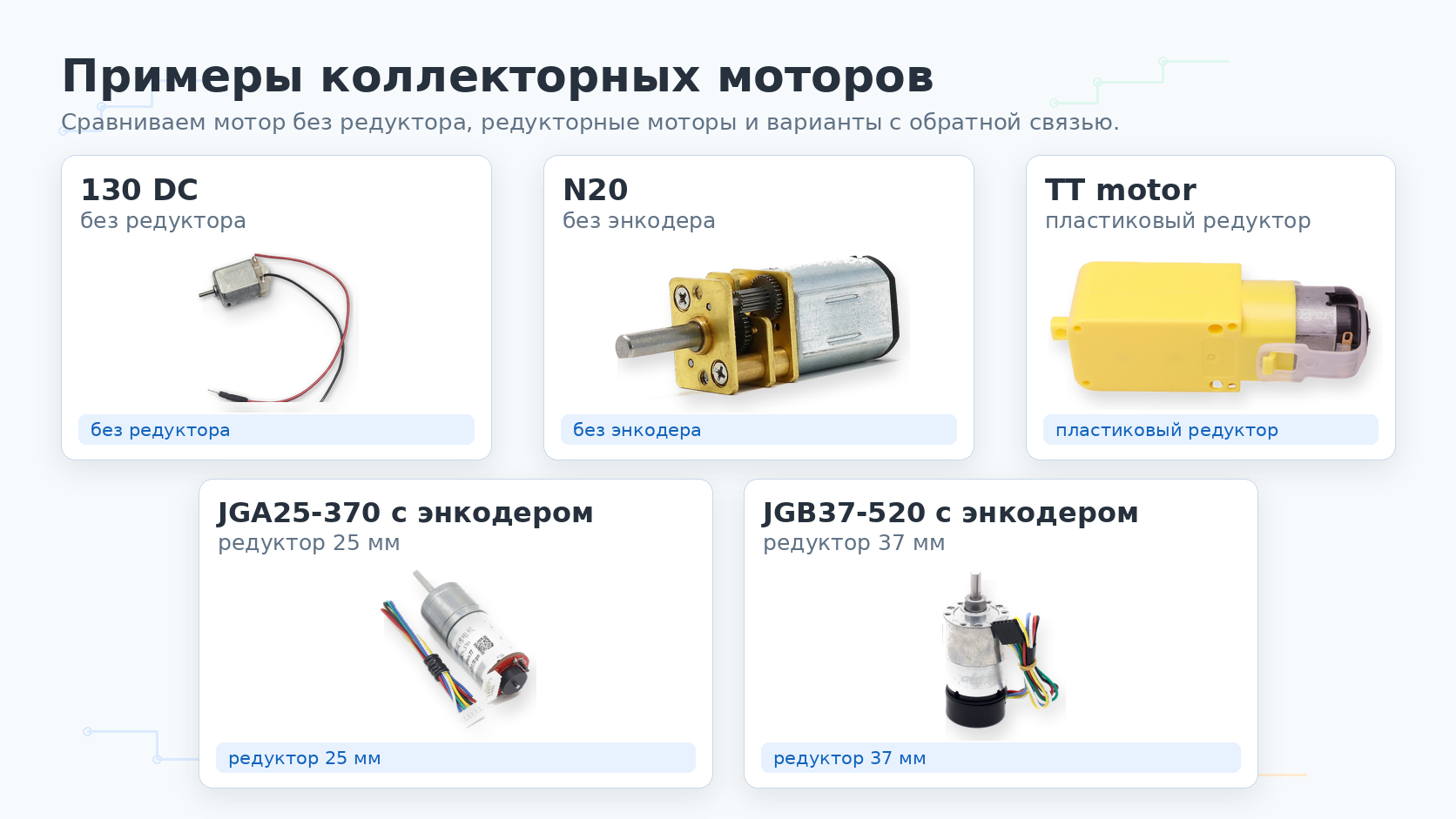

Примеры устройств
| Устройство | Что это | Типичные признаки | Что сравнить перед выбором |
|---|---|---|---|
| 130 DC | мотор без редуктора | высокая скорость, малый момент на валу | нужен ли редуктор для колеса или механизма |
| N20 | компактный металлический мотор-редуктор без энкодера | малый размер, много вариантов передаточного отношения, выходной вал параллелен валу двигателя | вал, ток блокировки, нагрузку и крепление |
| ТТ motor | учебный пластиковый мотор-редуктор | лёгкий, дешёвый, удобен для колёс | ресурс шестерён, люфт и крепление |
| JGA25-370 с энкодером | металлический мотор-редуктор среднего размера | прочнее ТТ motor, есть обратная связь | питание, драйвер, крепление к раме и разрешение энкодера |
| JGB37-520 с энкодером | более мощный цилиндрический мотор-редуктор | крупный корпус, высокий ток, есть энкодер | непрерывный момент, пусковой ток, массу и крепёж |
Главный вопрос: какая скорость и какой момент нужны именно на выходном валу? Коэффициент редукции сам по себе не отвечает на этот вопрос.
Главная идея
Для понижающего редуктора удобно определить передаточное отношение так:
i = n_вход / n_выход
Здесь n_вход — частота вращения входного вала, n_выход — частота вращения выходного вала. При i > 1 редуктор понижает скорость:
n_выход = n_вход / i
В идеальном механизме мощность сохраняется, поэтому уменьшение скорости сопровождается увеличением момента:
M_выход, идеал = M_вход × i
Реальный редуктор имеет потери. Для предварительной оценки при вращении используют КПД η:
M_выход ≈ M_вход × i × η
Значение η берут из документации и применяют в оговорённом производителем режиме. КПД зависит от типа передачи, числа ступеней, скорости, смазки, температуры и нагрузки. При полностью заблокированном выходе механическая выходная мощность равна нулю, поэтому обычную формулу КПД нельзя считать точным описанием аварийной блокировки.
| Величина | Идеальная связь | Что меняет реальный результат |
|---|---|---|
| выходная скорость | n_вход / i | просадка скорости двигателя под нагрузкой, упругость и трение |
| выходной момент | M_вход × i | КПД, предел зубьев, валов и подшипников |
| механическая мощность | равна входной | часть превращается в тепло и шум |
| угловая точность | входное смещение делится на i | люфт, упругость передачи, погрешность изготовления |
Как устроены ступени
Одна ступень цилиндрической зубчатой передачи состоит из пары зацепляющихся колёс. Маленькая ведущая шестерня называется пиньоном. Если она вращает большую шестерню, скорость уменьшается. Для более высокого отношения соединяют несколько ступеней.
В составной передаче большая шестерня первой ступени и малый пиньон второй жёстко закреплены на одном промежуточном валу. Они вращаются с одной угловой скоростью. Отдельные центры, соединённые «линией вала» на фронтальной картинке, не были бы одним составным колесом — поэтому связь валов нужно читать по разрезу, сборочному чертежу или документации.
Для двух ступеней общее отношение равно произведению отношений:
i_общее = i₁ × i₂
Например, две ступени 5:1 и 6:1 дают 30:1. Направление выхода при внешнем зубчатом зацеплении меняется на каждой паре: одна пара обращает направление, две пары возвращают его. Но червячные, планетарные и ременные передачи устроены иначе. Направление «вход → выход» следует проверять по паспорту конкретного редуктора, а не угадывать только по числу i.
| Тип передачи | Сильная сторона | Что проверить |
|---|---|---|
| цилиндрическая многоступенчатая | простая конструкция и широкий выбор отношений | шум, число ступеней, люфт, нагрузку на вал |
| планетарная | высокий момент при компактной соосной компоновке | цену, КПД, допустимый момент и люфт |
| червячная | большое отношение в одной ступени и угловая компоновка | нагрев, КПД и возможность обратного вращения |
| ременная или цепная | разнесённые валы и гибкая компоновка | натяжение, ресурс, защиту и радиальные силы |
Редуктор не создаёт энергию. Больший момент получается ценой меньшей скорости, а реальная выходная мощность ниже входной. Если после установки редуктора мотор постоянно работает возле блокировки, отношение или размер привода выбраны неудачно.
От скорости двигателя к скорости робота
Предположим, мотор под выбранной нагрузкой вращается со скоростью 3000 об/мин, а редуктор имеет отношение 30:1. Учебная оценка даёт:
n_выход = 3000 / 30 = 100 об/мин
Если диаметр колеса D, теоретическая линейная скорость без проскальзывания равна:
v = π × D × n_выход / 60
Для D = 0,065 м получается около 0,34 м/с. Это не обещанная скорость робота: реальный диаметр под нагрузкой меняется, колесо проскальзывает, батарея проседает, а обороты мотора зависят от момента.
Для момента можно выполнить отдельную предварительную оценку. Если мотор создаёт 8 мН·м, отношение равно 30, а принятый для расчёта КПД — 0,70, то:
M_выход ≈ 8 × 30 × 0,70 = 168 мН·м
Это расчётный пример, а не характеристика произвольного изделия. Результат нужно сравнить с рабочей кривой мотора и допустимым непрерывным моментом самого редуктора. Высокое теоретическое значение может превышать предел зубьев или выходного вала раньше, чем мотор достигнет тока блокировки.

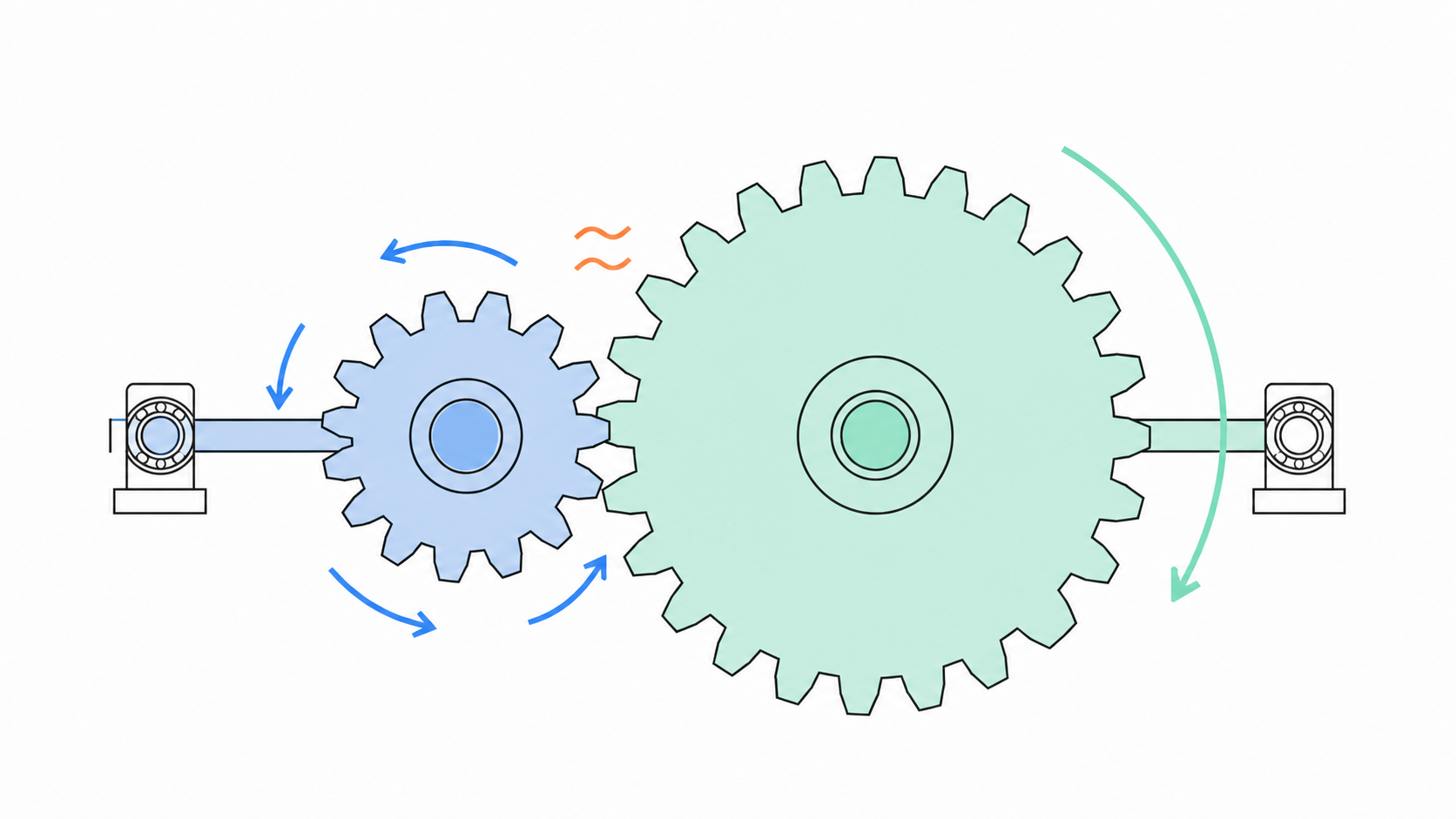

Синяя малая шестерня совершает больше оборотов, мятная большая — меньше и в противоположную сторону. Мягкие оранжевые дуги обозначают часть энергии, уходящую в трение и тепло, а не искрение зубьев. Рисунок показывает идею отношения скорости и момента; он не задаёт численный КПД и не заменяет расчёт прочности.
Люфт и точность позиционирования
Между сопряжёнными зубьями нужен небольшой зазор. Иначе тепловое расширение, погрешности формы и загрязнение могли бы заклинить передачу. Этот свободный угловой ход называется люфтом.
Когда привод всё время вращается в одну сторону под нагрузкой, зубья прижаты к одной стороне и люфт почти не проявляется как скачок. При реверсе вход уже начал двигаться, а выход некоторое время стоит, пока зазор не выбран в другую сторону. Для колёсного робота это ухудшает малые развороты, а для поворотного столика — повторяемость подхода к координате.
Редуктор также упруго деформируется под моментом. Поэтому «число команд на оборот» или большое разрешение энкодера не равно абсолютной точности выходного звена. Уменьшить ошибку помогают предварительный натяг в подходящих передачах, движение к точке с одной стороны, энкодер на выходном валу и калибровка под реальной нагрузкой.
Вал, подшипники и колесо
Выходной вал передаёт не только крутящий момент. Колесо, шкив или рычаг создают радиальную нагрузку поперёк оси, а некоторые механизмы — ещё и осевую. Чем дальше сила приложена от опоры, тем больше изгибающий момент.
Колесо нельзя без проверки навешивать на длинный тонкий вал. В паспорте редуктора ищут:
- допустимую радиальную силу и расстояние от фланца, на котором она задана;
- допустимую осевую силу;
- диаметр, форму и длину выходного вала;
- тип выходного подшипника и допустимый непрерывный момент;
- ограничение усилия при запрессовке ступицы.
Если внешняя нагрузка велика, колесо или шкив ставят на отдельные подшипники, а редуктор передаёт момент через муфту. Ступицу фиксируют способом, предусмотренным для формы вала: D-образной гранью, шпонкой, зажимом или винтом. Удары молотком по валу способны повредить подшипник и зубчатую передачу.
Ток блокировки и тепловой режим
Редуктор увеличивает момент на выходе, но не уменьшает электрический ток блокировки самого мотора. Если колесо упёрлось в препятствие, вал двигателя замедляется, противо-ЭДС падает, а ток растёт. Драйвер и источник должны пережить пусковой импульс, однако это не означает, что мотор и редуктор могут долго работать в таком режиме.
В каталогах отдельно указывают непрерывный и кратковременный момент редуктора. Stall torque и stall current коллекторного мотора часто являются крайними или экстраполированными точками, а не разрешённой рабочей нагрузкой. Допустимая длительность зависит от отвода тепла и конкретного изделия.
Для повторяющегося механизма описывают цикл нагрузки: время разгона, движения, торможения, паузы и число повторов. Затем проверяют среднеквадратичный момент, пиковый момент, скорость, температуру и рекомендации производителя. Простое правило «мотор работает половину времени — значит не перегреется» без тепловых данных ненадёжно.
Не удерживайте колесо рукой под полным питанием. Первый запуск выполняют с ограничением тока, доступной аварийной остановкой и короткими интервалами. Температуру, ток и шум отслеживают одновременно; паспортные пределы редуктора и двигателя проверяют раздельно.
Пример: два привода мобильного робота
Для симметричного двухколёсного робота выбирают два одинаковых мотор-редуктора. Сначала задают желаемую скорость и оценивают силу тяги, затем пересчитывают их в обороты и момент колеса. После этого находят рабочую точку на характеристиках привода, оставляют запас для старта и неровного покрытия и проверяют общий ток двух каналов.
Механическая проверка не менее важна электрической:
- крепления удерживают корпуса без перекоса;
- центры колёс совпадают по высоте, а оси параллельны;
- ступицы не трутся о корпус и не нагружают вал при затяжке;
- колесо не находится дальше от фланца, чем допускает радиальная нагрузка;
- провода не касаются вращающихся частей;
- программа останавливает привод при большом токе без движения по энкодеру.
Разница оборотов двух моторов существует даже у одинаковых моделей. Редукторы добавляют собственное трение и люфт. Для прямолинейного движения применяют энкодеры и замкнутый регулятор скорости, но сначала устраняют перекос шасси и тугое вращение: программа не должна маскировать механическую неисправность.
Что запомнить про мотор-редуктор
- Отношение
i = n_вход / n_выходпоказывает, во сколько раз выход медленнее входа в понижающей передаче. - Идеальный рост момента равен
i, реальный зависит от КПД и ограничений механики. - Общее отношение многоступенчатой передачи равно произведению отношений ступеней.
- Люфт проявляется особенно заметно при смене направления.
- Stall-параметры не являются разрешённым непрерывным режимом.
- Колесо нагружает выходной вал радиально; допустимая сила зависит и от вылета от фланца.
- Скорость, момент, ток, температура и цикл нагрузки проверяют в одной рабочей точке.
Практика
Задание 1. Рабочая точка колеса
Выберите реальный мотор-редуктор с официальной документацией и колесо. Рассчитайте идеальные обороты колеса и скорость робота по паспортной скорости двигателя или готового привода. Отдельно перечислите причины, по которым измеренная скорость будет отличаться.
Задание 2. Момент с потерями
Для заданных преподавателем входного момента, отношения и КПД оцените выходной момент. Сравните его с непрерывным и кратковременным пределами выбранного редуктора. Не используйте stall torque как рабочее значение.
Задание 3. Люфт при реверсе
Составьте безопасную методику измерения углового свободного хода выходного колеса без питания мотора. Опишите, где поставить метку, какую нагрузку приложить и как не превысить допустимый момент.
Задание 4. Опора выходного механизма
Нарисуйте два варианта установки большого шкива: прямо на вал редуктора и на отдельной паре подшипников с муфтой. Для выбранного изделия найдите в datasheet допустимую радиальную нагрузку и точку, где она приложена.
Проверьте себя
- Что означает отношение редуктора
30:1при принятом в уроке определении? - Почему момент нельзя точно вычислить простым умножением на
i? - Как получить общее отношение двух ступеней?
- Почему число внешних зацеплений влияет на направление вращения?
- Как люфт проявляется при реверсе?
- Чем непрерывный момент отличается от момента блокировки?
- Почему вылет колеса от фланца влияет на выходной вал?
- Какие величины нужно измерить при первом испытании привода под нагрузкой?
Сначала ответьте без подсказки. Ответ можно считать полным, если вы:
- формулируете основную мысль своими словами;
- называете важные условия, ограничения или меры безопасности;
- для схемы, кода или расчёта показываете ход решения и ожидаемый результат.
Если один из пунктов объяснить не получается, найдите соответствующую главу статьи, перечитайте её и повторите ответ.
Словарь статьи
- Мотор-редуктор — двигатель и согласованная с ним механическая передача в одном приводе.
- Редуктор — передача, которая в рассматриваемом режиме уменьшает скорость и увеличивает доступный момент.
- Передаточное отношение — отношение входной частоты вращения к выходной в принятом здесь определении.
- Ступень — одна пара взаимодействующих элементов передачи.
- Пиньон — малая ведущая шестерня пары.
- Крутящий момент — мера вращающего действия силы относительно оси.
- КПД — отношение полезной выходной мощности к входной мощности при заданном режиме.
- Люфт — свободное перемещение выхода при смене направления до передачи усилия.
- Радиальная нагрузка — сила, направленная поперёк оси вала.
- Цикл нагрузки — повторяющаяся последовательность разгона, работы, торможения и паузы.
