Подготовка среды

Tinkercad Circuits позволяет начать программировать Arduino без платы, проводов и риска случайно повредить компонент. В браузере можно собрать виртуальную схему, открыть блочный редактор, запустить симуляцию и сразу увидеть, как программа влияет на светодиод, кнопку, датчик или мотор.

Коротко

В этом разделе Tinkercad используется как первая безопасная среда: сначала собираем простую виртуальную схему, затем добавляем блоки программы, запускаем симуляцию и проверяем результат. Если у вас есть реальная Arduino, Tinkercad всё равно полезен для подготовки и проверки идеи перед сборкой на столе.

Что нужно подготовить

Для работы достаточно современного браузера и доступа к сайту tinkercad.com. Проекты сохраняются в аккаунте Autodesk. Если занятие проходит в группе, преподаватель может выдать код класса: тогда ученик входит не через личную почту, а через подключение к классу.

Перед уроком проверьте:

Что	Зачем
браузер открывает сайт Tinkercad	все проекты выполняются онлайн
вы знаете способ входа	личный аккаунт или код класса от преподавателя
выбран раздел Circuits	именно он нужен для Arduino и электронных схем
включён режим Blocks или Blocks + Text	в этом разделе сначала работаем визуальными блоками
проект запускается кнопкой Start Simulation	так проверяется схема и программа

Вход в Tinkercad

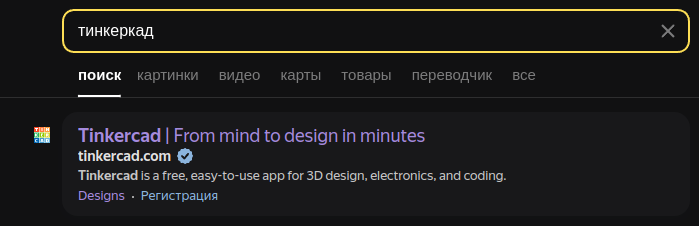

Откройте сайт Tinkercad. Можно перейти по прямой ссылке или найти его в поиске.

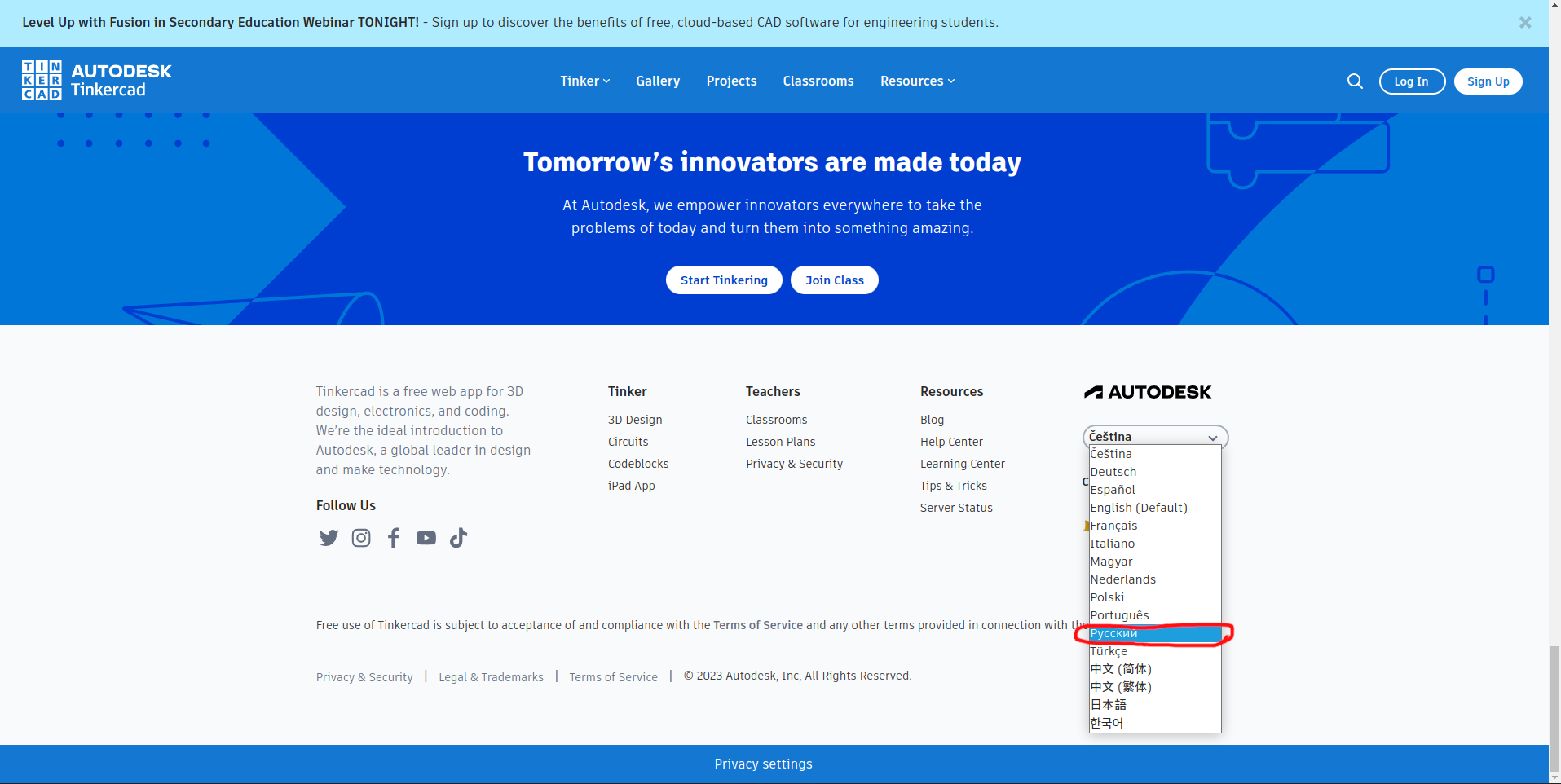

Если интерфейс открылся на английском языке и это мешает, язык можно переключить в нижней части страницы. Названия кнопок в Tinkercad со временем меняются, поэтому ориентируйтесь не только на текст, но и на общий смысл действия.

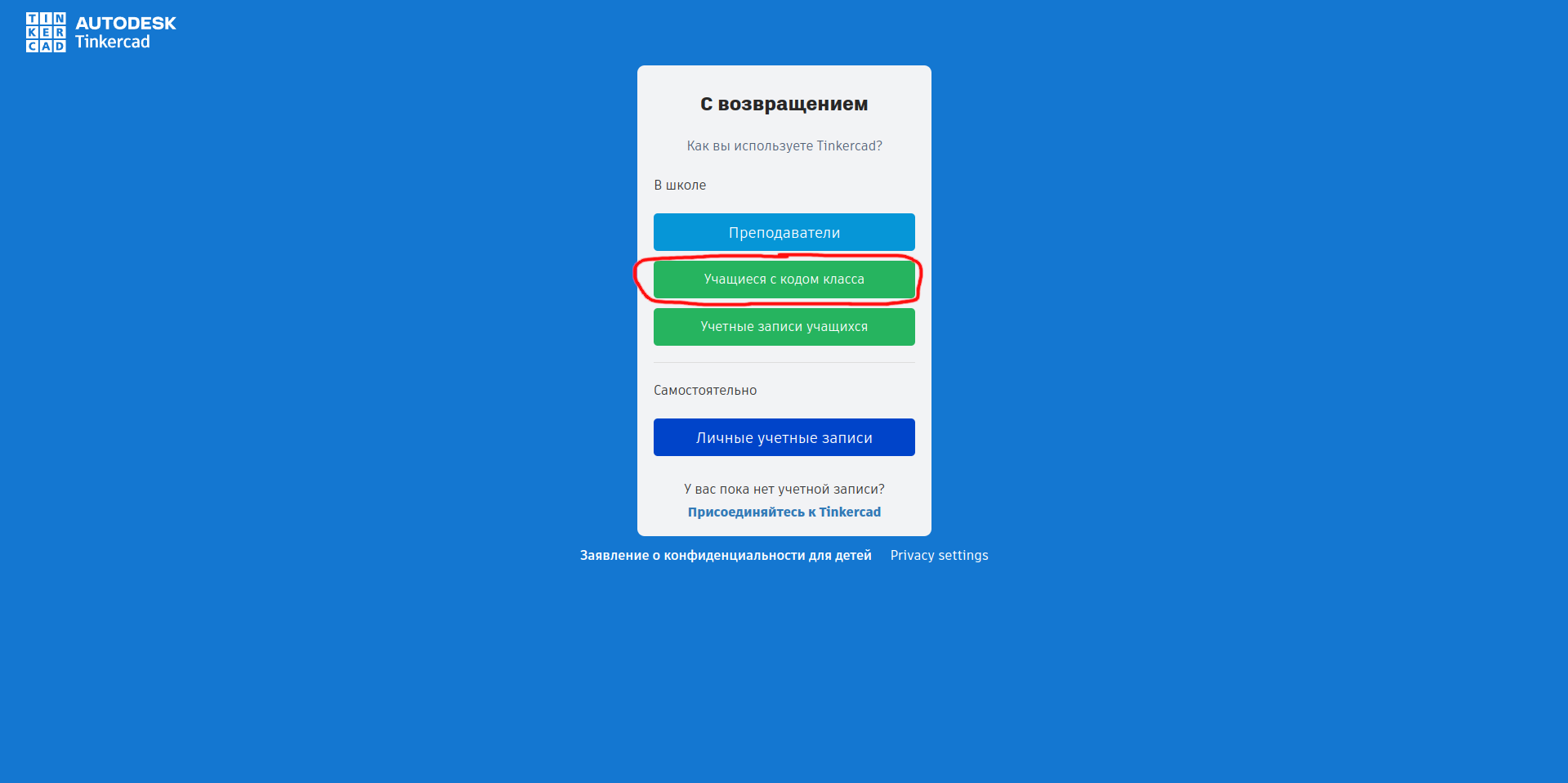

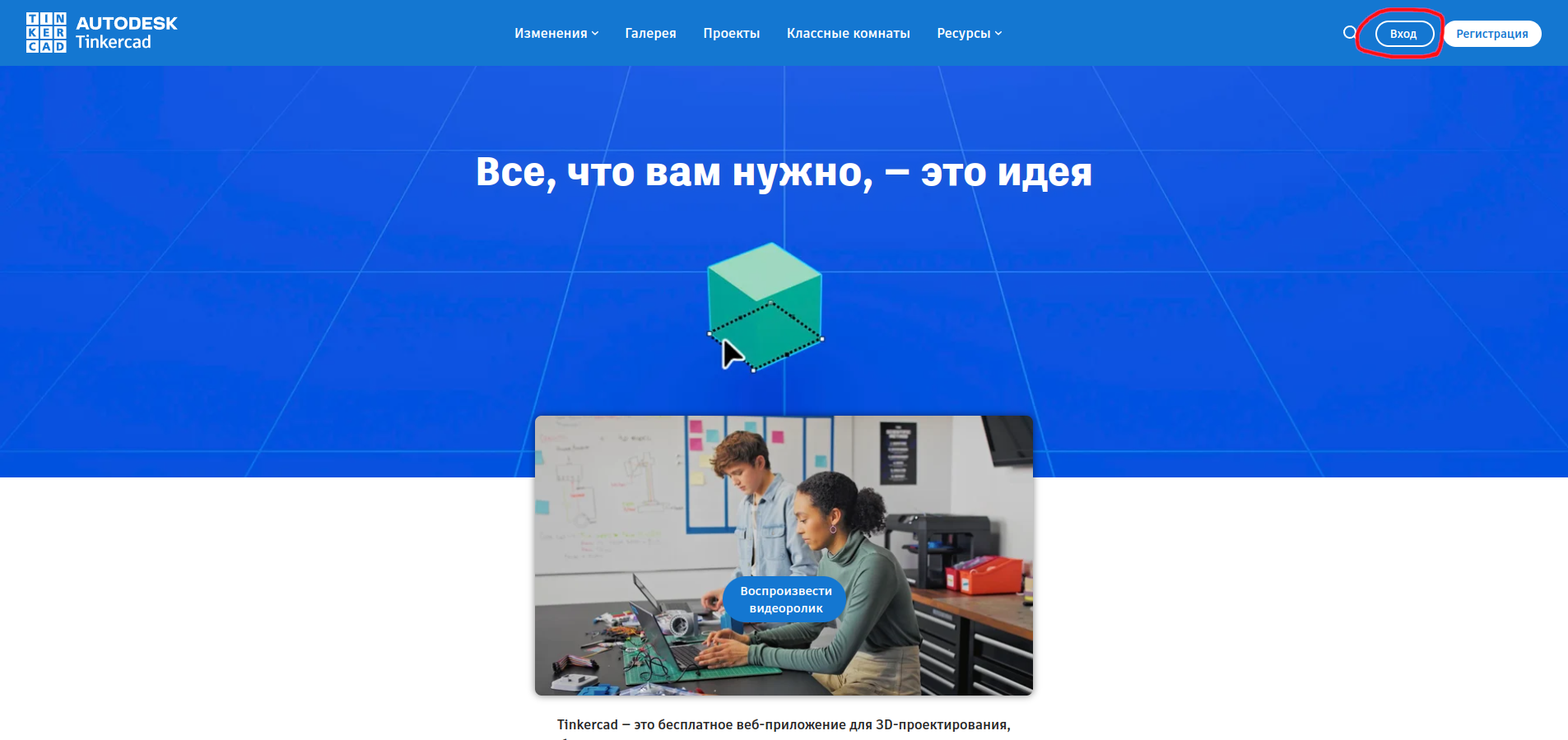

Нажмите кнопку входа. Если преподаватель выдал код класса, выберите вход ученика с кодом класса.

Введите код класса, который дал преподаватель. Не используйте чужой код из старых инструкций: класс, доступ и срок действия зависят от конкретного занятия.

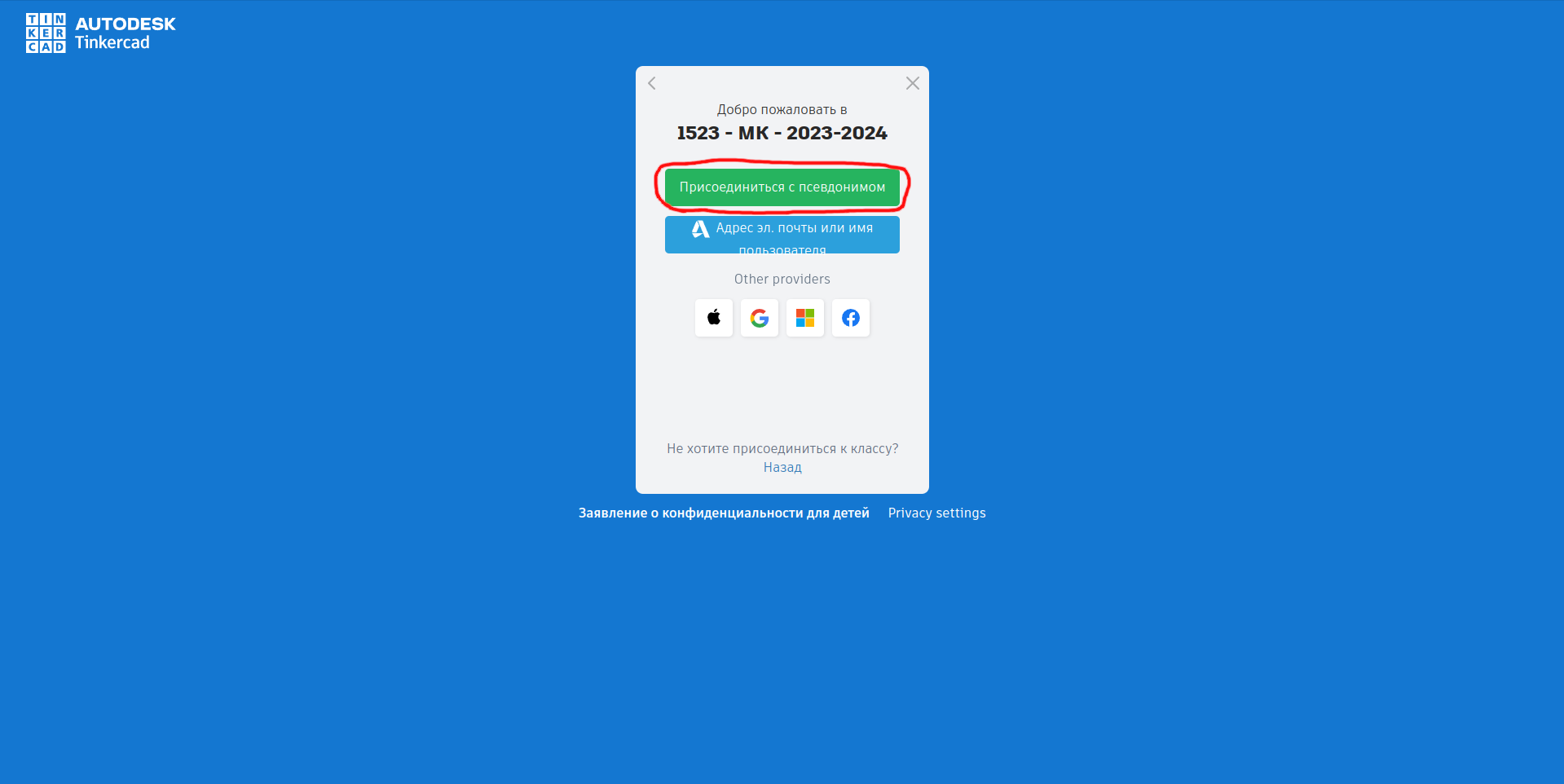

После этого Tinkercad попросит псевдоним. Обычно преподаватель заранее задаёт правило имени, например фамилия и имя без пробелов. Важно использовать один и тот же псевдоним, чтобы преподаватель мог найти ваши проекты.

Создание первого проекта

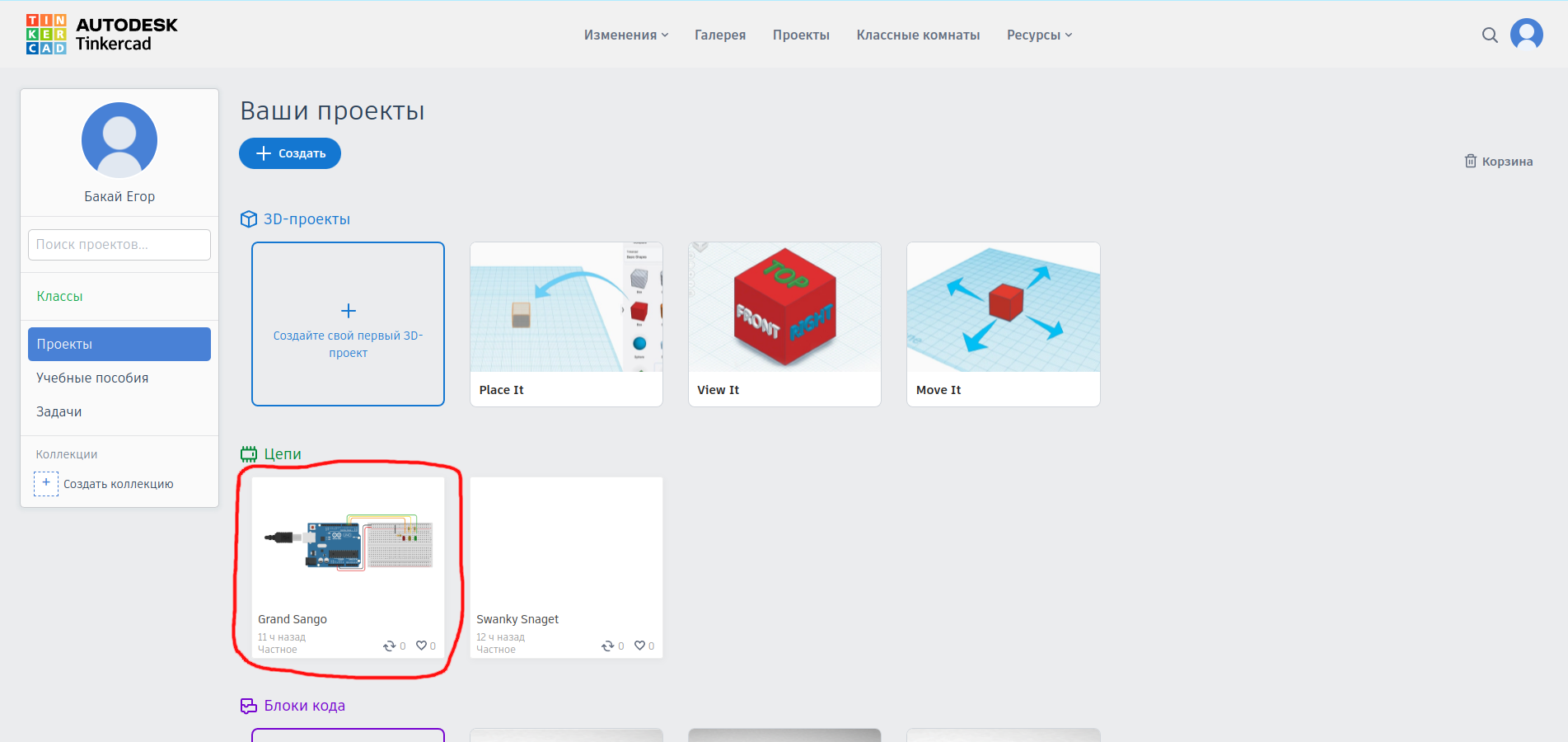

После входа откроется личный кабинет. В нём отображаются старые проекты и кнопка создания нового.

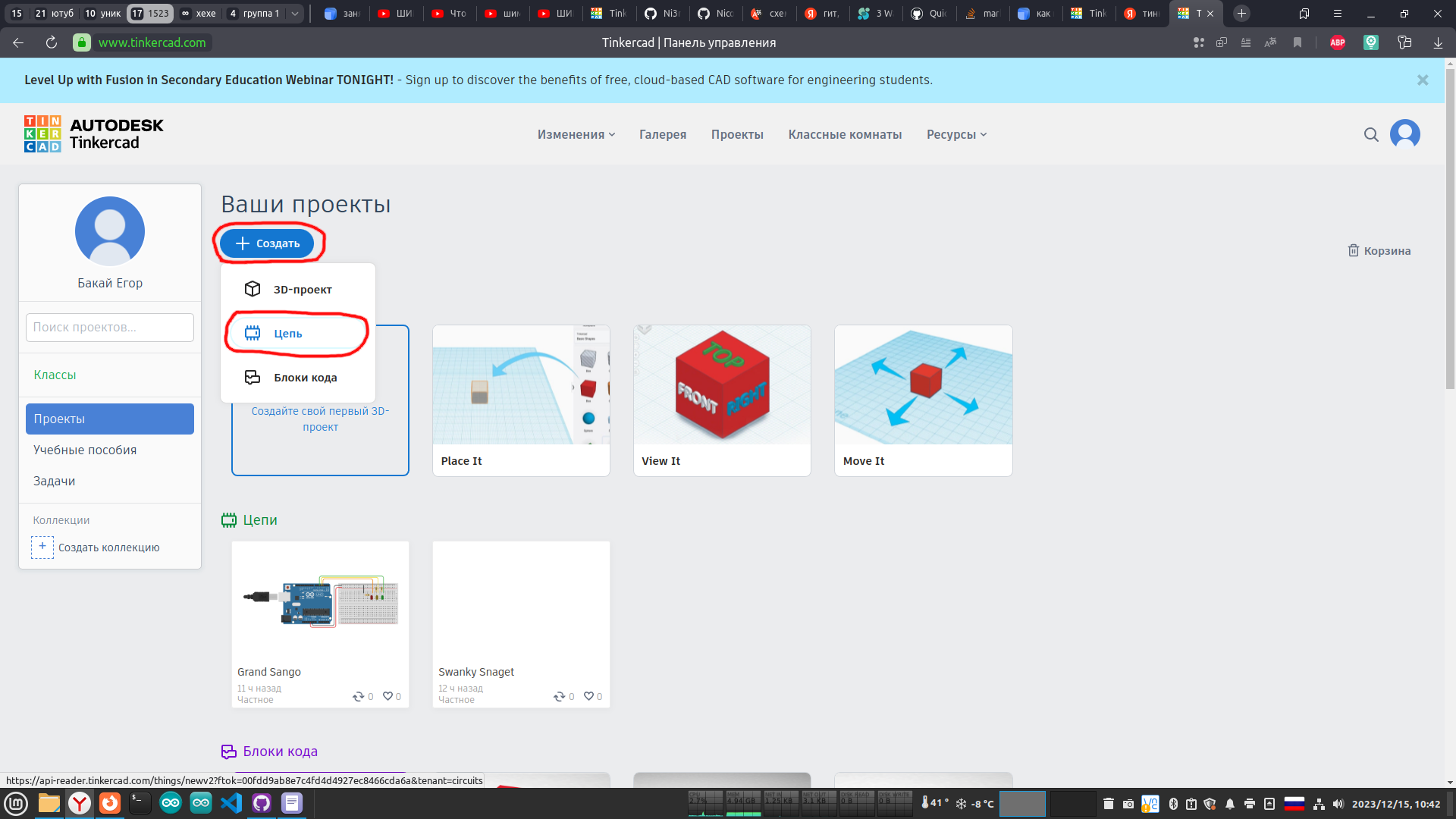

Создайте новый проект в разделе схем. Если Tinkercad предлагает разные типы работ, выбирайте Circuits, потому что именно там находятся Arduino, макетная плата, светодиоды, кнопки, резисторы, датчики и симуляция.

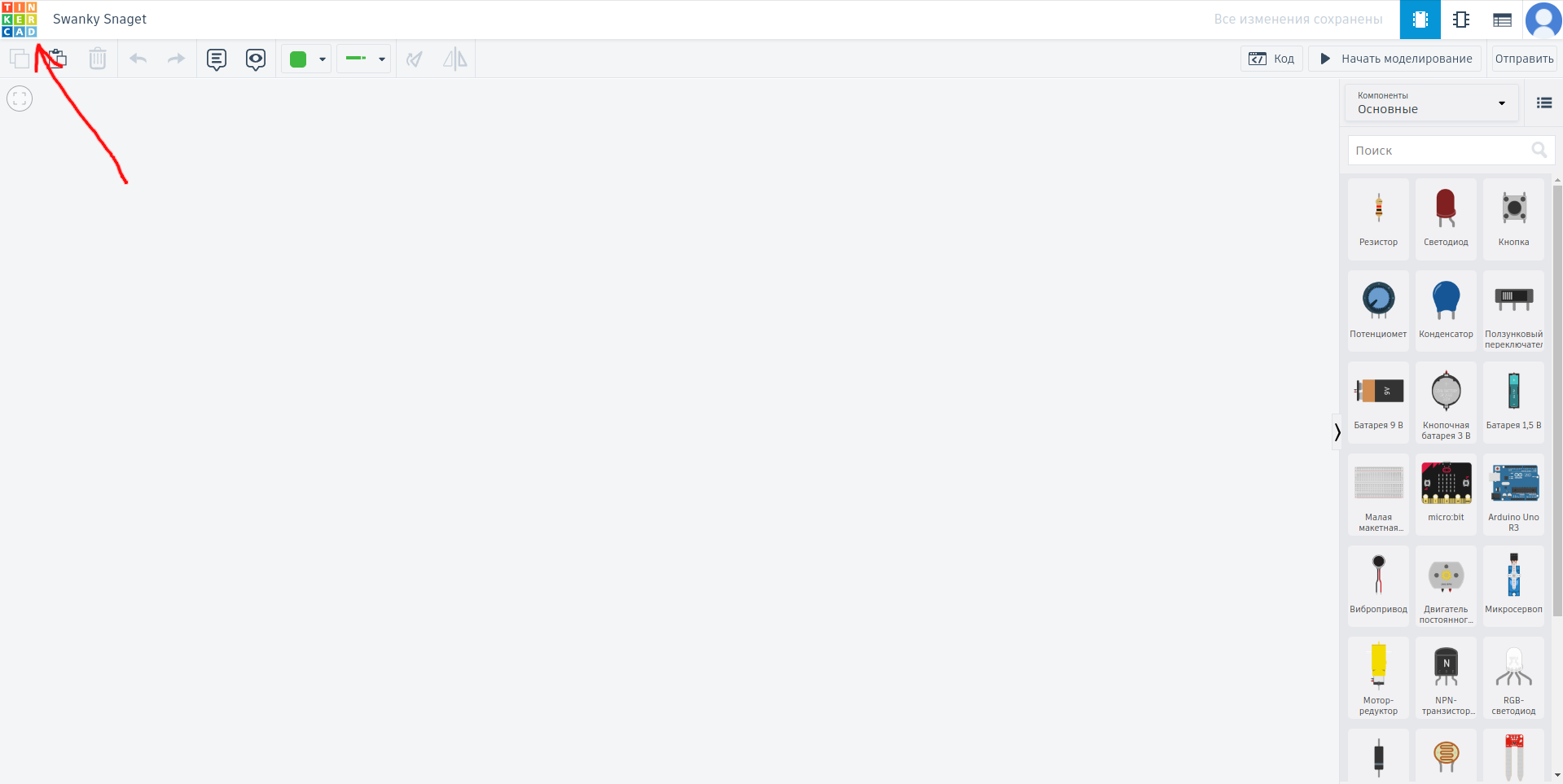

В рабочем поле появятся компоненты, область схемы и кнопка запуска симуляции. В первых уроках мы будем добавлять Arduino Uno, макетную плату и один элемент, который легко наблюдать: светодиод, кнопку или потенциометр.

Как работать с компонентами

Компоненты перетаскивают из правой панели на рабочее поле. Для первых проектов удобно придерживаться одного порядка:

1. добавить Arduino Uno R3;
2. добавить макетную плату, если деталь не подключается прямо к плате;
3. поставить один изучаемый элемент;
4. добавить обязательные резисторы;
5. соединить питание, землю и сигнальные провода;
6. только после проверки открывать редактор кода.

Провод создаётся щелчком по контакту компонента и щелчком по точке назначения. Цвет провода не меняет электрический смысл, но помогает читать схему: красный удобно использовать для 5V, чёрный для GND, а другие цвета для сигналов.

Как открыть блоки программы

В рабочем поле нажмите кнопку Code. Для заданий этого раздела выберите режим Blocks или Blocks + Text. Режим Blocks показывает только визуальные блоки. Режим Blocks + Text полезен позже: он показывает, какой текстовый код Arduino получается из блоков.

В блочном редакторе обычно есть группы:

Группа	Что искать
Output	включение вывода, встроенного LED, сервопривода, звука
Input	чтение цифрового или аналогового контакта
Control	ожидание, повторение, ветвление
Math	сравнение и вычисления
Variables	создание и изменение переменных
Notation	комментарии к программе

Сначала собирайте минимальную программу. Например, для мигания нужен только вывод, ожидание, вывод и ожидание. Кнопка, датчик и мотор добавляются позже, когда базовый цикл уже понятен.

Как запускать симуляцию

Перед запуском проверьте три вещи:

1. схема собрана по одному понятному пути;
2. в программе выбран тот же контакт, к которому подключён провод;
3. блоки находятся внутри правильной области запуска или повторения.

После этого нажмите Start Simulation. Если Tinkercad показывает ошибку, сначала прочитайте сообщение. Частые причины: неверная схема, неподключённый контакт, неправильный режим редактора или блок, который оказался вне цикла.

Останавливайте симуляцию перед изменением схемы. В реальной электронике провода не переставляют под питанием; в симуляторе полезно сразу привыкать к такому же порядку.

Внутренняя последовательность раздела

Дальше раздел идёт от простого к сложному:

1. мигаем одним светодиодом;
2. плавно меняем яркость через PWM;
3. читаем кнопку;
4. читаем аналоговый датчик;
5. используем встроенные блоки Tinkercad для поддерживаемых компонентов;
6. управляем мотором через драйвер;
7. управляем сервоприводом.

Каждая следующая статья использует то, что объяснено раньше в этом разделе: вывод, ожидание, цикл, вход, условие, переменную и только потом встроенные блоки устройств.

Практика

Задание 1

Войдите в Tinkercad способом, который дал преподаватель. Создайте новый проект Circuits и переименуйте его так, чтобы было понятно: фамилия, тема и номер урока.

Задание 2

Добавьте Arduino Uno R3 на рабочее поле. Откройте Code и переключитесь в Blocks. Найдите блоки для установки встроенного LED и ожидания.

Задание 3

Запустите пустую симуляцию, затем остановите её. Запишите, где находится кнопка запуска и где открывается редактор блоков.

Проверьте себя

1. Зачем использовать Tinkercad, если реальная Arduino уже есть?
2. В каком разделе Tinkercad создают схемы Arduino?
3. Чем режим Blocks отличается от Blocks + Text?
4. Почему цвет провода помогает чтению, но не задаёт электрический смысл?
5. Что нужно проверить перед запуском симуляции?
6. Почему схему лучше менять при остановленной симуляции?

Ориентиры для самопроверки

Сначала ответьте без подсказки. Ответ можно считать полным, если вы:

• формулируете основную мысль своими словами;
• называете важные условия, ограничения или меры безопасности;
• для схемы, кода или расчёта показываете ход решения и ожидаемый результат.

Если один из пунктов объяснить не получается, найдите соответствующую главу статьи, перечитайте её и повторите ответ.

Словарь статьи

• Tinkercad Circuits — браузерная среда для сборки и симуляции электронных схем.
• Circuits — раздел Tinkercad с электронными компонентами и Arduino.
• Blocks — режим редактора только с визуальными блоками.
• Blocks + Text — режим, в котором видны блоки и созданный ими код Arduino.
• Симуляция — запуск компьютерной модели схемы.

Связанные темы

• Встроенные блоки Tinkercad — палитра, режимы Blocks, Blocks + Text и границы встроенной поддержки.
• Мигание светодиодом — первая схема и законченный цикл блоков.
