Wi-Fi
Wi-Fi нужен, когда роботу требуется веб-интерфейс, обмен с компьютером в локальной сети, журналирование, обновление настроек или поток данных больше, чем удобно передавать по Bluetooth. Но Wi-Fi добавляет сетевую настройку, задержки, питание радиочасти и вопросы безопасности.
Wi-Fi даёт роботу IP-сеть. Его можно добавить к Arduino отдельным модулем или взять плату, где Wi-Fi встроен в контроллер, например ESP32. В обоих случаях нужно проверить питание, режим сети, задержку, восстановление соединения и безопасное поведение при обрыве.
Зачем это нужно
Через Wi-Fi удобно открыть страницу управления роботом в браузере, отправить телеметрию на ноутбук, сохранить лог испытаний или передать изображение с камеры. Но если точка доступа занята соседними устройствами, робот может получать команды рывками.
Поэтому Wi-Fi выбирают не только по скорости из рекламы. Важно измерить реальную задержку, потери пакетов и поведение при пропадании сети.

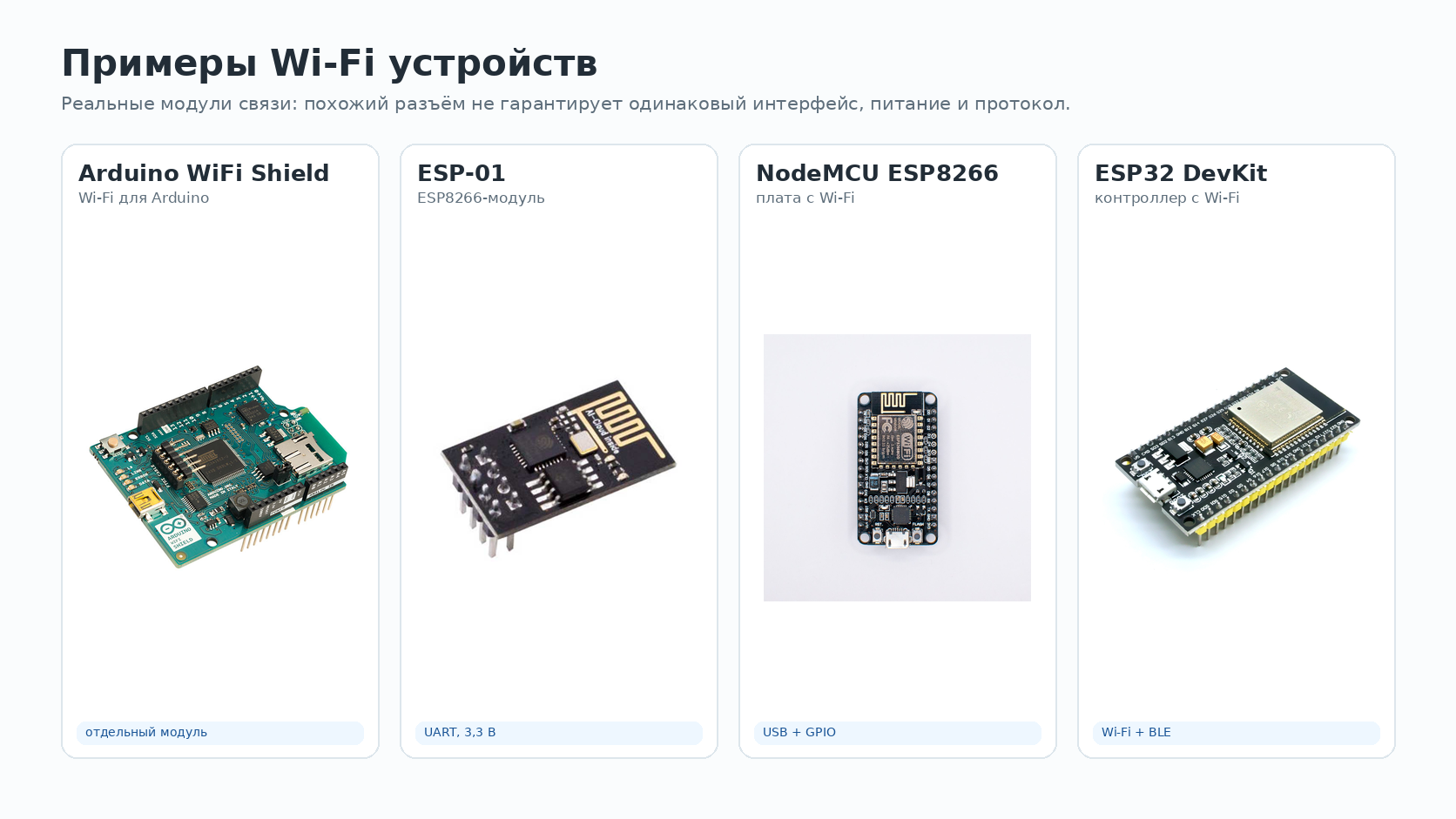

Примеры устройств
| Устройство | Роль в проекте | Интерфейс/особенность | Что проверить |
|---|---|---|---|
| Arduino WiFi Shield | добавляет Wi-Fi к Arduino | обычно SPI и библиотека Wi-Fi | совместимость платы и питание |
| ESP-01 | маленький ESP8266-модуль | UART, логика 3,3 В | питание с пиками тока и прошивка |
| NodeMCU ESP8266 | контроллер с Wi-Fi и USB | программируется как отдельная плата | хватит ли GPIO и памяти |
| ESP32 DevKit | контроллер с Wi-Fi и BLE | Wi-Fi встроен в микроконтроллер | совмещение сети и управления |
Главный вопрос: Arduino остаётся главным контроллером, а Wi-Fi только добавляется, или весь проект сразу строится на ESP32?
Главная идея
Wi-Fi связывает устройство с IP-сетью:
робот -> Wi-Fi радио -> точка доступа или телефон -> приложение
После подключения появляются IP-адрес, порт и протокол приложения: HTTP, WebSocket, UDP, TCP или MQTT. Сам Wi-Fi не говорит, что байты означают команду мотора или строку телеметрии.

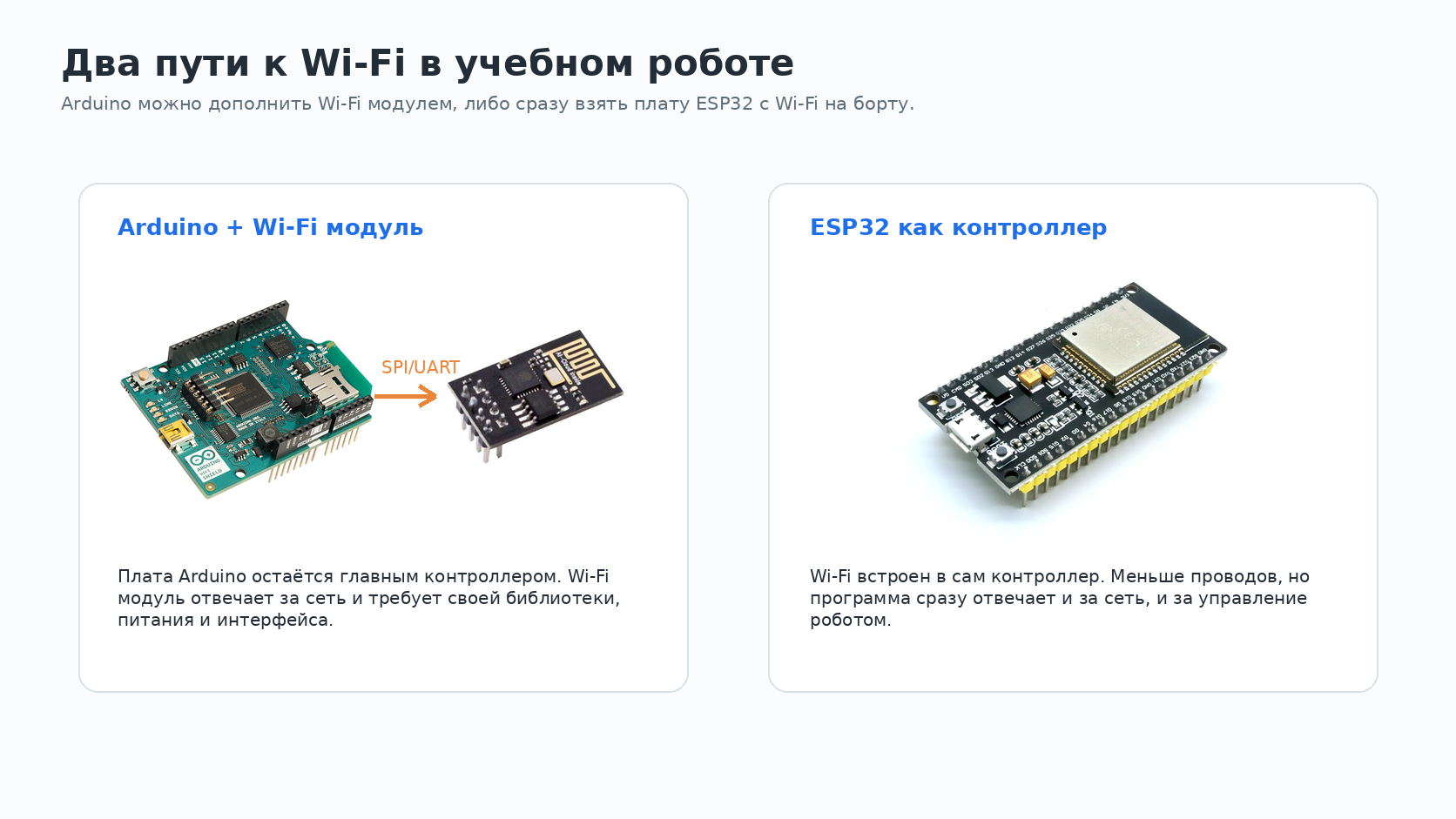

Два способа реализации Wi-Fi
| Способ | Как устроено | Плюсы | Риски |
|---|---|---|---|
| Arduino + Wi-Fi модуль | Arduino управляет роботом, модуль отвечает за сеть | можно оставить знакомую Arduino-логику | больше проводов, питание модуля, отдельные AT-команды или библиотека |
| ESP32 | один контроллер ведёт и робота, и Wi-Fi | меньше соединений, мощнее контроллер, Wi-Fi уже внутри | программа сложнее: сеть и управление делят память и время |
ESP-01 часто используют как Wi-Fi-модем для Arduino, но он требует стабильных 3,3 В и аккуратной прошивки. ESP32 удобен, когда проект сразу рассчитан на Wi-Fi, веб-сервер или MQTT, а не просто «добавить интернет» к старой схеме.
Станция и точка доступа
| Режим | Что делает робот | Когда удобно |
|---|---|---|
| Station | подключается к существующему роутеру или телефону | робот в учебной сети, лог на компьютер |
| Access Point | сам создаёт Wi-Fi сеть | полевой стенд без роутера |
| Station + AP | подключается к сети и держит сервисную сеть | настройка и резервный доступ |
В режиме точки доступа интернет может отсутствовать, но локальная связь с роботом работает. В режиме станции робот зависит от пароля, покрытия и настроек внешней сети.
Команды, телеметрия и веб-интерфейс
Для простого пульта подходят короткие команды: forward, stop, left. Для телеметрии удобно отправлять JSON или CSV. Для веб-интерфейса робот может отдавать страницу и принимать запросы. Для быстрых потоков лучше заранее посчитать объём данных.
| Задача | Частый протокол | Особенность |
|---|---|---|
| веб-страница управления | HTTP | просто открыть в браузере |
| живые значения датчиков | WebSocket или UDP | меньше лишних запросов |
| журнал на сервер | MQTT или HTTP | нужна сеть и адрес сервера |
| поток камеры | HTTP/MJPEG, RTSP или свой протокол | резко растёт трафик и задержка |
Задержка и восстановление
Wi-Fi может быть быстрым, но не всегда ровным. Соседние сети, слабый сигнал, энергосбережение и перегруженный код на ESP32 увеличивают джиттер. Для робота важно не только среднее время, но и редкие длинные задержки.
Минимальное правило безопасности: команда движения имеет срок годности. Если свежей команды нет, робот снижает скорость или останавливается.
Что запомнить про Wi-Fi
- Wi-Fi даёт IP-сеть, но прикладной протокол нужно проектировать отдельно.
- Arduino можно дополнить Wi-Fi модулем, а можно сразу взять ESP32.
- ESP-01 и похожие модули требуют стабильного 3,3 В питания.
- Режимы Station и Access Point решают разные задачи.
- Для управления роботом нужно проверять задержку, потери и восстановление связи.
Практика
- Выберите для проекта один из вариантов: Arduino + модуль или ESP32. Запишите причину.
- Нарисуйте схему сети: кто точка доступа, кто клиент, где находится оператор.
- Составьте три сообщения: команда движения, телеметрия и аварийный стоп.
- Опишите поведение робота, если Wi-Fi пропал на 2 секунды.
Проверьте себя
- Почему ESP-01 нельзя питать от случайного слабого 3,3 В вывода?
- Чем режим Station отличается от Access Point?
- Почему веб-интерфейс удобен, но не отменяет тайм-аут команд?
- Когда ESP32 проще, чем Arduino с отдельным Wi-Fi модулем?
Сначала ответьте без подсказки. Ответ можно считать полным, если вы:
- формулируете основную мысль своими словами;
- называете важные условия, ограничения или меры безопасности;
- для схемы, кода или расчёта показываете ход решения и ожидаемый результат.
Если один из пунктов объяснить не получается, найдите соответствующую главу статьи, перечитайте её и повторите ответ.
Словарь статьи
- Wi-Fi — беспроводная сеть семейства IEEE 802.11.
- IP-адрес — адрес устройства в сети.
- Точка доступа — устройство, создающее Wi-Fi сеть.
- Station — устройство, подключающееся к существующей сети.
- HTTP — протокол запросов, на котором работает обычный веб.
- MQTT — лёгкий протокол публикации и подписки для телеметрии.
Связанные темы
- USB-TTL — как прошивать и отлаживать ESP-01 через последовательный адаптер.
- Bluetooth — когда достаточно простого пульта рядом.
- Выбор способа связи — как сравнить Wi-Fi с другими каналами.
