Защита и отладка силовой части

Силовая часть робота может вращать мотор без нагрузки, но перезапускать контроллер при старте. Нужна последовательность, в которой каждое измерение отделяет одну причину от другой.

Сначала проверяют сборку без энергии, затем подают питание с ограничением тока и только после этого переходят к сигналам и нагрузке.

Коротко

Отладка идёт от источника к нагрузке: обесточить → проверить полярность и целостность → включить с консервативным current limit → измерить напряжения относительно общего GND → проверить команды → подключать мотор и нагрузку поэтапно. Сопротивление и прозвонку никогда не измеряют на цепи под напряжением. Щупом не замыкают соседние контакты. Защита микросхемы не заменяет правильную проводку, предохранитель, локальные конденсаторы и безопасную процедуру.

Зачем это нужно

Мотор — индуктивная и меняющаяся нагрузка. В момент старта ток возрастает, проводка создаёт падение напряжения, ключи переключают большие di/dt, а при торможении энергия может вернуться в шину. Ошибка, незаметная мультиметру без нагрузки, проявляется только в динамике.

Отладка отвечает на вопросы:

• напряжение пропало на источнике, разъёме или уже на драйвере;
• ток ограничивает блок питания или аварийно отключает драйвер;
• перезапуск вызывает просадка логического питания или шум на управляющей линии;
• мотор не вращается из-за силового каскада, неверной команды или механического заедания;
• перегрев вызван током, теплоотдачей или ошибкой коммутации.

Пока причины смешаны, увеличение PWM может усугубить отказ.

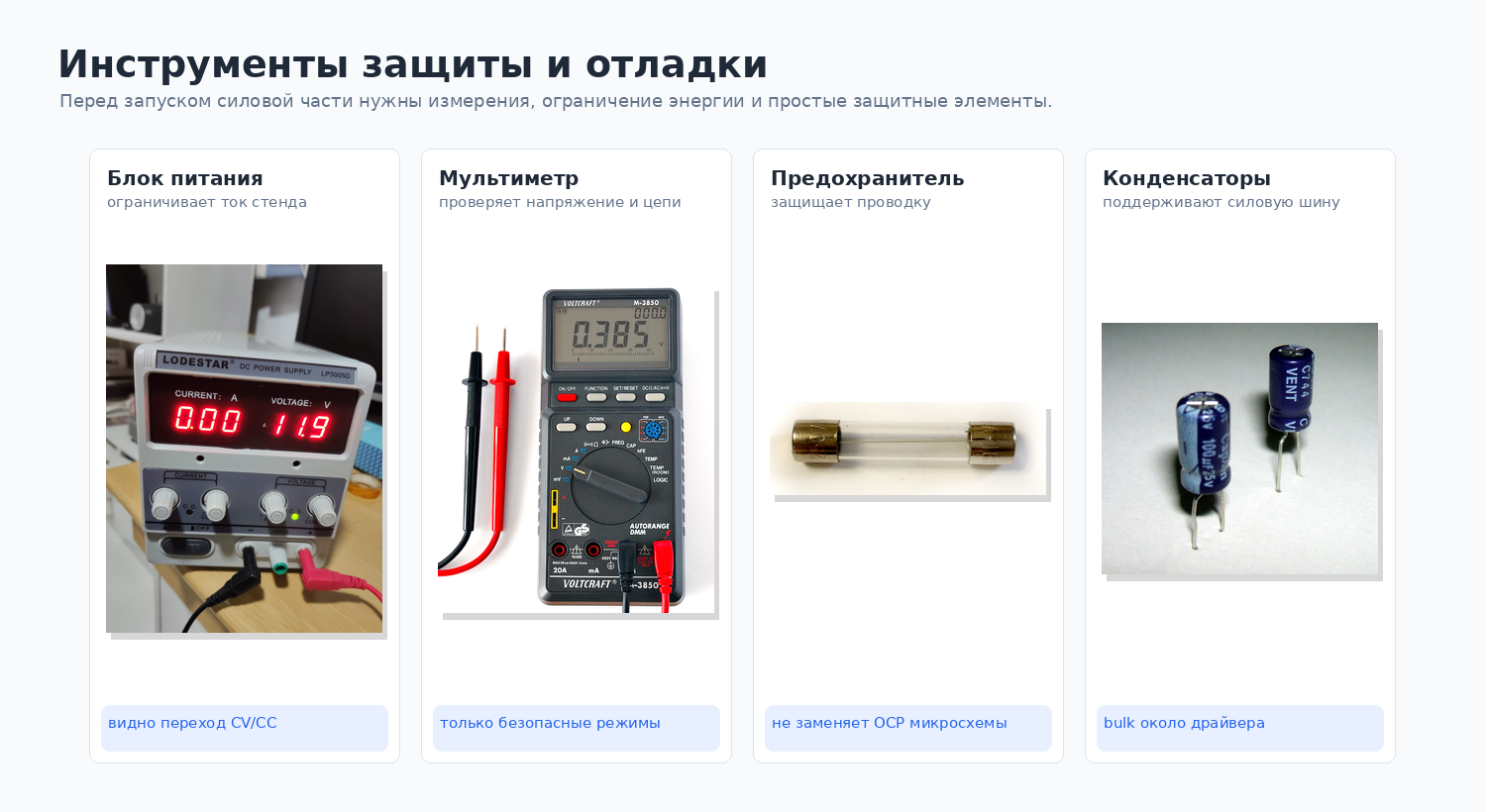

Примеры устройств

Отладка силовой части начинается не с новой программы, а с измерений и ограничения энергии. Для школьного стенда особенно полезны простые вещи: лабораторный источник с ограничением тока, мультиметр, предохранитель и локальные конденсаторы около драйвера.

Устройство или элемент	Зачем нужен	Что важно помнить
Лабораторный блок питания	позволяет начинать запуск с ограничением тока	переход в CC означает, что схема просит больше тока, чем разрешено
Мультиметр	проверяет полярность, напряжение, сопротивление и continuity	сопротивление и прозвонку измеряют только на обесточенной схеме
Предохранитель	защищает проводку и источник от грубых аварий	встроенная защита драйвера не заменяет защиту проводов
Bulk-конденсаторы	помогают силовой шине переживать резкие изменения тока	ставятся рядом с драйвером и выбираются по напряжению и условиям монтажа

Эти элементы не делают схему неуязвимой. Они дают понятный и повторяемый порядок проверки, где каждое следующее действие опирается на измерение, а не на догадку.

Главная идея

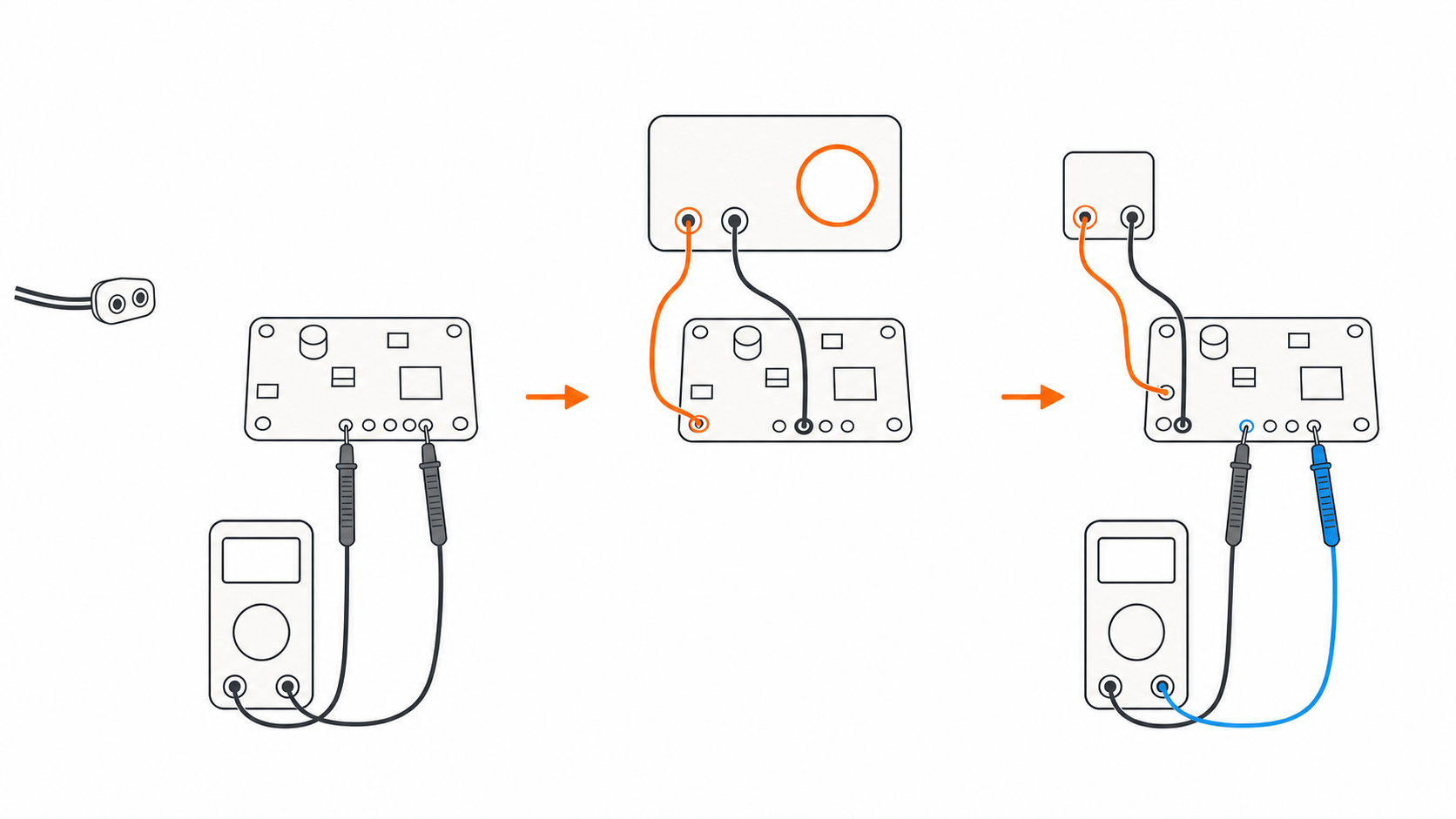

Три режима нельзя переставлять местами:

1. Питание снято: осмотр, полярность, сопротивление, continuity.
2. Питание ограничено: ток покоя, напряжения питания, нагрев.
3. Команда и нагрузка добавляются по одной: входы, выходы, мотор, механика.

Fluke прямо указывает: continuity и сопротивление проверяют только без напряжения, а конденсаторы перед этим разряжают. В режиме омметра сам прибор подаёт небольшой тестовый ток. Внешнее напряжение исказит результат и может повредить прибор или схему.

Граница безопасности

Урок относится к низковольтным учебным DC-системам. Аккумулятор способен отдать опасный ток даже при невысоком напряжении. Сеть, высоковольтные батареи и мощные приводы требуют отдельной квалификации и процедур.

Перед работой подготовьте схему и pinout, негорючее место, доступное физическое отключение источника, исправные изолированные щупы, источник с ограничением тока и крепление мотора без опасной нагрузки.

Этап 0. Визуальный осмотр

До измерений найдите простые дефекты:

Что смотреть	Почему важно	Признак проблемы
полярность разъёмов	обратное включение не все модули переживают	цвета не совпадают с pinout, ключ разъёма переставлен
пайку и оголённые жилы	одна жила может касаться соседнего контакта	перемычка припоя, пушистый провод, трещина
сечение и длину проводов	сопротивление и индуктивность растут с плохой проводкой	тонкий общий провод несёт ток нескольких моторов
расположение конденсаторов	удалённая ёмкость хуже подавляет локальный переходный ток	bypass далеко от VM/GND, длинная петля
крепление платы	металл корпуса может замкнуть контакт	винт касается площадки или радиатор не изолирован
механику	заклинивание превращает мотор в тяжёлую нагрузку	вал трудно вращается разрешённым способом, передача перекошена

Этап 1. Проверки без питания

Отключите все источники: батарею, USB, внешний программатор, отдельное питание логики. Убедитесь, что конденсаторы разряжены, и проверьте отсутствие напряжения подходящим режимом прибора. Только затем переходите к сопротивлению или прозвонке.

Полезные проверки:

1. Между VM и GND нет устойчивого почти нулевого сопротивления. Краткое изменение показания может быть зарядом конденсатора и оценивается по схеме.
2. Положительный провод источника приходит только к предусмотренному силовому входу.
3. Общая земля действительно соединяет необходимые неразвязанные устройства.
4. Выходы моста не замкнуты на корпус, питание или друг друга.
5. Предохранитель и выключатель имеют continuity в разрешённом состоянии.
6. У шагового мотора найдены две отдельные пары фаз; у DC-мотора — две клеммы; у BLDC — три фазных вывода без соединения с корпусом, если это соответствует документации.

Прозвонка не доказывает, что провод или разъём выдержит ток мотора.

Нельзя измерять сопротивление живой цепи

Не ставьте мультиметр в режим Ω или continuity, пока схема питается хотя бы через USB. Не используйте звуковой сигнал как разрешение замкнуть силовые контакты. Сначала снять энергию, подтвердить отсутствие напряжения и разрядить конденсаторы.

Этап 2. Первое включение с ограничением тока

Лабораторный источник в режиме заданного напряжения может ограничивать максимальный ток. Если устройство пытается потреблять больше, источник уменьшает выходное напряжение и переходит из CV в CC. Это создаёт дополнительный барьер, но не гарантирует сохранность при любой ошибке: слишком высокий лимит или мощная батарея по-прежнему способны повредить проводку.

Перед включением:

• установить правильное напряжение при отключённом выходе;
• задать консервативный лимит, достаточный для проверяемого этапа, но ниже опасного для проводки и устройства;
• отключить мотор, если сначала проверяется только логика;
• удерживать команды драйвера в безопасном состоянии;
• подготовить критерий немедленного выключения.

Наблюдение сразу после включения	Что может означать	Действие
ток покоя близок к ожидаемому	явного короткого замыкания, вероятно, нет	перейти к измерениям питания
источник сразу в CC, напряжение низкое	короткое замыкание, обратная полярность, неисправный узел	выключить, вернуться к этапу 0–1
ток растёт без команды	вход плавает, мост активен, повреждение	выключить, проверить enable/sleep и pinout
запах, дым, быстрый нагрев	опасный режим	немедленно отключить и не касаться до остывания
ток пульсирует, плата перезапускается	циклическая защита или просадка	записать частоту/напряжение, отключить и локализовать

Для батареи применяют рассчитанные предохранитель и ограничивающее устройство. Намеренно коротить батарею ради проверки нельзя.

Этап 3. Напряжение относительно общей земли

При измерении DC-напряжения чёрный провод подключают к COM и общей точке, а вторым щупом касаются тестовой точки.

Типичный порядок контрольных точек:

выход источника
→ после предохранителя/защиты
→ разъём платы
→ VM у драйвера
→ логическое питание
→ выходы драйвера по разрешённой методике

При старте сравните напряжение на источнике и непосредственно на VM. Разница указывает на падение в кабеле, выключателе, предохранителе или разъёме.

Щуп — металлический проводник. Если его наконечник соскользнёт между VM и GND, он создаст короткое замыкание. Используйте минимально открытую часть наконечника, закрепляй общий щуп до включения и не держите два свободных щупа рядом с плотными выводами силовой платы.

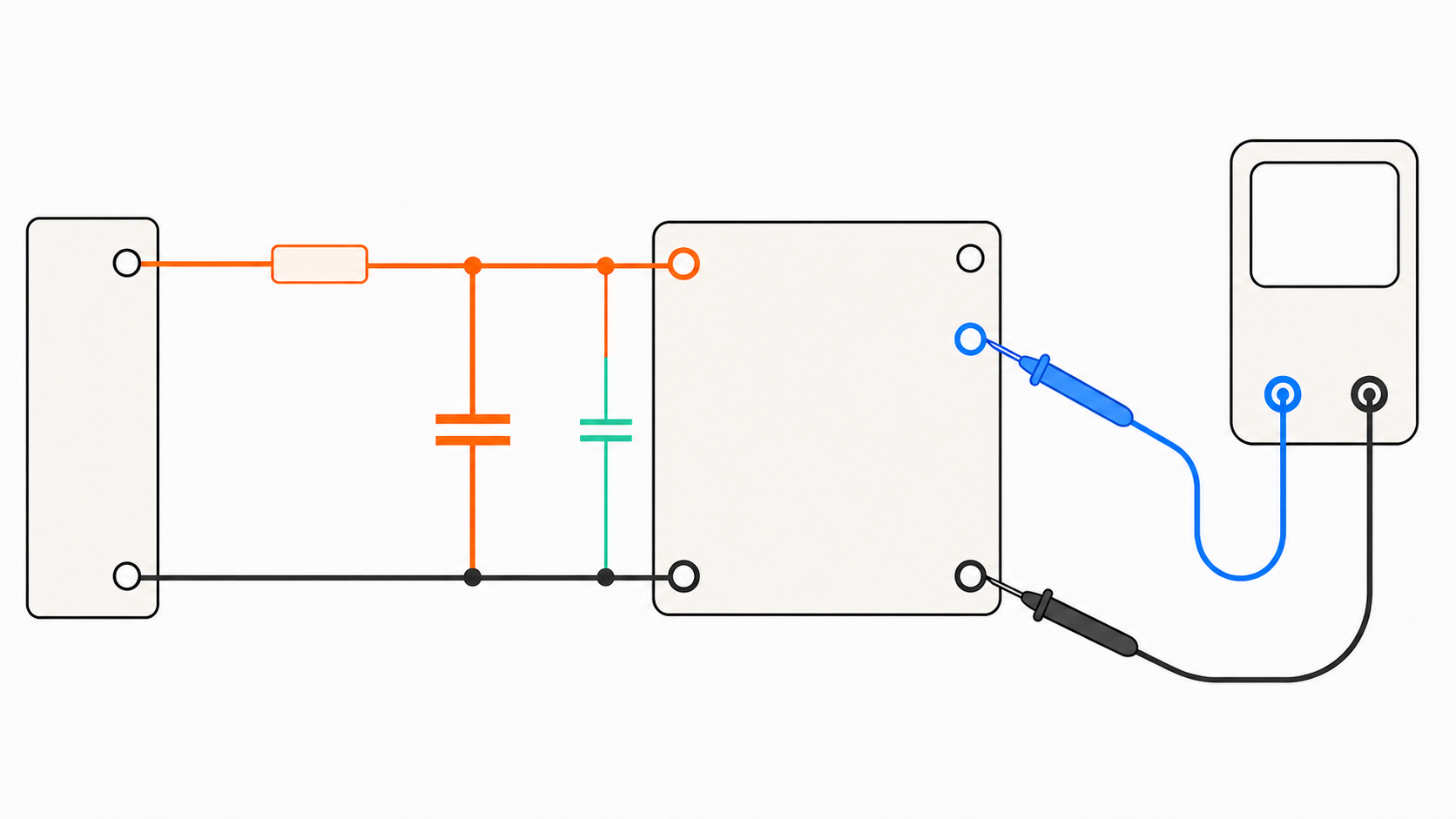

Bulk, bypass и защита шины

TI разделяет две роли конденсаторов:

Элемент	Какую проблему решает	Где размещают
bulk capacitor	низкочастотные изменения тока, локальный запас энергии, пульсация шины	рядом с входом питания или силовым модулем по расчёту
ceramic bypass	высокочастотный переключательный ток и малая локальная петля	максимально близко к силовым выводам IC

Большая ёмкость не заменяет малую, а малая не заменяет bulk. Эффективность bypass падает, если между ним и ключами длинная трасса или переходные отверстия. Значение bulk выбирают по току, допустимой пульсации, длительности перехода, ESR и напряжению — универсальный номинал для всех роботов невозможен.

Защита должна быть системной:

• предохранитель защищает проводку и источник от длительного сверхтока;
• защита от обратной полярности снижает риск ошибки подключения;
• TVS или clamp применяют только после расчёта переходных процессов;
• OCP драйвера реагирует на сверхток ключей;
• UVLO выключает устройство при недостаточном питании;
• thermal shutdown отключает перегретый кристалл;
• программный timeout останавливает привод при потере команды.

Меры не взаимозаменяемы: thermal shutdown не защищает кабель до платы, а автоматический retry после OCP может создать недопустимый аварийный цикл.

Этап 4. Управляющие и диагностические линии без механической нагрузки

Когда питания стабильны, проверяют управляющие входы и диагностические линии драйвера. Начинают с safe state: мотор отключён либо опасный рабочий орган снят, enable выключен, команда минимальна. Логическим анализатором или осциллографом смотрят сигнал относительно той же общей опоры.

Проверяют:

• допустимые уровни HIGH/LOW;
• наличие требуемых подтяжек у входов ENABLE и SLEEP;
• состояние диагностического вывода FAULT и его внешнюю подтяжку, если datasheet описывает open-drain/open-collector выход;
• частоту и длительность PWM либо STEP;
• установку DIR до активного фронта;
• соответствие выбранного ESC-протокола;
• отсутствие импульса при reset контроллера.

Не подключайте ground clip осциллографа к фазе: заземлённый прибор способен создать короткое замыкание. Используйте разрешённый документацией метод и подходящий пробник.

Этап 5. Добавление мотора и нагрузки

Мотор подключают на снятом питании. Первый тест выполняют без колеса на полу, без пропеллера, без зажатой передачи. Команду повышают ступенчато, после каждой ступени записывая ток, VM, логическое питание, температуру и звук.

Затем нагрузку добавляют постепенно:

1. Голый закреплённый вал или поднятое колесо.
2. Передача без полезной нагрузки.
3. Часть ожидаемой нагрузки.
4. Рабочая нагрузка и короткие переходные режимы.
5. Длительный тепловой тест в худшем допустимом окружении.

Если неисправность появляется на определённом этапе, причина локализуется между последним успешным и первым неуспешным состоянием.

Дерево диагностики

Симптом	Сначала измерить	Не делать
контроллер перезапускается при старте	логическое питание и VM относительно общей земли	сразу повышать ёмкость без поиска места падения
мотор не двигается, ток мал	enable/sleep, команду, фазные соединения	замыкать выходы для «проверки искрой»
мотор не двигается, ток велик	механику, фазировку, состояние моста	долго держать заклинивший мотор
драйвер циклически включается	FAULT, ток и температуру	считать protection retry нормальной работой
один провод горячий	падение напряжения на участке и качество контакта	менять только программный duty cycle
помехи в датчике	общий путь тока, разводку, bypass и фронты	разрывать опорную землю случайным способом
напряжение шины растёт при торможении	DC-шину осциллографом разрешённым способом	считать батарею универсальным поглотителем энергии

Пример: робот перезапускается при развороте

При одновременном реверсе двух колёс ток резко меняется. Контроллер гаснет и снова загружается. Начинают не с кода, а с контрольных точек: напряжение батареи, после выключателя, на VM драйвера и на входе стабилизатора логики. Если батарея стабильна, а VM проседает, ищут сопротивление в общем силовом участке. Если VM стабильно, но падает логическое питание, проверяют стабилизатор, его входную ёмкость и возвратный ток. Если оба питания устойчивы, тогда исследуют reset, watchdog и помеху на сигнале.

Так один симптом раскладывается на измеримые участки вместо замены всех компонентов.

Журнал испытаний

Записывай каждое состояние:

Поле	Пример содержания
конфигурация	источник, лимит тока, подключённые узлы, версия firmware
команда	enable, направление, duty/частота или протокол
измерения	ток, VM, логическое питание, температура, fault
механика	без нагрузки, передача, рабочая нагрузка
результат	устойчиво, reset, stutter, защита, нагрев
изменение	один изменённый параметр перед следующим тестом

Меняйте за раз один фактор. Если одновременно заменить проводку, частоту PWM и драйвер, невозможно понять, что исправило проблему.

Практика

Задание 1. Карта контрольных точек

На схеме своего робота отметьте точки: источник, после предохранителя, разъём платы, VM, логическое питание и общий GND. Для каждой запишите ожидаемое состояние при выключенном и включённом драйвере. Готовые значения не используйте — возьмите их из документации.

Задание 2. Checklist обесточенной проверки

Составьте последовательность, которая исключает питание от батареи, USB и программатора, подтверждает разряд конденсаторов и только затем разрешает continuity. Добавьте критерии, при которых включение запрещено.

Задание 3. План ступенчатого запуска

Разбейте первый запуск на логику без мотора, закреплённый мотор без нагрузки, передачу и рабочую механику. Для каждого этапа выберите current limit, наблюдения и причину немедленной остановки по datasheet системы.

Задание 4. Разбор симптома

Выберите один случай: reset при старте, перегрев драйвера или дрожание шагового мотора. Построй таблицу из трёх гипотез, измерения для различения и безопасного следующего действия. Не записывай замену платы как первый шаг.

Проверьте себя

1. Почему continuity и сопротивление проверяют только без напряжения?
2. Какие источники энергии нужно отключить кроме основной батареи?
3. Что означает переход лабораторного источника из CV в CC?
4. Почему напряжения сравнивают относительно одной документированной общей точки?
5. Чем bulk capacitor отличается по роли от ceramic bypass?
6. Почему встроенная OCP не заменяет предохранитель проводки?
7. В какой последовательности подключают команду, мотор и механическую нагрузку?
8. Зачем менять только один параметр между испытаниями?

Ориентиры для самопроверки

Сначала ответьте без подсказки. Ответ можно считать полным, если вы:

• формулируете основную мысль своими словами;
• называете важные условия, ограничения или меры безопасности;
• для схемы, кода или расчёта показываете ход решения и ожидаемый результат.

Если один из пунктов объяснить не получается, найдите соответствующую главу статьи, перечитайте её и повторите ответ.

Словарь статьи

• Continuity — проверка наличия низкоомного замкнутого пути малым током мультиметра.
• Общая точка (GND) — выбранная опора, относительно которой измеряют напряжения и логические уровни.
• CV — режим источника, удерживающего заданное напряжение.
• CC — режим источника, ограничивающего ток ценой снижения напряжения.
• DUT — проверяемое устройство или сборка.
• Bulk capacitor — локальный запас энергии для сравнительно медленных и больших изменений тока.
• Bypass capacitor — малая ёмкость с короткой высокочастотной петлёй у микросхемы.
• OCP — аппаратная защита от сверхтока.
• UVLO — отключение при недостаточном напряжении питания.
• Thermal shutdown — аварийное отключение при перегреве кристалла.
• Fault retry — повторное включение после аварии, если оно предусмотрено устройством.
• Контрольная точка — доступный узел, предназначенный или выбранный для безопасного измерения.

Связанные темы

• Зачем нужен драйвер — граница между GPIO и силовым током.
• H-мост — состояния ключей, торможение и опасность сквозного тока.
• PWM-управление — переключательные процессы и среднее воздействие.
• Драйверы коллекторных моторов — токовые рейтинги, падение напряжения и fault.
• Драйверы шаговых двигателей — фазировка, current limit и пропуск шагов.
• ESC для бесколлекторных моторов — безопасный запуск трёхфазного привода.
